TS 系列人机界面用户手册[通讯篇] 12 永宏 PLC 连接说明
208
12 永宏 PLC 连接说明
本章主要介绍触摸屏与永宏 PLC 通讯设备的连接说明。
信捷TS系列触摸屏最高支持187.5K波特率。
在通讯过程中，请勿带电插拔电缆，否则容易导致设备串口损坏。
触摸屏软件版本升级，通讯协议设备地址范围会有部分变动，以软件中设备地
址范围为准。
12.1 永宏 MU/MA 系列
12.1.1 设备类型
系列名
CPU 单元
连接模组
通讯
类型
电缆
制作
在 TouchWin Pro
中 PLC 型号选项
FBs
B1
FBs-20MN
FBs-32MN
FBs-44MN
B1-10/14/20/24M
CPU 单元直接连接
RS232
图 1
永宏 MU/MA 系
列
RS485
图 2
FB -MC
20MC
28MC
40MC
19MCT
26MCT
36MCT
RS232
图 1
RS485
图 2
FB -MA
20MA
28MA
40MA
FB-DTBR/DTBR-E
通讯模块连接
RS232
图 3
RS232
图 4
RS485
图 5
MA 系列 PLC 通讯需要配置 FB-DTBR 或 FB-DTBR-E 通讯模块，采用 RS232 或
RS485 连接方式。
TS 系列人机界面用户手册[通讯篇] 12 永宏 PLC 连接说明
209
12.1.2 参数设置
1、HMI 设置
参数项
推荐设置
可选设置
注意事项
PLC 类型
永宏 MU/MA 系列
无
通讯口类型
RS232
RS232/RS485
数据位
7
停止位
1
校验
偶校验
波特率
9600
站号
1
0~255
永宏 MU/MA 协议默认通讯参数：

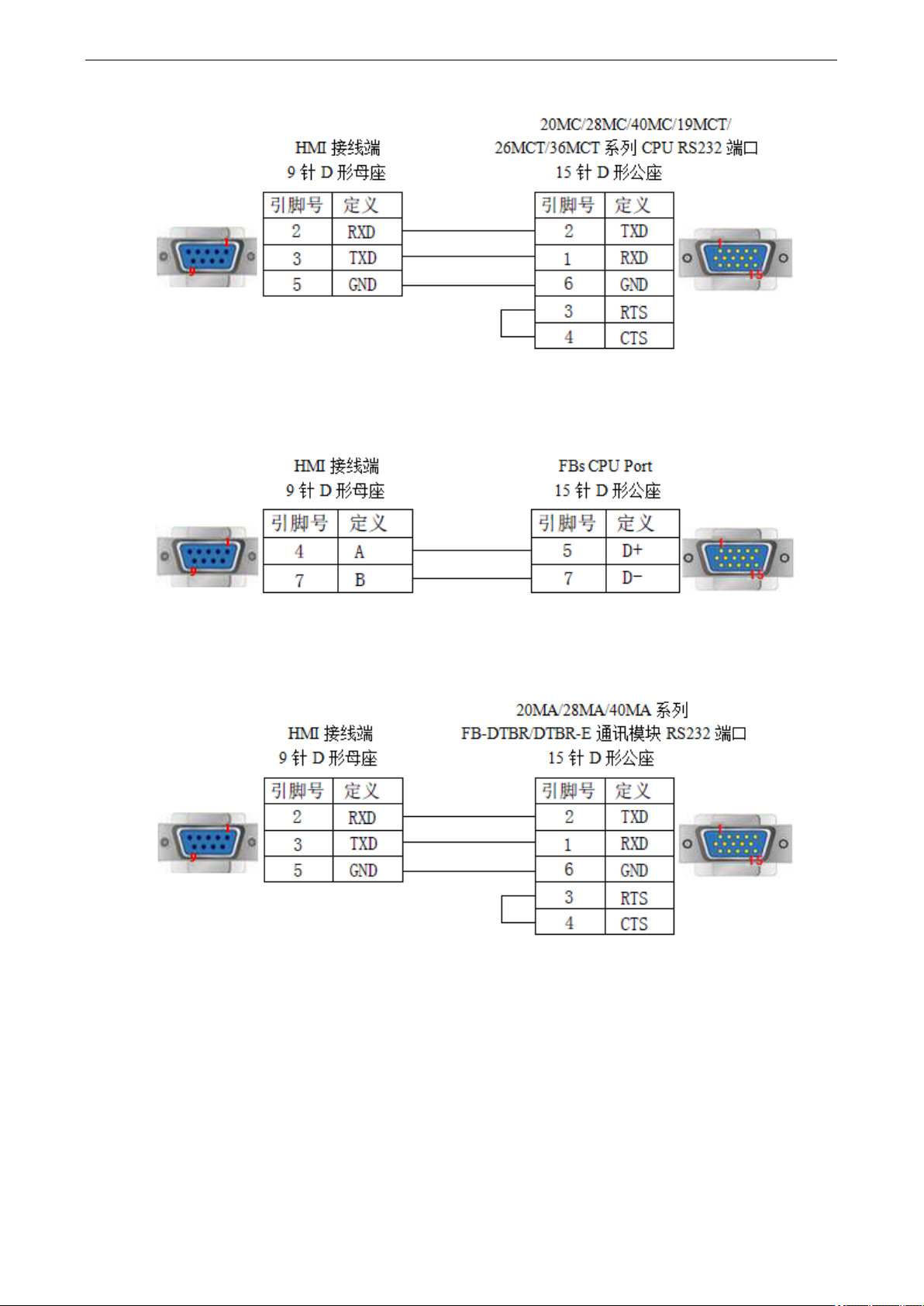

12.1.3 电缆制作
1、FBs Port0 RS232 连接方式
TS 系列人机界面用户手册[通讯篇] 12 永宏 PLC 连接说明
210
CPU Port：
（图 1）
2、CPU 单元，RS485 连接方式
（图 2）
3、FB-DTBR/DTBR-E 通讯模块 RS232 连接方式（15 针 D 形公座）
（图 3）
