TS 系列人机界面用户手册[通讯篇] 12 永宏 PLC 连接说明
211
4、FB-DTBR/DTBR-E 通讯模块 RS232 连接模式（9 针 D 形公座）
（图 4）
5、FB-DTBR/DTBR-E 通讯模块，RS485
（图 5）
12.1.4 设备地址
PLC 地址类型
可操作范围
对象类型
说明
M
0~2001
Bit
内部辅助继电器
X
0~255
Bit
输入
Y
0~255
Bit
输出
S
0~999
Bit
顺序控制继电器
T
0~255
Bit
定时器
C
0~255
Bit
计数器
R
0~9000
Word/Dword
数据寄存器
X
0~255
Word/Dword
作为寄存器使用
Y
0~255
Word/Dword
作为寄存器使用
M
0~2001
Word/Dword
作为寄存器使用
S
0~999
Word/Dword
作为寄存器使用
D
0~3071
Word/Dword
作为寄存器使用
TD
0~255
Word/Dword
定时器当前值
C16
0~199
Word
16 位计数器
C32
200~255
Dword
32 位计数器
TS 系列人机界面用户手册[通讯篇] 12 永宏 PLC 连接说明
212
12.2 永宏 FB/FBS/B1/B1z 系列
12.2.1 设备类型
系列名
CPU 单元
连接模组
通讯
类型
电缆
制作
在 TouchWin
Pro 中 PLC 型号
选项
FBs
B1
FBs-20MN
FBs-32MN
FBs-44MN
B1-10/14/20/24M
CPU 单元直接连接
RS232
图 1
永宏 FB/FBS/B1
/B1z 系列
RS485
图 2
12.2.2 参数设置
1、HMI 设置
参数项
推荐设置
可选设置
注意事项
PLC 类型
永宏 FB/FBS/B1/B1z 系列
无
通讯口类型
RS232
RS232/RS485
数据位
7
停止位
1
校验
偶校验
波特率
9600
站号
1
0~255
永宏 FB/FBS/B1/B1z 协议默认通讯参数：
TS 系列人机界面用户手册[通讯篇] 12 永宏 PLC 连接说明
213
12.2.3 电缆制作

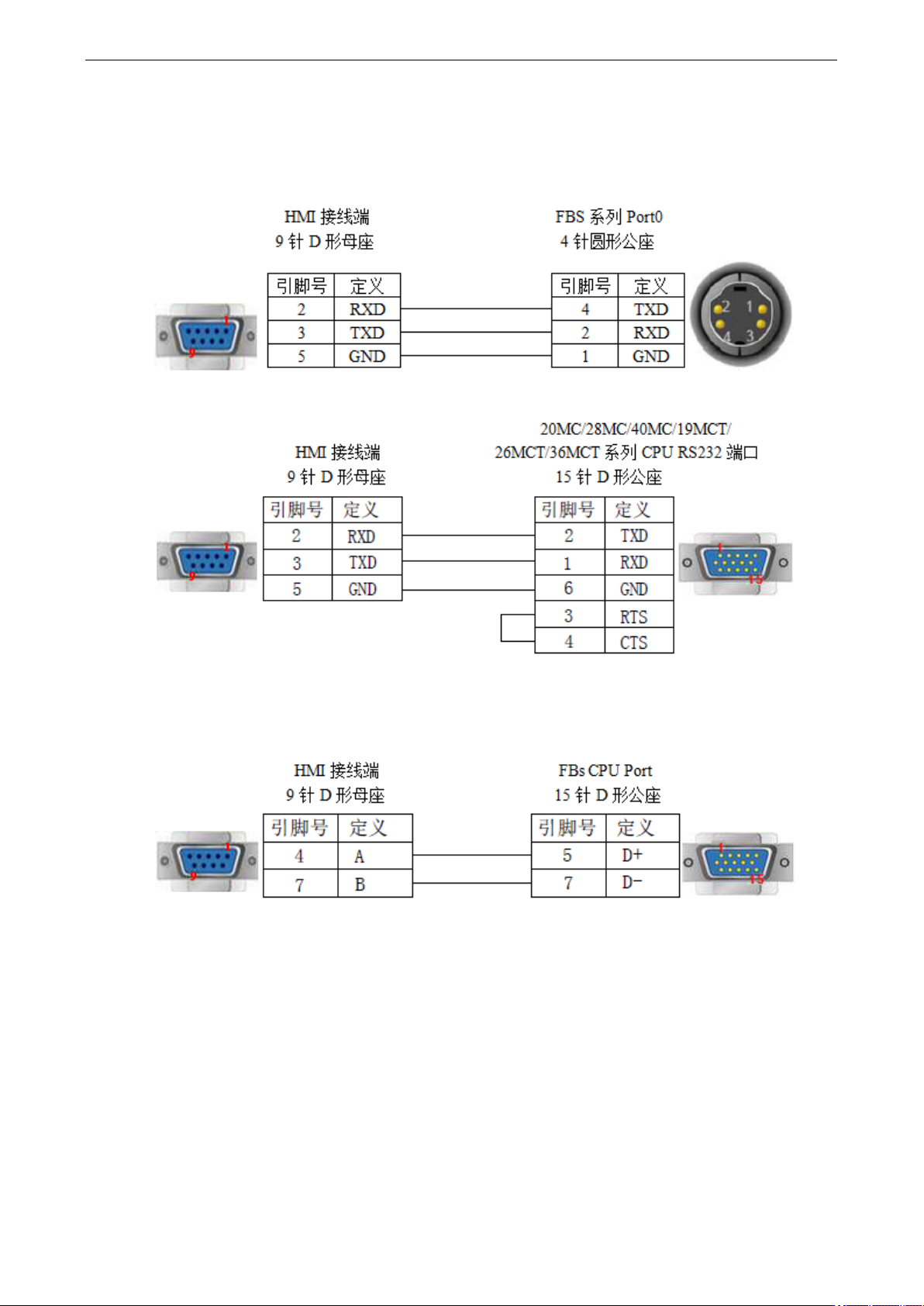

1、FBs Port0 RS232 连接方式
CPU Port：
（图 1）
2、CPU 单元，RS485 连接方式
（图 2）
