TS 系列人机界面用户手册[通讯篇] 12 永宏 PLC 连接说明
215
PLC 地址类型
可操作范围
对象类型
说明
R
0~9000
Word/Dword
数据寄存器
X
0~255
Word/Dword
作为寄存器使用
Y
0~255
Word/Dword
作为寄存器使用
M
0~2001
Word/Dword
作为寄存器使用
S
0~999
Word/Dword
作为寄存器使用
D
0~3071
Word/Dword
作为寄存器使用
TD
0~255
Word/Dword
定时器当前值
C16
0~199
Word
16 位计数器
C32
200~255
Dword
32 位计数器
TS 系列人机界面用户手册[通讯篇] 12 永宏 PLC 连接说
明
216
12.3 永宏 ModbusRTU
12.3.1 设备类型
系列名
CPU 单元
连接模组
通讯
类型
电缆
制作
在 TouchWin
Pro 中 PLC 型号
选项
FBs
B1
FBs-20MN
FBs-32MN
FBs-44MN
B1-10/14/20/24M
CPU 单元直接连接
RS232
图 1
永宏
ModbusRTU
RS485
图 2
FB -MC
20MC
28MC
40MC
19MCT
26MCT
36MCT
RS232
图 1
RS485
图 2
FB -MA
20MA
28MA
40MA
FB-DTBR/DTBR-E
通讯模块连接
RS232
图 3
RS232
图 4
RS485
图 5
MA 系列 PLC 通讯需要配置 FB-DTBR 或 FB-DTBR-E 通讯模块，采用 RS232 或
RS485 连接方式。
12.3.2 参数设置
1、HMI 设置
参数项
推荐设置
可选设置
注意事项
PLC 类型
永宏 ModbusRTU
无
通讯口类型
RS232
RS232/RS485
数据位
7
停止位
1
校验
偶校验
波特率
9600
站号
1
0~255

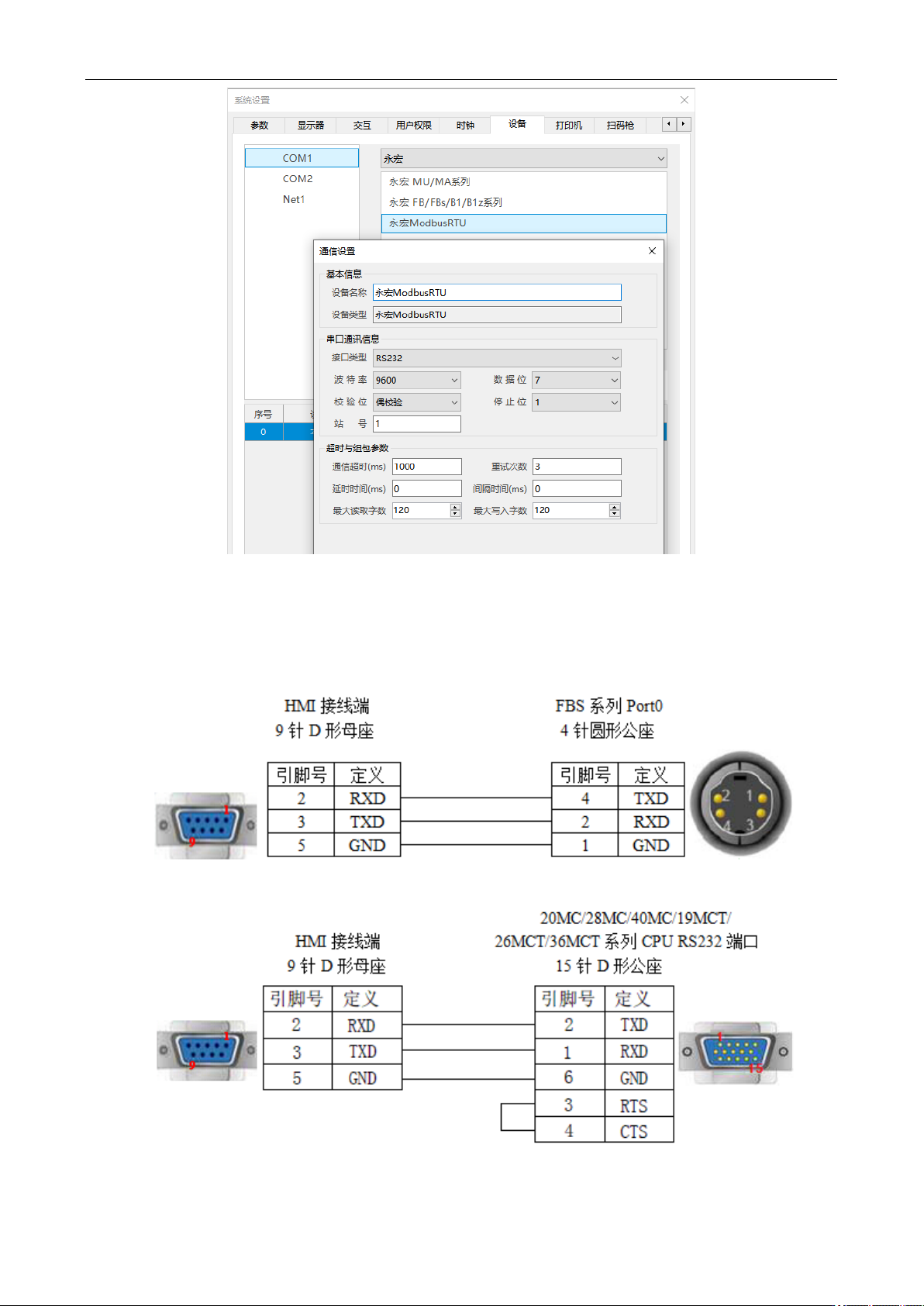

永宏 ModbusRTU 协议默认通讯参数：
TS 系列人机界面用户手册[通讯篇] 12 永宏 PLC 连接说
明
217
12.3.3 电缆制作
1、FBs Port0 RS232 连接方式
CPU Port：
（图 1）
