TS 系列人机界面用户手册[通讯篇] 1 触摸屏通讯说明
10
波特率、数据位、校验位、停止位、站号要和 PLC 保持一致。其他参数如下表所述：
参数名称
说明
通信超时
用于设置通信超时的时间，例超时时间设为 100ms，则当触摸屏发出命
令，从机没有在 100ms 内返回数据，触摸屏就会判断为通信超时。
重复次数
默认为 3，触摸屏发送命令，从机没有应答（通讯超时）或者从机应答
错误（通讯错误），连续重复 3 次以后，触摸屏认为是通讯失败，继
续访问下一个参数。
延时时间
用于设置触摸屏发送前延时，默认为 0，即无延时。
间隔时间
指触摸屏发送指令后，从机应答数据的最大字符间隔时间，默认为 0，
即根据系统和协议差异使用默认参数。
注：在从机响应数据符合协议规范的前提下，不建议随意修改。
最大读取/写入字
数
用于设置每包通信时的数据长度。
当使用 Modbus 通信方式时，通过点击“通讯高级设置”可以进入高级通信参数设置，如下图：
参数名称
说明
仅多寄存器写
用于设置多寄存器写操作。
地址基数
用于设置地址的起始值；有 0 和 1 两个选项，默认为 0，即地址不进行偏
移，当前软件版本暂无作用。
功能码校验
选择是否校验功能码，若选择校验功能码，则需对后面的校验数据字节序
进行设置，选择适合当前设备通信的校验顺序。
高/低字节
当数据监控与设备数值不一致时，观察是否是高低字不对的原因，可在此
处设置适合当前设备的正确顺序。
一般对于 Modbus 协议通讯，出现通讯不流畅时，可放置通讯标志位，查看通讯异常原因，画面
中放置 4 个数据显示框，地址分别为：
COM1 口通讯标志位：SPSW44 ~ SPSW46
COM2 口通讯标志位：SPSW48 ~ SPSW50
对应含义为：通讯成功次数、通讯出错次数、通讯超时次数。
正常通讯时“通讯成功次数”一直累加，其他 3 个都为 0。
TS 系列人机界面用户手册[通讯篇] 2 信捷 PLC 连接说明
11
2 信捷 PLC 连接说明
本章主要介绍触摸屏与 PLC 等外部通讯设备的连接说明。
信捷TS系列触摸屏最高支持187.5K波特率。
在通讯过程中，请勿带电插拔电缆，否则容易导致设备串口损坏。
触摸屏软件版本升级，通讯协议设备地址范围会有部分变动，以软件中设备地
址范围为准。
2.1 信捷 XC 系列
2.1.1 设备类型
系列名
CPU 单
元
连接模组
通讯类型
电缆制作
在 TouchWin Pro
中
PLC 型号选项
XC
XC1
XC2
XC3
XC5
XCC
XCM
CPU 直接连接
RS232
图 1 或图 2
信捷 XC 系列
RS485
图 3
XC-COM-BD
串行通讯扩展板
RS232
图 4
RS485
图 5
2.1.2 参数设置

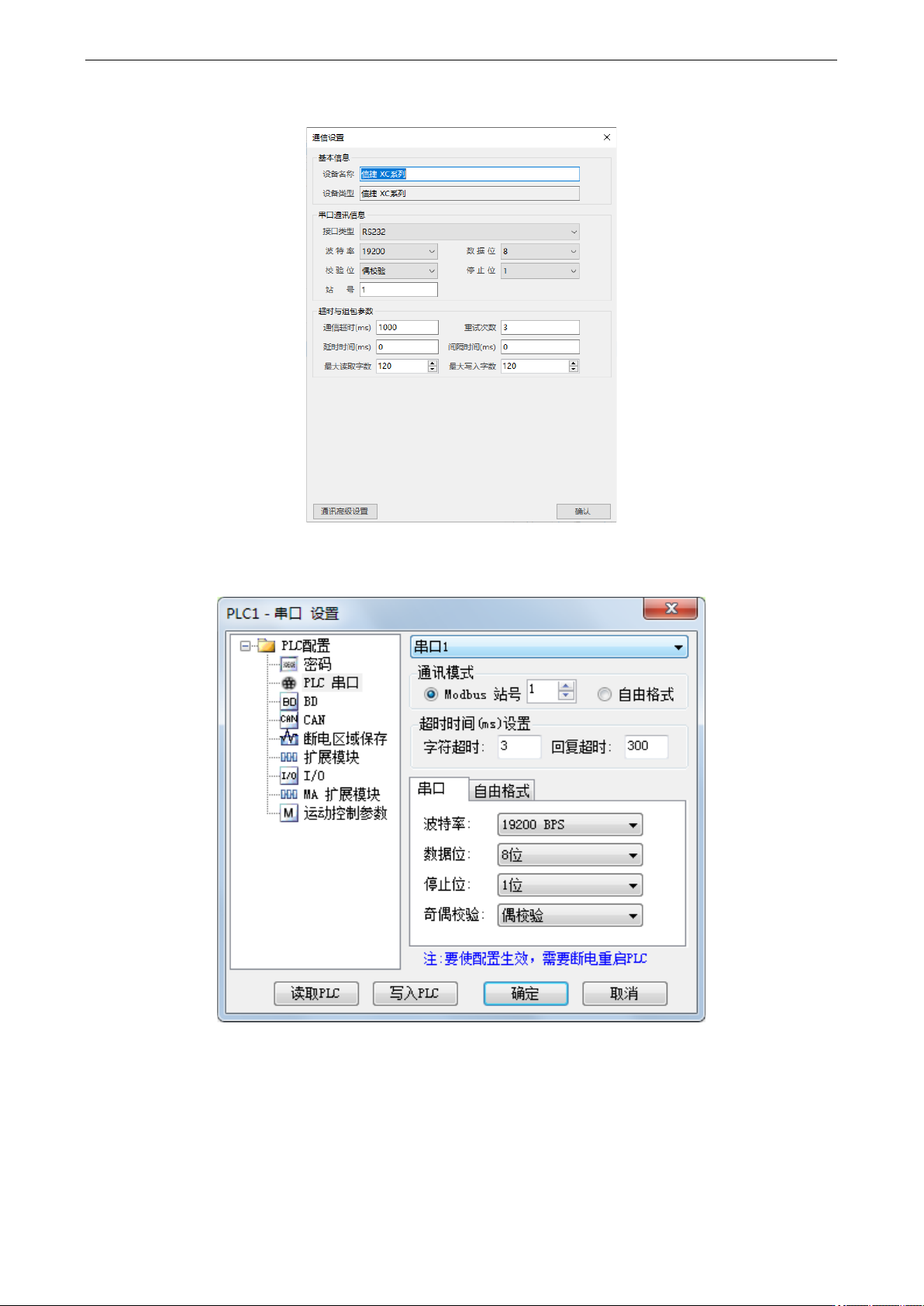

1、HMI 设置
参数项
推荐设置
可选设置
注意事项
PLC 类型
信捷 XC 系列
信捷 XC 系列/Modbus RTU（显示器为 Master）
无
通讯口类型
RS232
RS232/RS485
数据位
8
停止位
1
校验
偶校验
波特率
19200
4800/9600/19200/38400/57600/115200
站号
1
0~255
TS 系列人机界面用户手册[通讯篇] 2 信捷 PLC 连接说明
12
信捷 XC 系列协议默认通讯参数：
2、PLC 设置
