TS 系列人 机界面用户手册 [ 通 讯篇 ] 12 永宏 P LC 连接说 明 219 12.3.4 设备地址 PLC 地址类型 可操作范围 对象类型 说明 M 0~2001 Bit 内部辅助继电器 X 0~255 Bit 输入 Y 0~255 Bit 输出 S 0~999 Bit 顺序控制继电器 T 0~255 Bit 定时器 C 0~255 Bit 计数器 R 0~4166 W ord/Dword 数据寄存器 D 0~2997 W…
TS 系列人机界面用户手册[通讯篇] 12 永宏 PLC 连接说
明
218

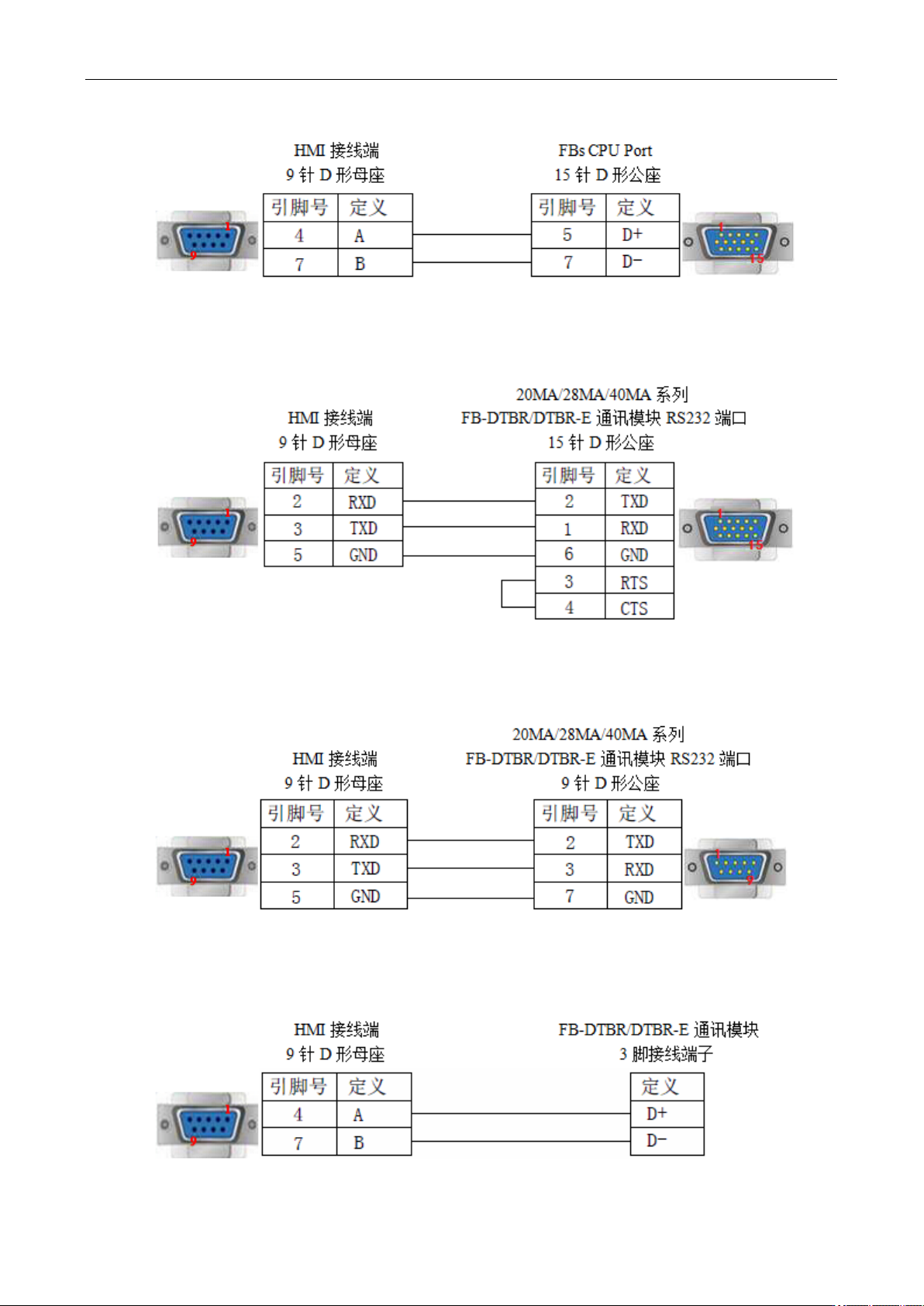

2、CPU 单元，RS485 连接方式
（图 2）
3、FB-DTBR/DTBR-E 通讯模块 RS232 连接方式（15 针 D 形公座）
（图 3）
4、FB-DTBR/DTBR-E 通讯模块 RS232 连接模式（9 针 D 形公座）
（图 4）
5、FB-DTBR/DTBR-E 通讯模块，RS485
（图 5）
TS 系列人机界面用户手册[通讯篇] 12 永宏 PLC 连接说
明
219
12.3.4 设备地址
PLC 地址类型
可操作范围
对象类型
说明
M
0~2001
Bit
内部辅助继电器
X
0~255
Bit
输入
Y
0~255
Bit
输出
S
0~999
Bit
顺序控制继电器
T
0~255
Bit
定时器
C
0~255
Bit
计数器
R
0~4166
Word/Dword
数据寄存器
D
0~2997
Word/Dword
作为寄存器使用
RT
0~2554
Word/Dword
定时器当前值
C16
0~199
Word
16 位计数器
C32
200~255
Dword
32 位计数器
TS 系列人机界面用户手册[通讯篇] 12 永宏 PLC 连接说
明
220
12.4 永宏 ModbusTCP
12.4.1 设备类型
系列名
CPU 单元
连接模组
通讯
类型
电缆
制作
在 TouchWin Pro
中 PLC 型号选项
FBs
B1
FBs-20MN
FBs-32MN
FBs-44MN
B1-10/14/20/24M
CPU
RJ45
图 1
永宏 ModbusTCP
FB -MC
20MC
28MC
40MC
19MCT
26MCT
36MCT
FB -MA
20MA
28MA
40MA
MA 系列 PLC 通讯需要配置 FB-DTBR 或 FB-DTBR-E 通讯模块，采用 RS232 或
RS485 连接方式。
12.4.2 参数设置
1、HMI 设置

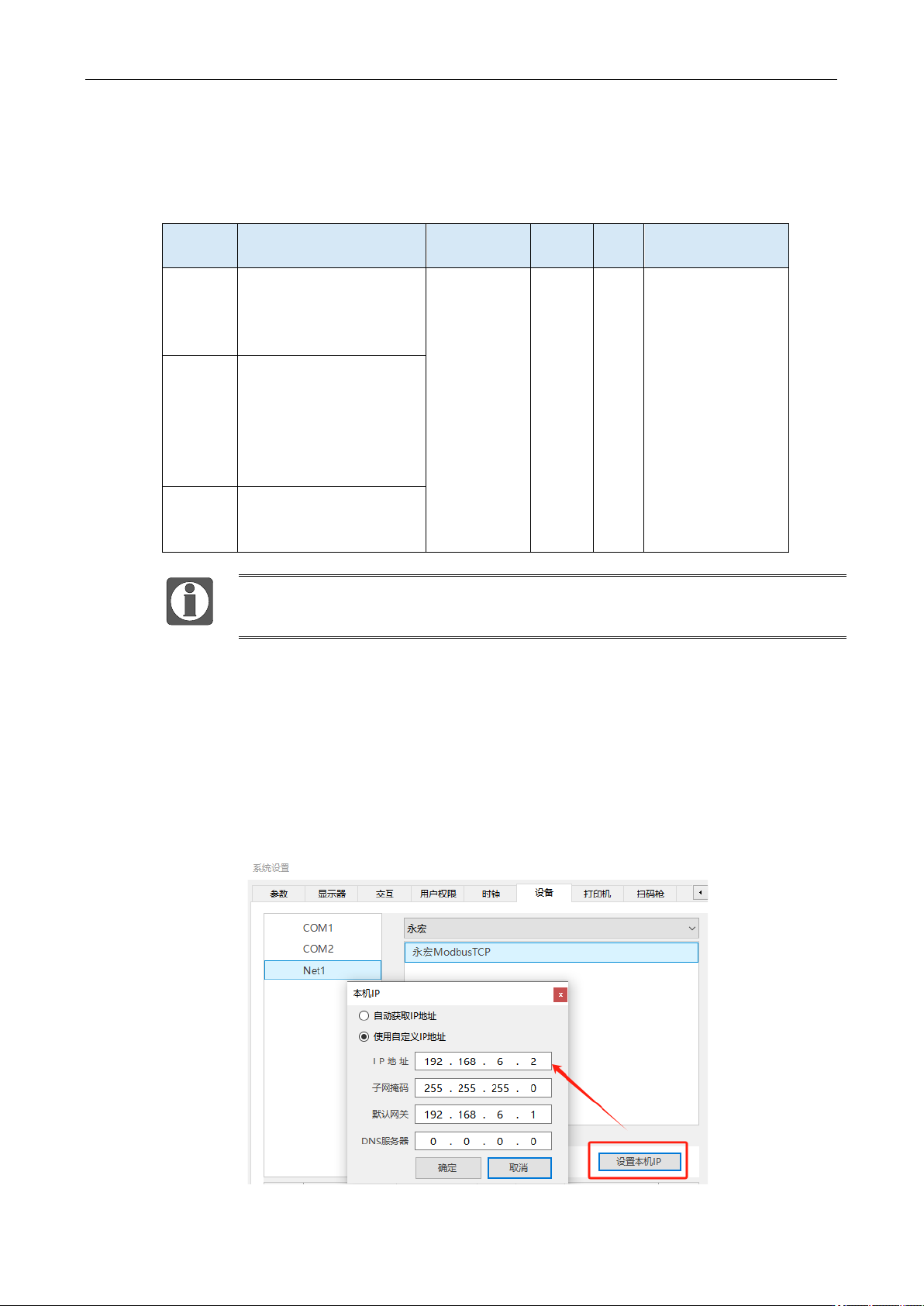

（1）选择人机界面型号带-E 后，点击进入下一步，在设备列表中选择“Net1”，在“设置本机
IP”中设置人机界面使用 IP 地址，和 PLC 的 IP 地址在同一网段，并且不和网络中其他 IP
冲突；
