TS 系列人 机界面用户手册 [ 通 讯篇 ] 13 松下 PLC 连接 说明 227 PLC 地址类 型 可操作范围 对象类型 说明 SV 0~143 W ord/DW ord 定时器或计数器 设定值寄存器 EV 0~143 W ord/DW ord 定时器或计数器 实际值寄存器 DT 0~65535 W ord/DW ord 单字 / 双字数 据寄存器
TS 系列人机界面用户手册[通讯篇] 13 松下 PLC 连接说明
226
3、与 CPU 单元 8 针 D 形母座连接时，电缆制作图如下所示：
（图 3）
4、与 CPU 单元 15 针 D 形公座连接时，电缆制作图如下所示：
（图 4）
13.1.4 设备地址
PLC 地址类
型
可操作范围
对象类型
说明
X
0.0~12.F
Bit
输入（位操作）
Y
0.0~12.F
Bit
输出（位操作）
R
0.0~65535.F
Bit
内部辅助继电器（位操作）
T
0~99
Bit
定时器
L
0.0~65535.F
Bit
连接控制继电器
C
1008~9999
Bit
计数器
WX
0~9999
Word/DWord
单字/双字寄存器
WY
0~9999
Word/DWord
单字/双字寄存器
WR
0~9999
Word/DWord
单字/双字寄存器
FL
0~65535
Word/DWord
连接控制寄存器
TS 系列人机界面用户手册[通讯篇] 13 松下 PLC 连接说明
227
PLC 地址类
型
可操作范围
对象类型
说明
SV
0~143
Word/DWord
定时器或计数器设定值寄存器
EV
0~143
Word/DWord
定时器或计数器实际值寄存器
DT
0~65535
Word/DWord
单字/双字数据寄存器
TS 系列人机界面用户手册[通讯篇] 13 松下 PLC 连接说明
228

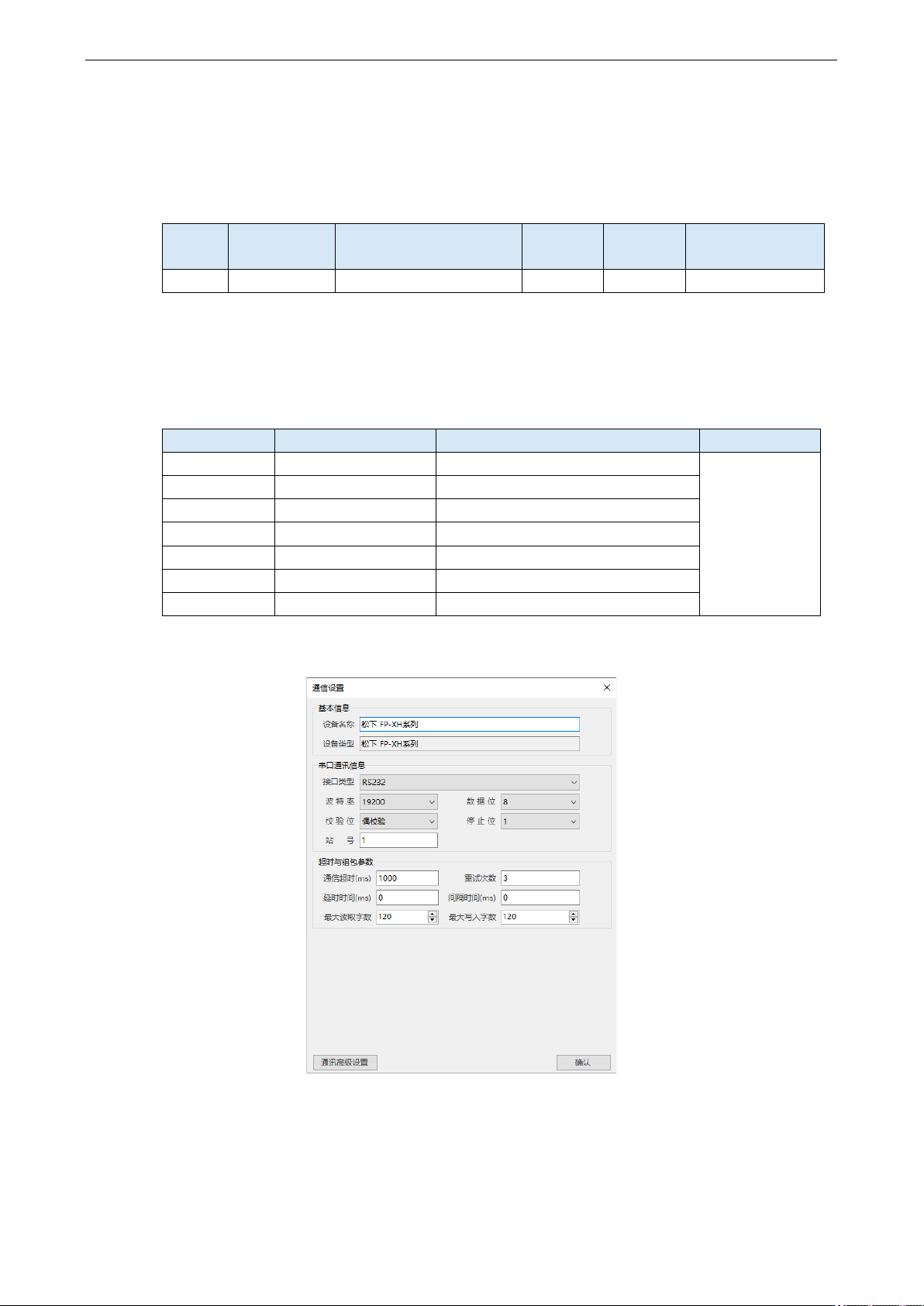

13.2 松下 FP-XH 系列
13.2.1 设备类型
系列名
CPU 单元
连接模组
通讯类型
电缆制作
在 TouchWin Pro
中 PLC 型号选项
FP
FP-XH
CPU 单元直接连接
RS232
图 1
松下 FP-XH 系列
13.2.2 参数设置
1、HMI 设置
参数项
推荐设置
可选设置
注意事项
PLC 类型
松下 FP-XH 系列
无
通讯口类型
RS232
RS232/RS422
数据位
8
停止位
1
校验
奇校验
波特率
9600
9600/19200/38400/57600/115200
站号
1
0~255
松下 FP0/FP1 协议默认通讯参数：
2、PLC 设置
PLC 通信模式选择 Modbus RTU，并将通信参数设置与触摸屏一致。
