TS 系列人 机界面用户手册 [ 通 讯篇 ] 13 松下 PLC 连接 说明 230 13.2.4 设备地址 PLC 地址类型 可操作范围 对象类型 说明 X 0~109 Bit 输入（位操作） Y 0~109 Bit 输出（位操作） R 0~51 1 Bit 内部辅助继电器 （位操作） DT 0~65532 W ord/DW ord 保持寄存器 WL 0~127 W ord/DW ord 输入寄存器 LD 0~255 W ord/D…
TS 系列人机界面用户手册[通讯篇] 13 松下 PLC 连接说明
229
13.2.3 电缆制作
1、与 CPU 单元 5 针 DIN 圆形公座连接时，电缆制作图如下所示：
（图 1）
2、与 CPU 单元 9 针 D 形母座连接时，电缆制作图如下所示：
（图 2）
3、与 CPU 单元 8 针 D 形母座连接时，电缆制作图如下所示：
（图 3）
TS 系列人机界面用户手册[通讯篇] 13 松下 PLC 连接说明
230
13.2.4 设备地址
PLC 地址类型
可操作范围
对象类型
说明
X
0~109
Bit
输入（位操作）
Y
0~109
Bit
输出（位操作）
R
0~511
Bit
内部辅助继电器（位操作）
DT
0~65532
Word/DWord
保持寄存器
WL
0~127
Word/DWord
输入寄存器
LD
0~255
Word/DWord
输入寄存器
TS 系列人机界面用户手册[通讯篇] 13 松下 PLC 连接说明
231
13.3 松下 FP 系列以太网
13.3.1 设备类型
系列名
CPU 单元
连接模组
通讯类型
电缆制作
在 TouchWin Pro
中 PLC 型号选项
FP 系列
FP-XH C40ET
CPU
RJ45
图 1
松下 FP 系列以太
网

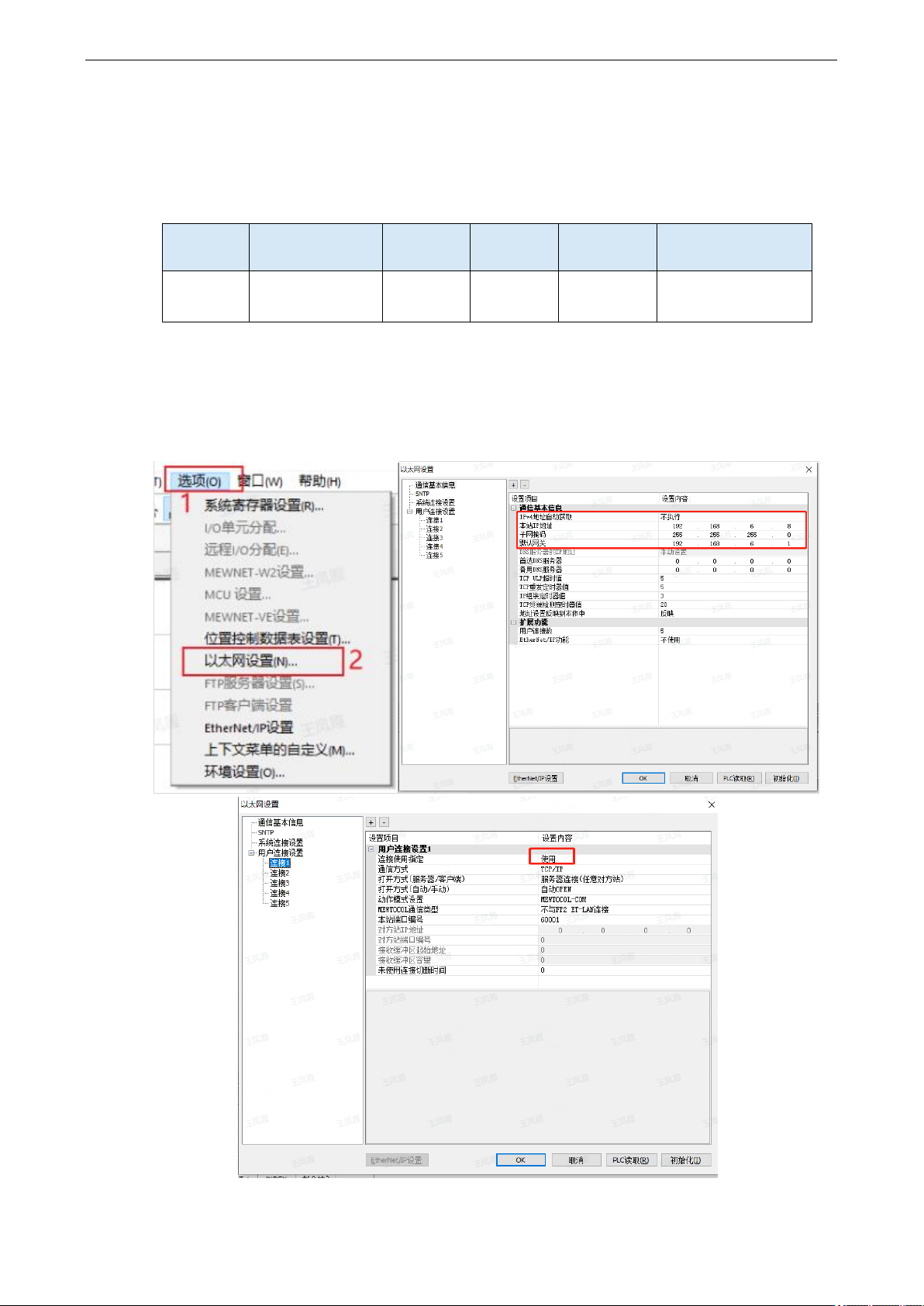

13.3.2 参数设置
1、PLC 软件设置
