TS 系列人 机界面用户手册 [ 通 讯篇 ] 13 松下 PLC 连接 说明 231 13.3 松下 FP 系列以太网 13.3.1 设备类型 系列名 CPU 单元 连接模组 通讯类型 电缆制作 在 TouchWin P ro 中 PLC 型号选项 FP 系列 FP - XH C40ET CPU RJ45 图 1 松下 FP 系列以太 网 13.3.2 参数设置 1 、 PLC 软 件设置
TS 系列人机界面用户手册[通讯篇] 13 松下 PLC 连接说明
230
13.2.4 设备地址
PLC 地址类型
可操作范围
对象类型
说明
X
0~109
Bit
输入（位操作）
Y
0~109
Bit
输出（位操作）
R
0~511
Bit
内部辅助继电器（位操作）
DT
0~65532
Word/DWord
保持寄存器
WL
0~127
Word/DWord
输入寄存器
LD
0~255
Word/DWord
输入寄存器
TS 系列人机界面用户手册[通讯篇] 13 松下 PLC 连接说明
231
13.3 松下 FP 系列以太网
13.3.1 设备类型
系列名
CPU 单元
连接模组
通讯类型
电缆制作
在 TouchWin Pro
中 PLC 型号选项
FP 系列
FP-XH C40ET
CPU
RJ45
图 1
松下 FP 系列以太
网
13.3.2 参数设置
1、PLC 软件设置
TS 系列人机界面用户手册[通讯篇] 13 松下 PLC 连接说明
232
2、人机界面软件设置

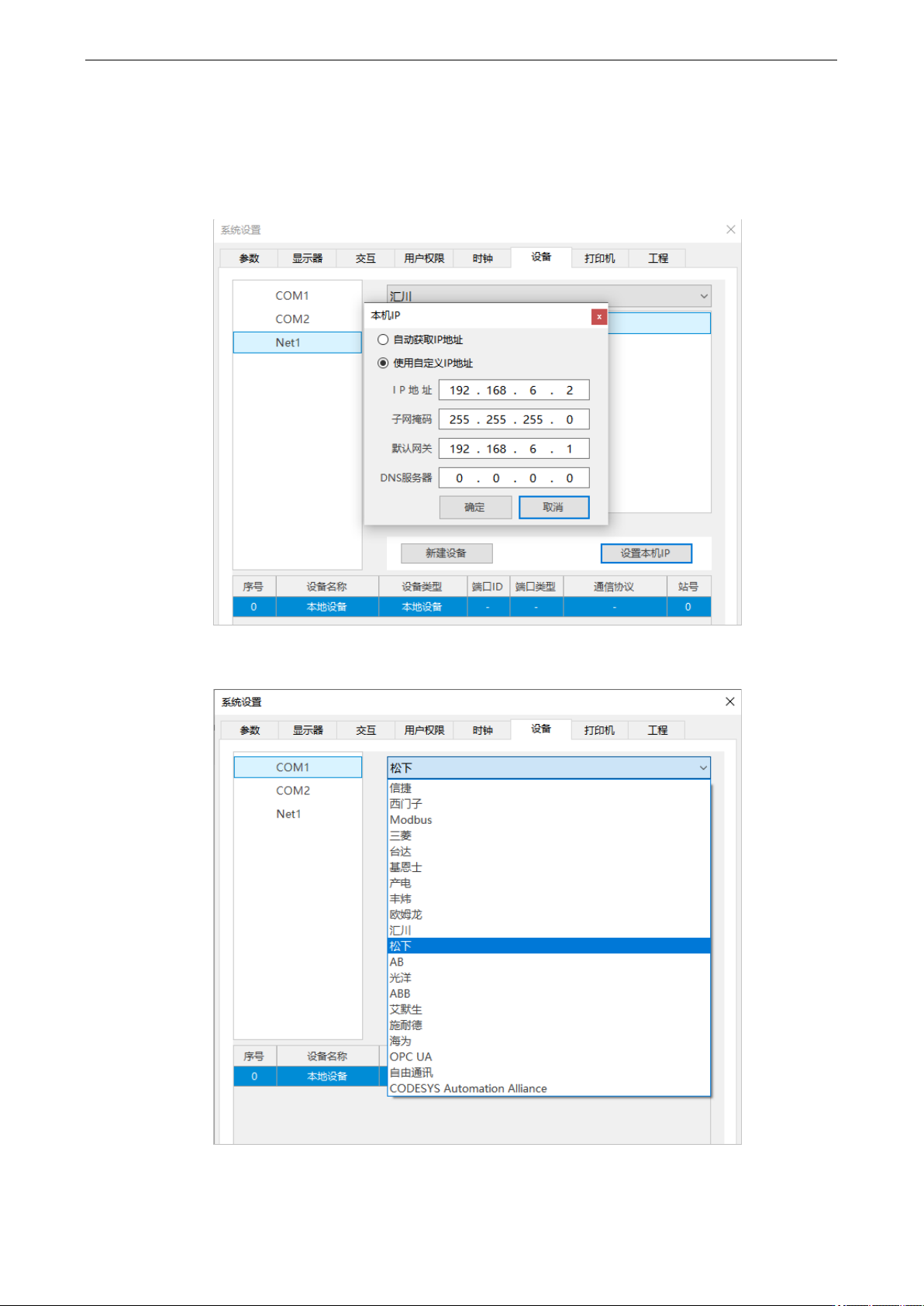

（1）选择人机界面型号带-E 后，点击进入下一步，在设备列表中选择“Net1”，在“设置本机
IP”中设置人机界面使用 IP 地址，和 PLC 的 IP 地址在同一网段，并且不和网络中其他 IP
冲突；
（2）选中“Net1”，单击下拉按钮，在品牌列表中选择“松下”：
（3）鼠标单击型号列表中的“松下 FP 系列以太网”，然后选择“新建设备”，在弹出的通信设
置窗口中设置通信参数，此 IP 地址为松下 FP 系列 PLC 的 IP 地址（可通过 PLC 软件设定）；
设置完成后点击“确认”。
