TS 系列人机界面用户手册[通讯篇] 13 松下 PLC 连接说明
231
13.3 松下 FP 系列以太网
13.3.1 设备类型
系列名
CPU 单元
连接模组
通讯类型
电缆制作
在 TouchWin Pro
中 PLC 型号选项
FP 系列
FP-XH C40ET
CPU
RJ45
图 1
松下 FP 系列以太
网
13.3.2 参数设置
1、PLC 软件设置
TS 系列人机界面用户手册[通讯篇] 13 松下 PLC 连接说明
232
2、人机界面软件设置
（1）选择人机界面型号带-E 后，点击进入下一步，在设备列表中选择“Net1”，在“设置本机
IP”中设置人机界面使用 IP 地址，和 PLC 的 IP 地址在同一网段，并且不和网络中其他 IP
冲突；
（2）选中“Net1”，单击下拉按钮，在品牌列表中选择“松下”：

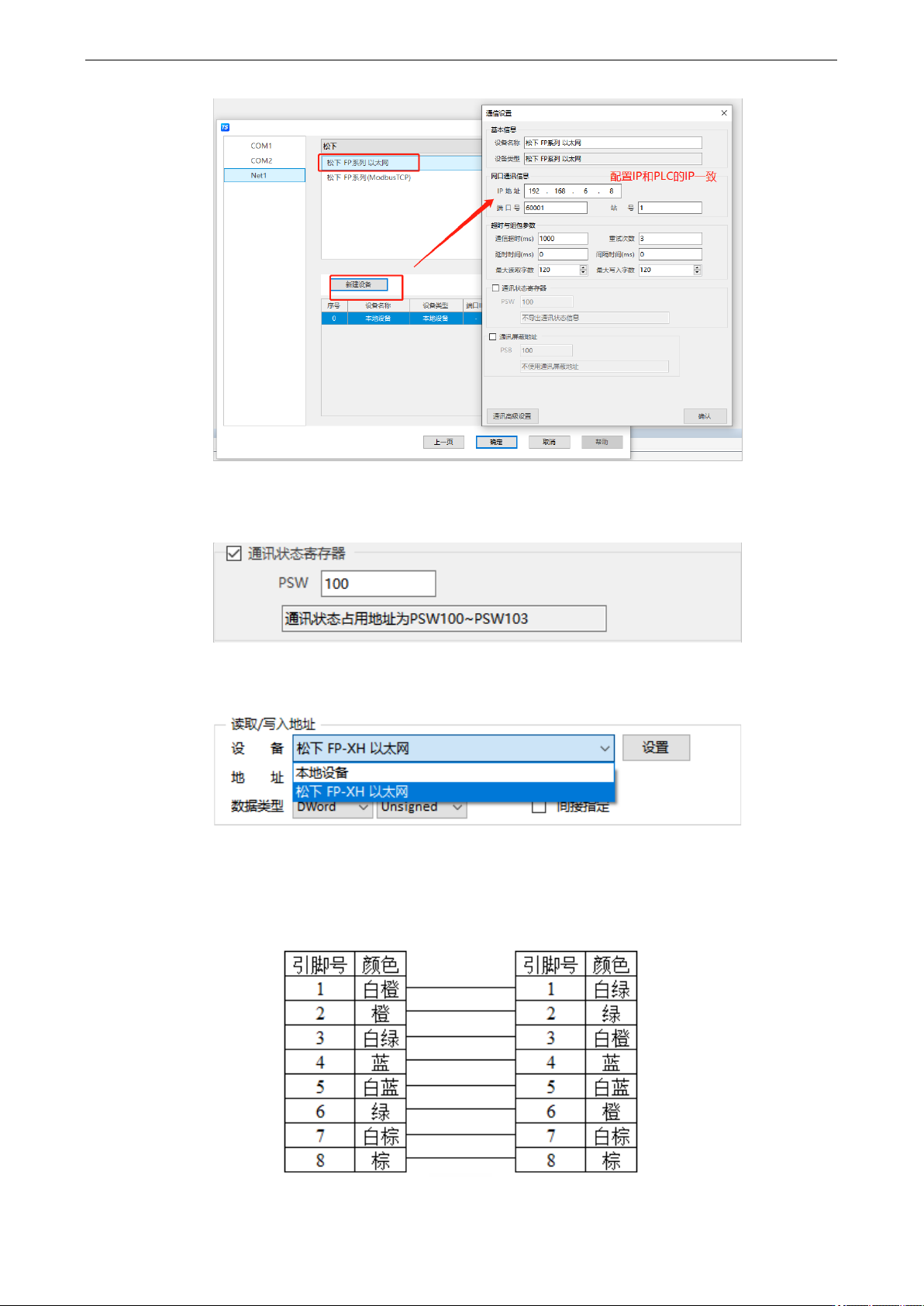

（3）鼠标单击型号列表中的“松下 FP 系列以太网”，然后选择“新建设备”，在弹出的通信设
置窗口中设置通信参数，此 IP 地址为松下 FP 系列 PLC 的 IP 地址（可通过 PLC 软件设定）；
设置完成后点击“确认”。
TS 系列人机界面用户手册[通讯篇] 13 松下 PLC 连接说明
233
（4）勾选“通讯状态寄存器”，PSW 设为 100，择 PSW100~PSW103 分别为通讯成功次数、通
讯错误次数、通讯超时次数、通讯失败站号，这个通讯状态地址客户可以自行设置；
（5）设置完成后，单击“确定”，结束设置，进入画面编辑界面；在画面放置一个数据输入部件，
在设备下拉条中，选择相应的设备“松下 FP 系列以太网”：
13.3.3 电缆制作
松下 FP 系列 PLC 使用 RJ45 时，电缆制作图如下所示：
（图 1）
