TS 系列人机界面用户手册[通讯篇] 13 松下 PLC 连接说明
234
13.3.4 设备地址
PLC 地址类型
可操作范围
对象类型
说明
X
0~255
Bit
输入
Y
0~255
Bit
输出
M
0~7679
Bit
内部辅助继电器
M8xxx
0~511
Bit
特殊继电器
S
0~4095
Bit
状态继电器
SM
0~1023
Bit
系统继电器
T
0~511
Bit
定时器
C
0~255
Bit
计数器
D
0~8511
Word/DWord
数据存储器
SD
0~1023
Word/DWord
系统存储器
R
0~32767
Word/DWord
文件存储器
C16
0~199
Word/DWord
16 位计数器
C32
200~255
DWord
32 位计数器
T
0~511
Word/DWord
定时器
TS 系列人机界面用户手册[通讯篇] 13 松下 PLC 连接说明
235
13.4 松下 FP 系列（Modbus TCP）
13.4.1 设备类型
系列名
CPU 单元
连接模组
通讯类型
电缆制作
在 TouchWin Pro
中 PLC 型号选项
FP 系列
FP-XH C40ET
CPU
RJ45
图 1
松下 FP 系列
（Modbus TCP）
13.4.2 参数设置

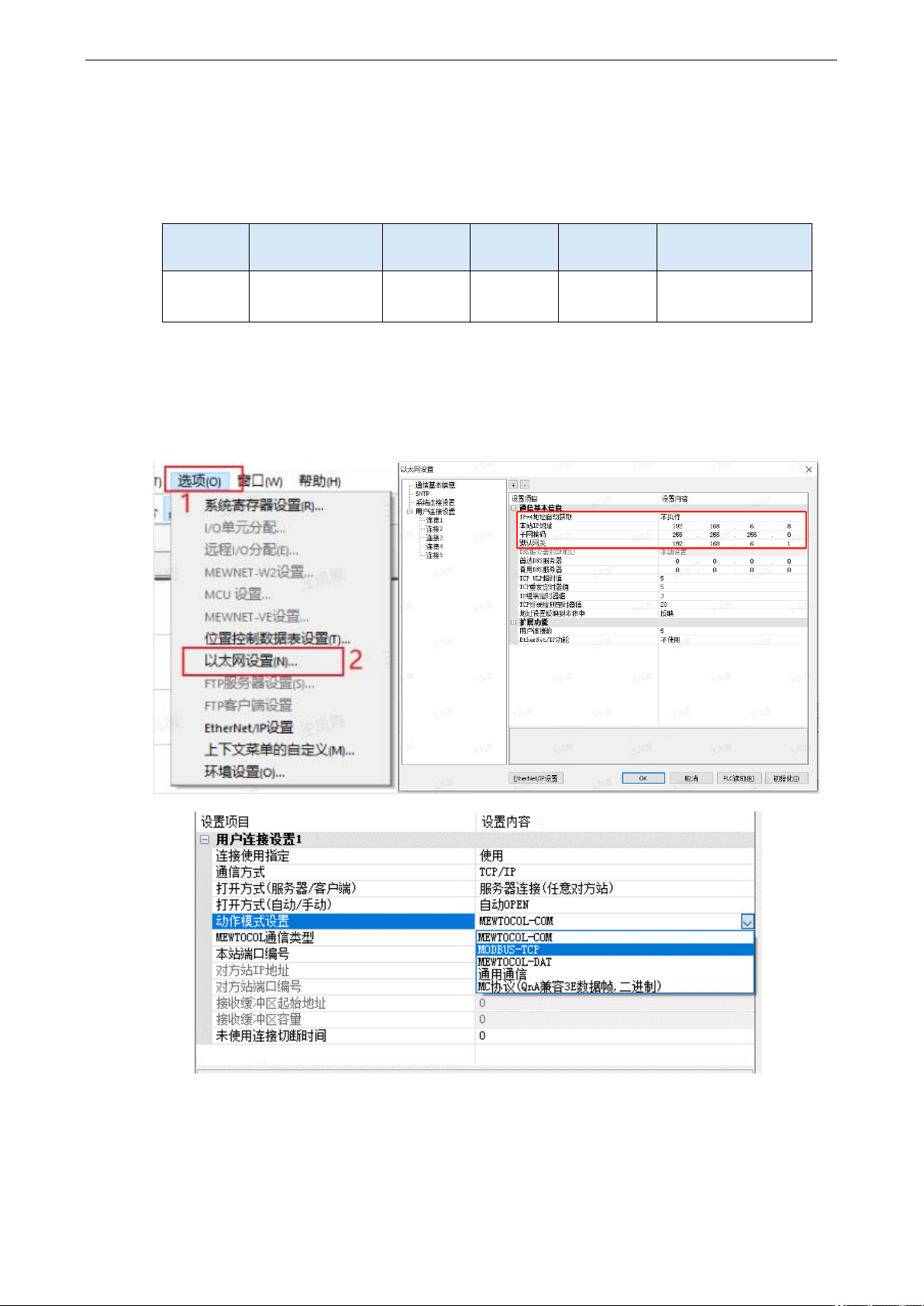

1、PLC 软件设置 Modbus TCP 模式
2、人机界面软件设置

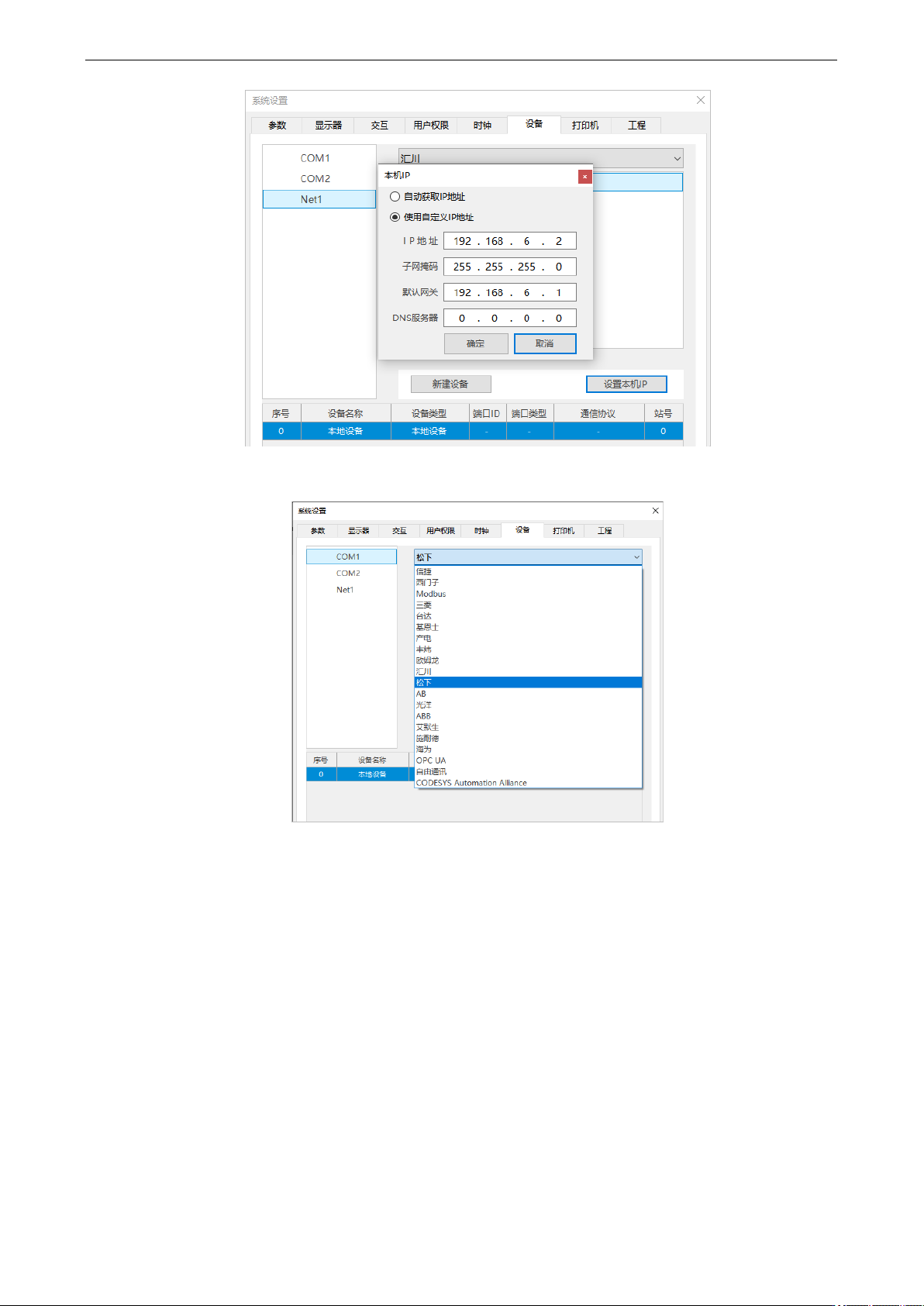

（1）选择人机界面型号带-E 后，点击进入下一步，在设备列表中选择“Net1”，在“设置本机
IP”中设置人机界面使用 IP 地址，和 PLC 的 IP 地址在同一网段，并且不和网络中其他 IP
冲突；
TS 系列人机界面用户手册[通讯篇] 13 松下 PLC 连接说明
236
（2）选中“Net1”，单击下拉按钮，在品牌列表中选择“松下”：
（3）鼠标单击型号列表中的“松下 FP 系列（Modbus TCP）”，然后选择“新建设备”，在弹出
的通信设置窗口中设置通信参数，此 IP 地址为松下 FP 系列 PLC 的 IP 地址（可通过 PLC
软件设定）；设置完成后点击“确认”。
