TS 系列人机界面用户手册[通讯篇] 13 松下 PLC 连接说明
238
13.4.3 电缆制作

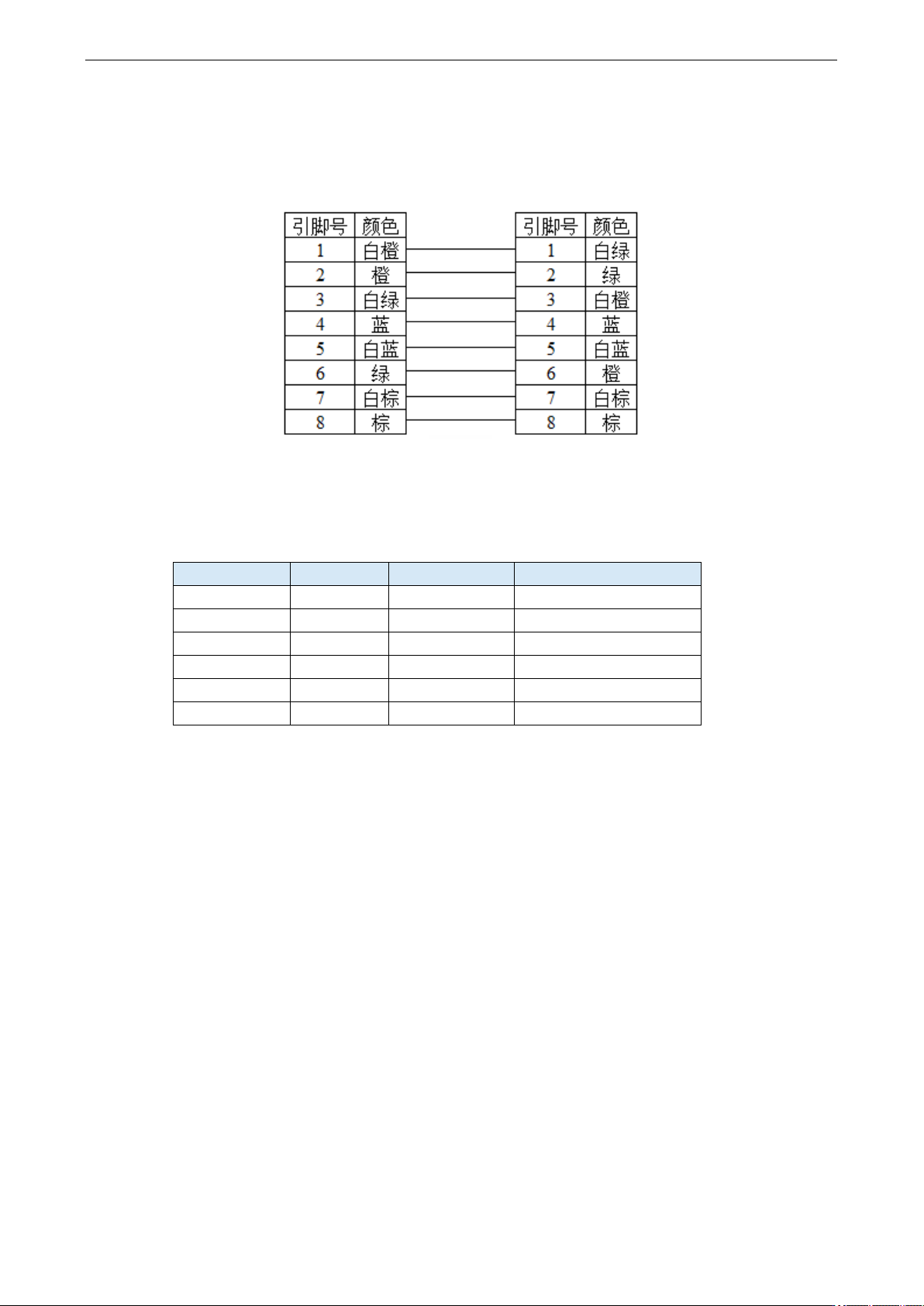

松下 FP 系列 PLC 使用 RJ45 时，电缆制作图如下所示：
（图 1）
13.4.4 设备地址
PLC 地址类型
可操作范围
对象类型
说明
X
0~511F
Bit
输入
Y
0~109F
Bit
输出
R
0~511F
Bit
内部辅助继电器
DT
0~65531
Word/DWord
数据存储器
WL
0~126
Word/DWord
数据存储器
LD
0~254
Word/DWord
数据存储器
TS 系列人机界面用户手册[通讯篇] 14 AB PLC 连接说明
239
14 AB PLC 连接说明
本章主要介绍触摸屏与 AB PLC 通讯设备的连接说明。
信捷TS系列触摸屏最高支持187.5K波特率。
在通讯过程中，请勿带电插拔电缆，否则容易导致设备串口损坏。
触摸屏软件版本升级，通讯协议设备地址范围会有部分变动，以软件中设备地
址范围为准。
14.1 AB Micrologix/SLC 系列
14.1.1 设备类型
系列名
CPU 单元
连接模组
通讯
类型
电缆
制作
在 TouchWin Pro
中 PLC 型号选项
Micrologix
Micrologix1000
Micrologix1200
Micrologix1500
（1762-L40BWA）
（1764-LSP,1764-
LRP）
CPU 单元
RS232 通讯口
RS232
图 1
AB Micrologix/SLC
系列（DF1 全双
工）
Micrologix1400
（1766-L32BWAA）
Micrologix1500
（1764-LRP）
1761-L1613WA
SLC 500
SLC5/03
SLC5/04
SLC5/05
CPU 单元
RS232 通讯口
RS232
图 2
Mciro830
2080-LC30
CPU 单元
RS232 通讯口
RS232
图 1
Modbus RTU（显示
器为 Master）
14.1.2 参数设置
1、HMI 设置
参数项
推荐设置
可选设置
注意事项
PLC 类型
AB Micrologix/SLC 系
列（DF1 全双工）
AB Micrologix/SLC 系列（DF1 全双工）
/ Modbus RTU（显示器为 Master）
无
通讯口类型
RS232
数据位
8
停止位
1
TS 系列人机界面用户手册[通讯篇] 14 AB PLC 连接说明
240
参数项
推荐设置
可选设置
注意事项
校验
无校验
波特率
9600
9600/19200/38400
站号
0
0~255

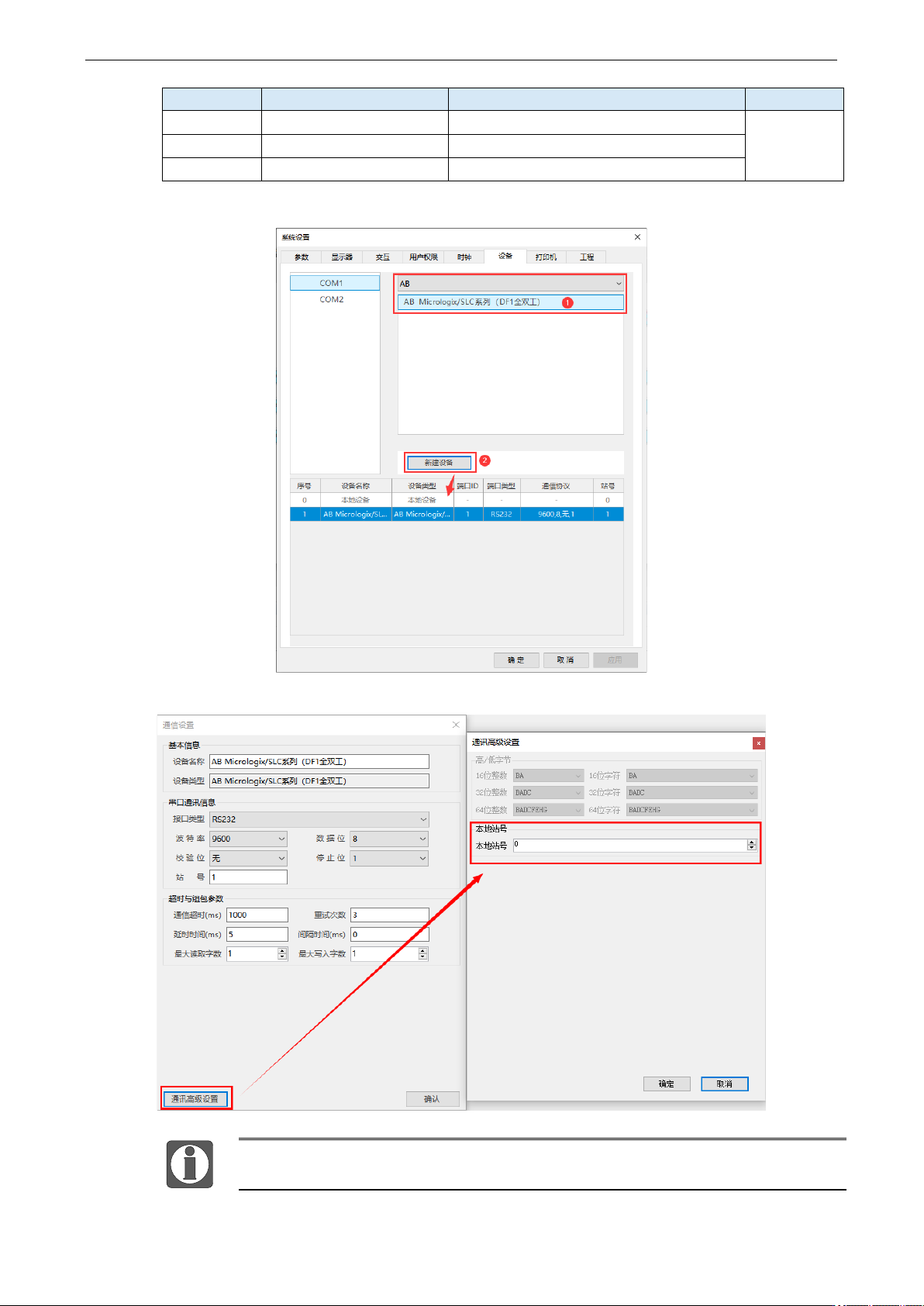

（1）TouchWin Pro 中 PLC 协议选择 AB Mircrologix、SLC 系列（DF1 全双工），新建设备：
AB Micrologix/SLC 系列（DF1 全双工）协议默认通讯参数：
本地站号要设为 0。
