TS 系列人机界面用户手册[通讯篇] 15 光洋 PLC 连接说明
244
15 光洋 PLC 连接说明
本章主要介绍触摸屏与光洋 PLC 通讯设备的连接说明。
信捷TS系列触摸屏最高支持187.5K波特率。
在通讯过程中，请勿带电插拔电缆，否则容易导致设备串口损坏。
触摸屏软件版本升级，通讯协议设备地址范围会有部分变动，以软件中设备地
址范围为准。
15.1 光洋 S 系列
15.1.1 设备类型
1、光洋 Kostac S 系列，SH/SM/SN 等型号 PLC（直接与 CPU 单元上的连接模组相连）
系列名
CPU 单元
连接模组
通讯类型
电缆制作
在 TouchWin Pro 中
PLC 型号选项
SH 系列
SH-48RS
CPU 单元上
的连接模组
RS232
图 1
光洋 S 系列
SM 系列
SM24-T
SM-16R
SM1
SN 系列
光洋 SH-48RS，没有 Run、Stop 拨码开关，只有一个通讯口（电话口-水晶头）。
2、光洋 Kostac S 系列 SG/SU/SR 等型号 PLC（使用通讯模块）
系列名
CPU 单元
连接模组
通讯
类型
电缆
制作
在 TouchWin Pro
中 PLC 型号选项
SG 系列
SG-8
G01-DM 数据通讯单元
RS232
图 2
光洋 S 系列
RS422
图 3
SU 系列
SU-5
U01-DM 数据通讯单元
RS232
图 2
SU-6
U01-DM 数据通讯单元
SU-6B
SR 系列
SR-21
E-02DM-R1 数据通讯单元
RS422
图 3
15.1.2 参数设置
1、HMI 设置
TS 系列人机界面用户手册[通讯篇] 15 光洋 PLC 连接说明
245
参数项
推荐设置
可选设置
注意事项
PLC 类型
光洋 S 系列
无
通讯口类型
RS232
RS232/RS422
数据位
8
停止位
1
校验
奇校验
波特率
9600
9600/19200/38400
站号
0
光洋 S 系列协议默认通讯参数：

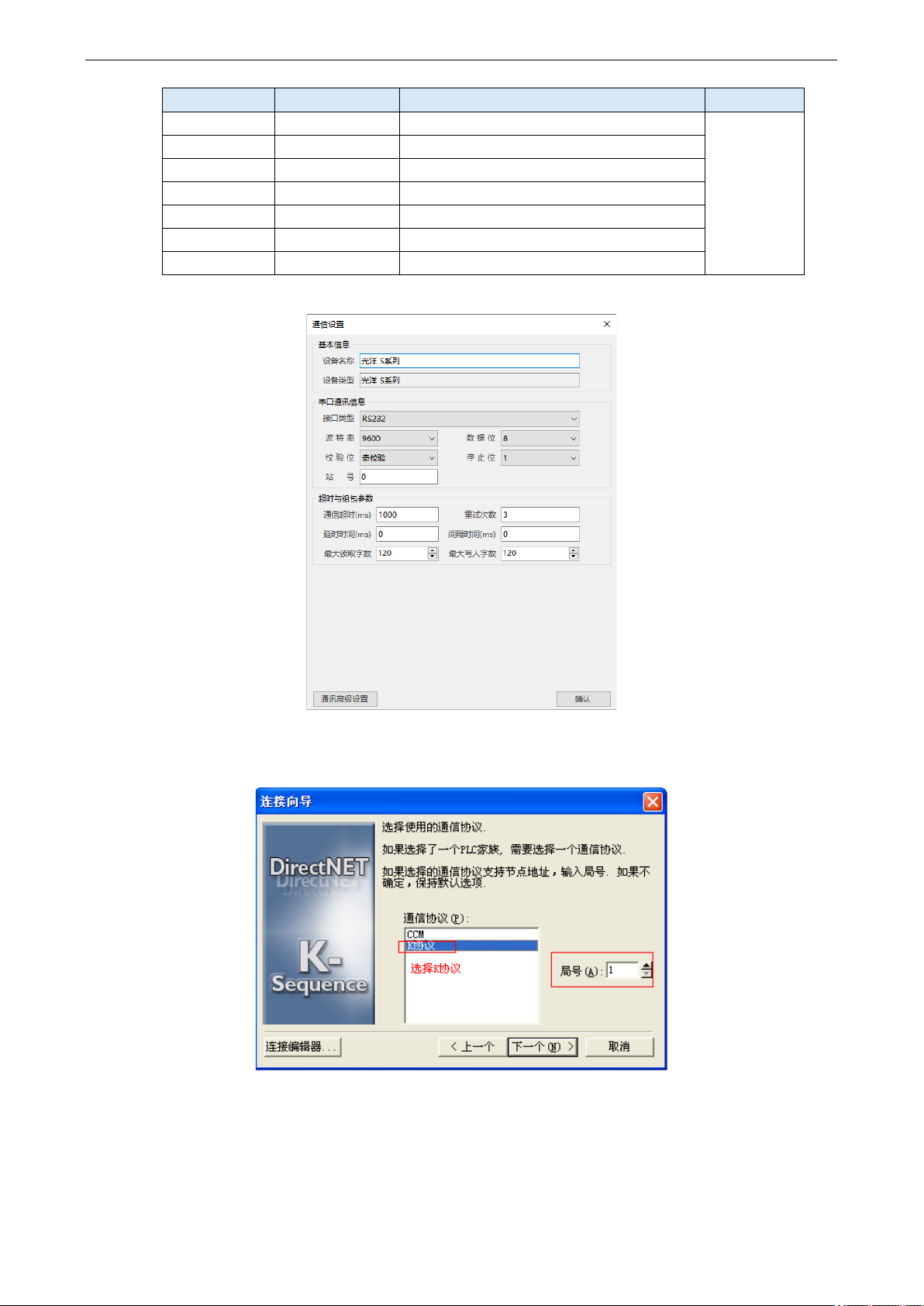

2、PLC 设置
