TS 系列人机界面用户手册[通讯篇] 15 光洋 PLC 连接说明
250

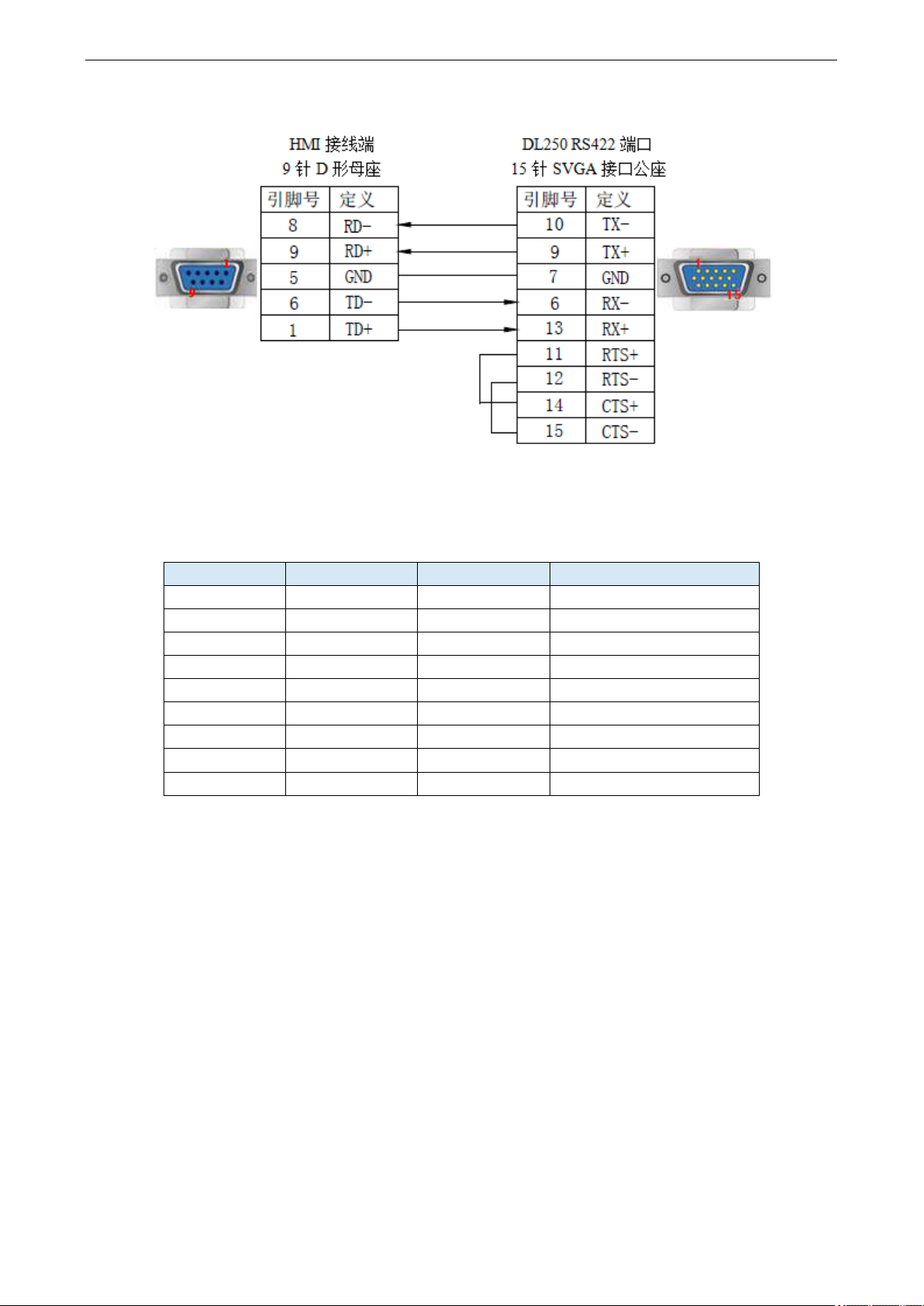

2、RS422 接线方式：
（图 2）
15.2.4 设备地址
设备地址类型
可操作范围
对象类型
说明
V
0～41200
Word/DWord
数据寄存器
C
0～777
Bit
计数器
X
0～777
Bit
输入
Y
0～777
Bit
输出
SP
0～777
Bit
中间继电器
T
0～777
Bit
定时器
CT
0～777
Bit
计数器
S
0～777
Bit
中间继电器
V
0.0～41200.15
Bit
中间继电器
TS 系列人机界面用户手册[通讯篇] 16 ABB PLC 连接说明
251
16 ABB PLC 连接说明
本章主要介绍触摸屏与 ABB PLC 通讯设备的连接说明。
信捷TS系列触摸屏最高支持187.5K波特率。
在通讯过程中，请勿带电插拔电缆，否则容易导致设备串口损坏。
触摸屏软件版本升级，通讯协议设备地址范围会有部分变动，以软件中设备地
址范围为准。
16.1 ABB AC500 系列
16.1.1 设备类型
ABB 可以通过 Modbus 协议与信捷触摸屏通讯。
系列名
通讯类型
电缆制作
在 TouchWin Pro 中 PLC 型号选
项
AC500
PM564-T-ETH
图 1
ABB AC500 系列
16.1.2 参数设置
1、HMI 设置
参数项
推荐设置
可选设置
注意事项
PLC 类型
ABB AC500 系列
ABB AC500 系列
Modbus RTU（显示器为 Master）
无
通讯口类型
RS485
数据位
8
停止位
1
校验
无校验
波特率
19200
9600//19200
站号
1
0~255
ABB AC500 协议默认通讯参数：
TS 系列人机界面用户手册[通讯篇] 16 ABB PLC 连接说明
252
2、PLC 设置

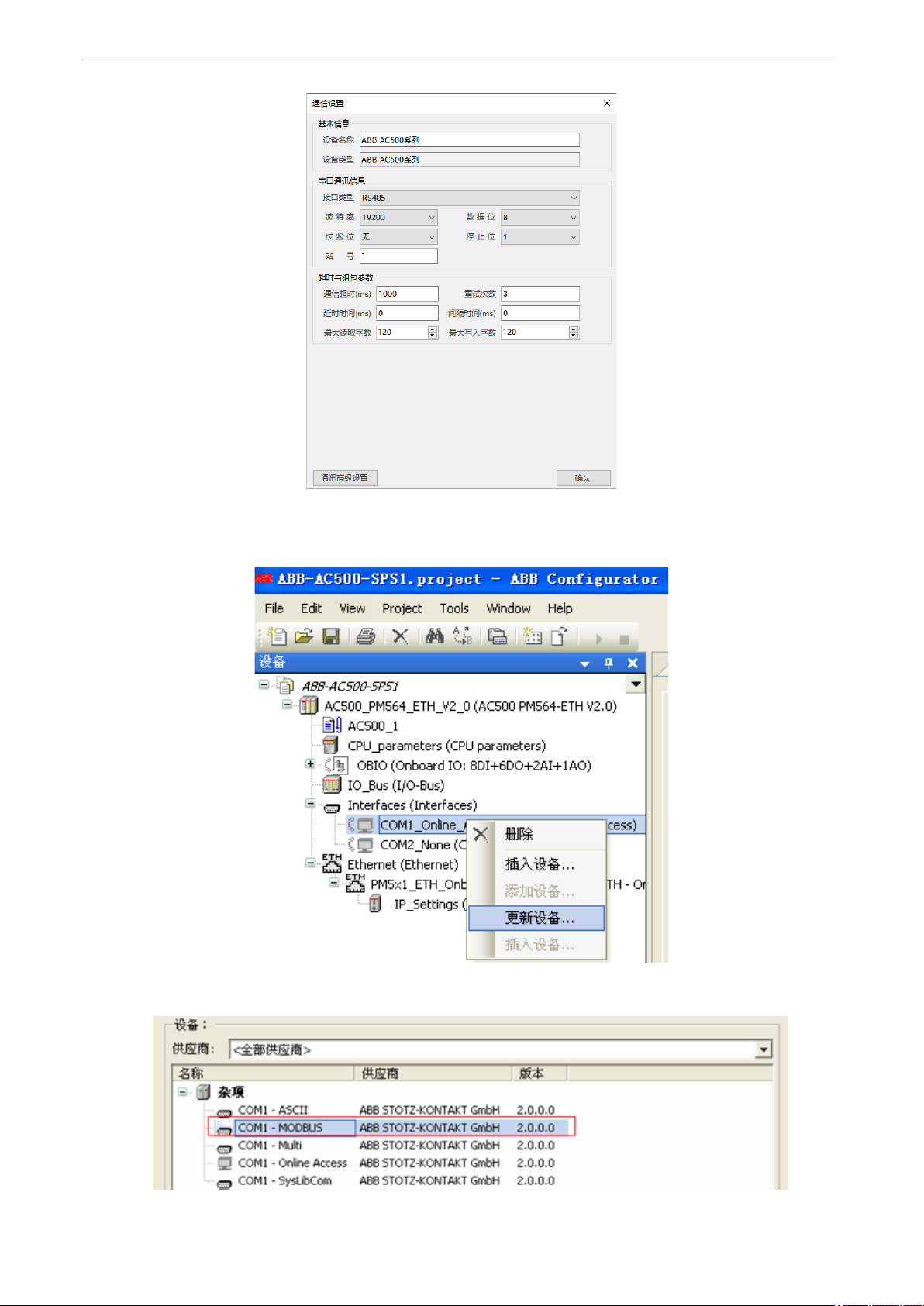

（1）在 ABB AC500 PLC 软件串口设置中，需选择 Modbus 协议：
