16 ABB PLC 连接说明
本章主要介绍触摸屏与 ABB PLC 通讯设备的连接说明。
信捷TS系列触摸屏最高支持187.5K波特率。
在通讯过程中，请勿带电插拔电缆，否则容易导致设备串口损坏。
触摸屏软件版本升级，通讯协议设备地址范围会有部分变动，以软件中设备地
址范围为准。
16.1 ABB AC500 系列
16.1.1 设备类型
ABB 可以通过 Modbus 协议与信捷触摸屏通讯。
系列名
通讯类型
电缆制作
在 TouchWin Pro 中 PLC 型号选
项
AC500
PM564-T-ETH
图 1
ABB AC500 系列
16.1.2 参数设置
1、HMI 设置
参数项
推荐设置
可选设置
注意事项
PLC 类型
ABB AC500 系列
ABB AC500 系列
Modbus RTU（显示器为 Master）
无
通讯口类型
RS485
数据位
8
停止位
1
校验
无校验
波特率
19200
9600//19200
站号
1
0~255
ABB AC500 协议默认通讯参数：
TS 系列人机界面用户手册[通讯篇] 16 ABB PLC 连接说明
252

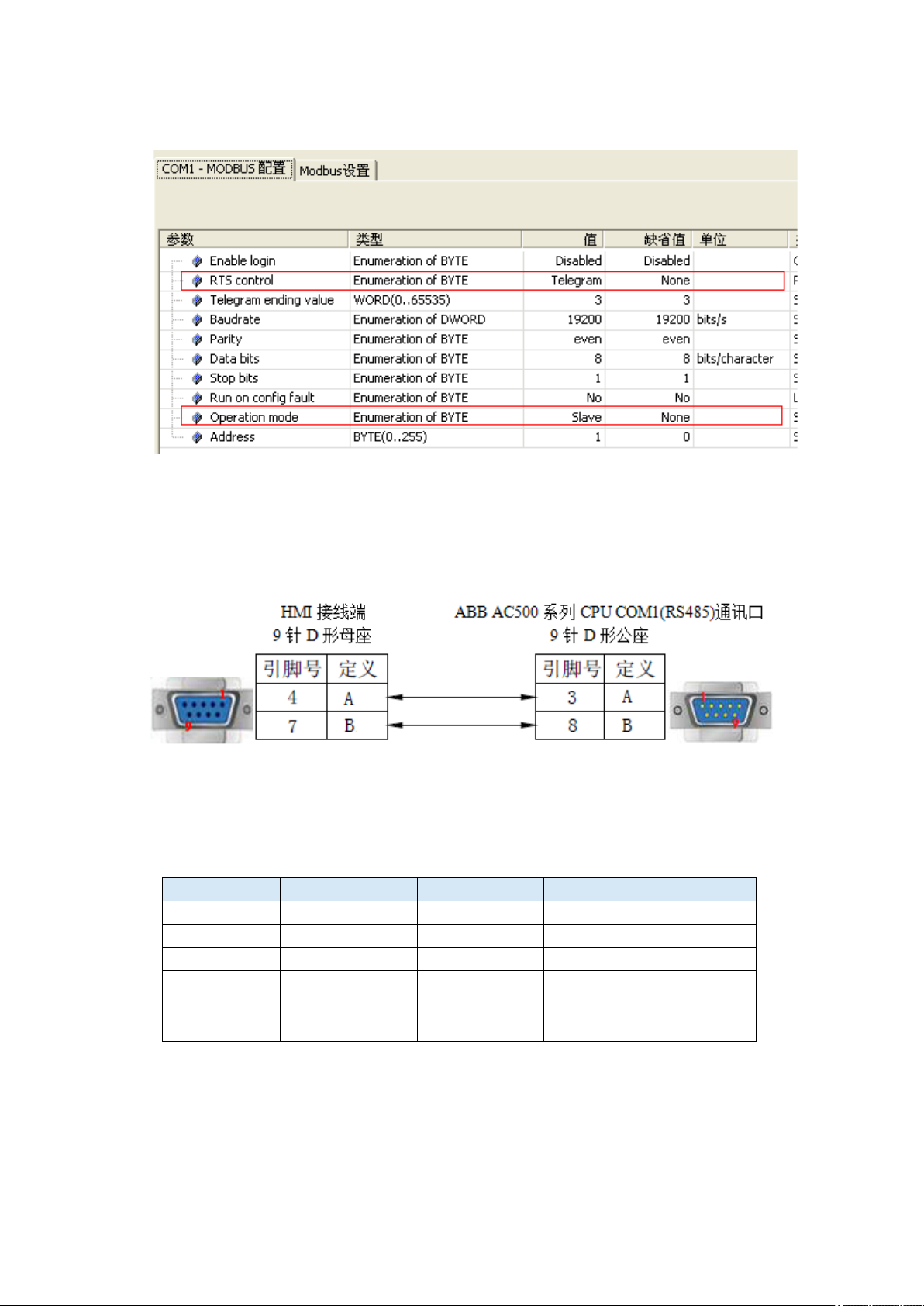

2、PLC 设置
（1）在 ABB AC500 PLC 软件串口设置中，需选择 Modbus 协议：
TS 系列人机界面用户手册[通讯篇] 16 ABB PLC 连接说明
253
（2）选择 COM1 MODBUS 之后，串口通讯设置需要将“Operation mode”设为“Slave”，其他
参数设置与触摸屏保持一致。
16.1.3 电缆制作
与 ABB COM1（RS485）通讯线：
（图 1）
16.1.4 设备地址
PLC 地址类型
可操作范围
对象类型
说明
MX0
0.0~65535.7
Bit
输入输出/内部线圈
MX1
0.0~65535.7
Bit
输入输出/内部线圈
MW0
0~32767
Word
数据寄存器
MW1
0~32767
Word
数据寄存器
MD0
0~32767
DWord
数据寄存器
MD1
0~32767
DWord
数据寄存器
