TS 系列人 机界面用户手册 [ 通 讯篇 ] 17 艾默生 PLC 连接 说明 255 2 、 PLC 设置 （ 1 ） COM0 口设置：
TS 系列人机界面用户手册[通讯篇] 17 艾默生 PLC 连接说明
254
17 艾默生 PLC 连接说明
本章主要介绍触摸屏与艾默生 PLC 通讯设备的连接说明。
信捷TS系列触摸屏最高支持187.5K波特率。
在通讯过程中，请勿带电插拔电缆，否则容易导致设备串口损坏。
触摸屏软件版本升级，通讯协议设备地址范围会有部分变动，以软件中设备地
址范围为准。
17.1 艾默生 EC20 系列
17.1.1 设备类型
系列名
CPU 单元
连接模组
通讯类型
电缆制作
在 TouchWin Pro 中
PLC 型号选项
EC20
EC20
COM0 通讯口
RS232
图 1
艾默生 EC20
系列
COM1 通讯口
RS485
图 2
RS232
图 3
17.1.2 参数设置
1、HMI 设置
参数项
推荐设置
可选设置
注意事项
PLC 类型
艾默生 EC20 系列
无
通讯口类型
RS232
RS232/RS485
数据位
8
停止位
1
校验
偶校验
波特率
19200
9600/19200/115200
站号
1
0~255
艾默生 EC20系列协议默认通讯参数：
TS 系列人机界面用户手册[通讯篇] 17 艾默生 PLC 连接说明
255
2、PLC 设置
（1）COM0 口设置：
TS 系列人机界面用户手册[通讯篇] 17 艾默生 PLC 连接说明
256

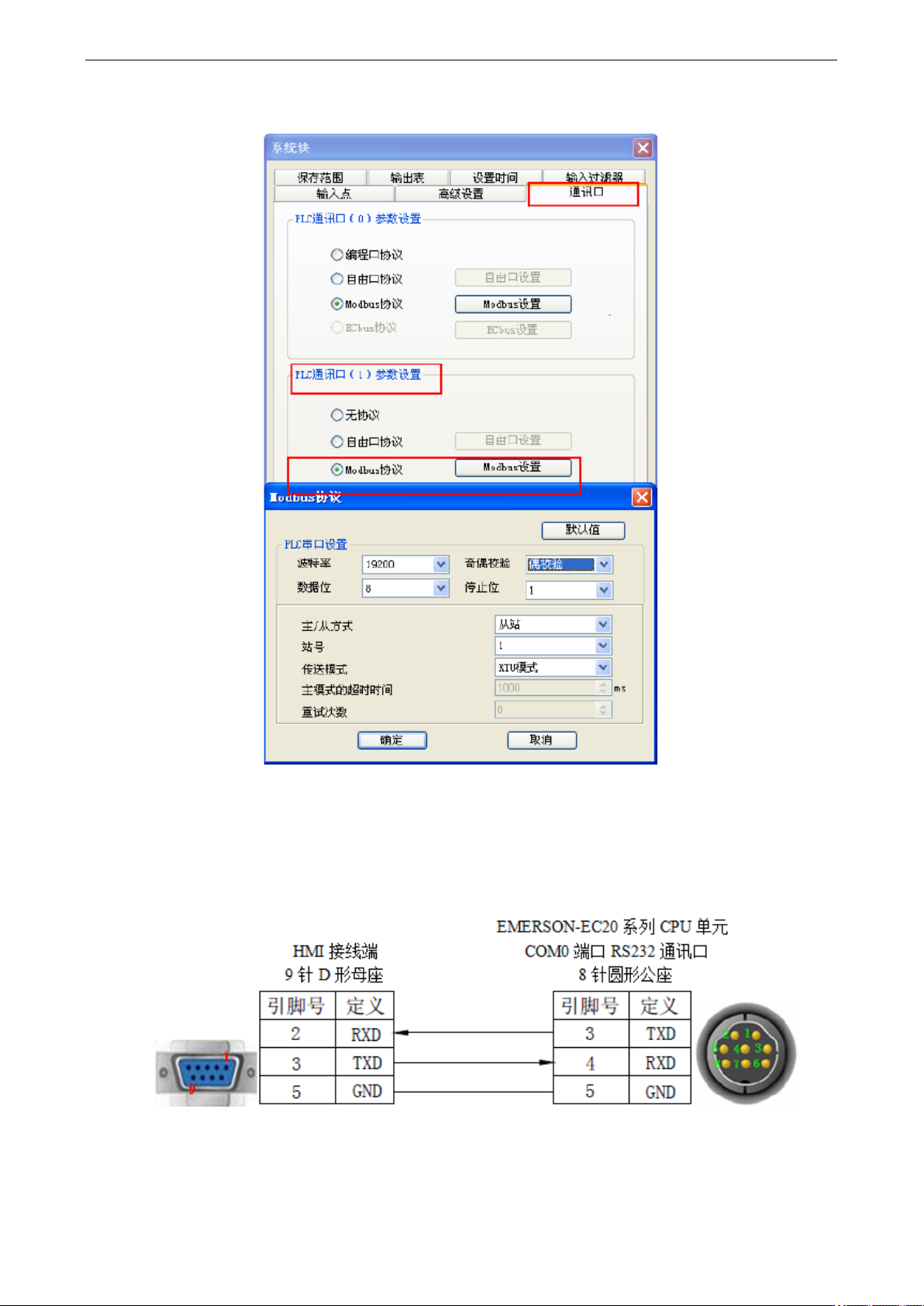

（2）COM1 口设置：
17.1.3 电缆制作
1、与艾默生 EC20 系列 PLC 连接，使用 COM0 通讯口（RS232）时，电缆制作图如下所示：
（图 1）
