TS 系列人 机界面用户手册 [ 通 讯篇 ] 17 艾默生 PLC 连接 说明 256 （ 2 ） COM1 口设置： 17.1.3 电缆制作 1 、与艾默生 EC20 系列 PLC 连接，使用 COM0 通讯 口（ RS232 ）时，电缆制 作图如下所示： （图 1 ）
TS 系列人机界面用户手册[通讯篇] 17 艾默生 PLC 连接说明
255
2、PLC 设置
（1）COM0 口设置：
TS 系列人机界面用户手册[通讯篇] 17 艾默生 PLC 连接说明
256
（2）COM1 口设置：
17.1.3 电缆制作
1、与艾默生 EC20 系列 PLC 连接，使用 COM0 通讯口（RS232）时，电缆制作图如下所示：
（图 1）
TS 系列人机界面用户手册[通讯篇] 17 艾默生 PLC 连接说明
257

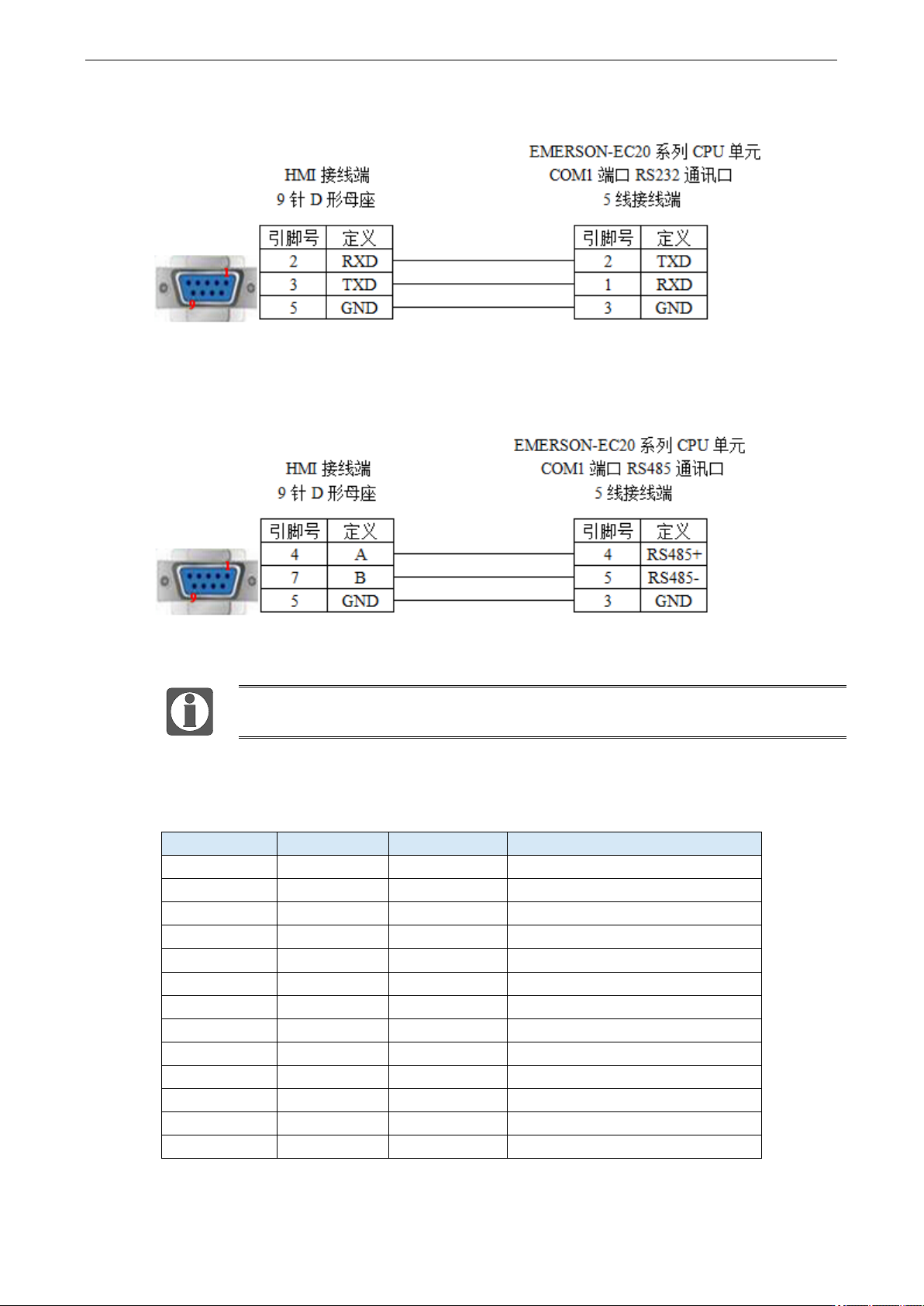

2、与艾默生 EC20 系列 PLC 连接，使用 COM1 通讯口（RS232）时，电缆制作图如下所示：
（图 2）
3、与艾默生 EC20 系列 PLC 连接，使用 COM1 通讯口（RS485）时，电缆制作图如下所示：
（图 3）
艾默生 EC20 系列 PLC 的 COM1 通讯口支持 RS232 和 RS485 接线方式。
17.1.4 设备地址
PLC 地址类型
可操作范围
对象类型
说明
X
0~377
Bit
输入
Y
0~377
Bit
输出
M
0~2047
Bit
内部辅助继电器
S
0~1023
Bit
特殊辅助继电器
T
0~255
Bit
定时器
C
0~255
Bit
计数器
SM
0~255
Bit
特殊内部辅助继电器
D
0~7999
Word/DWord
数据寄存器
SD
0~255
Word/DWord
作为寄存器使用
Z
0~15
Word
作为寄存器使用
T
0~255
Word/DWord
作为寄存器使用
C16
0~199
Word
16 位计数器
C32
200~255
DWord
32 位计数器
