TS 系列人机界面用户手册[通讯篇] 17 艾默生 PLC 连接说明
257
2、与艾默生 EC20 系列 PLC 连接，使用 COM1 通讯口（RS232）时，电缆制作图如下所示：
（图 2）
3、与艾默生 EC20 系列 PLC 连接，使用 COM1 通讯口（RS485）时，电缆制作图如下所示：
（图 3）
艾默生 EC20 系列 PLC 的 COM1 通讯口支持 RS232 和 RS485 接线方式。
17.1.4 设备地址
PLC 地址类型
可操作范围
对象类型
说明
X
0~377
Bit
输入
Y
0~377
Bit
输出
M
0~2047
Bit
内部辅助继电器
S
0~1023
Bit
特殊辅助继电器
T
0~255
Bit
定时器
C
0~255
Bit
计数器
SM
0~255
Bit
特殊内部辅助继电器
D
0~7999
Word/DWord
数据寄存器
SD
0~255
Word/DWord
作为寄存器使用
Z
0~15
Word
作为寄存器使用
T
0~255
Word/DWord
作为寄存器使用
C16
0~199
Word
16 位计数器
C32
200~255
DWord
32 位计数器
TS 系列人机界面用户手册[通讯篇] 18 施耐德 PLC 连接说明
258
18 施耐德 PLC 连接说明
本章主要介绍触摸屏与施耐德 PLC 通讯设备的连接说明。
信捷TS系列触摸屏最高支持187.5K波特率。
在通讯过程中，请勿带电插拔电缆，否则容易导致设备串口损坏。
触摸屏软件版本升级，通讯协议设备地址范围会有部分变动，以软件中设备地
址范围为准。
18.1 施耐德 Micro/Neza/Twido 系列
18.1.1 设备类型
系列名
CPU 单元
连接模组
通讯类型
电缆制作
在 TouchWin Pro
中 PLC 型号选项
Micro 系列
TSX 37-05
TSX 37-08
TSX 37-10
TSX 37-21/22
CPU 单元直接连接
RS485
图 1
施耐德
Micro/Neza/Twido
系列
Twido 系列
Twido 系列
CPU 单元
CPU 单元直接连接
RS485
图 1
M 系列
M218
M238
M258
CPU 单元直接连接
RS485
图 2
NEZA 系列
TSX07 系列
CPU 单元
CPU 单元直接连接
RS485
图 1
18.1.2 参数设置
1、HMI 设置
参数项
推荐设置
可选设置
注意事项
PLC 类型
施耐德 Micro/Neza/Twido 系列
无
通讯口类型
RS485
数据位
8
停止位
1
校验
无
波特率
19200
9600/19200/38400/57600/115200
站号
1
0~255

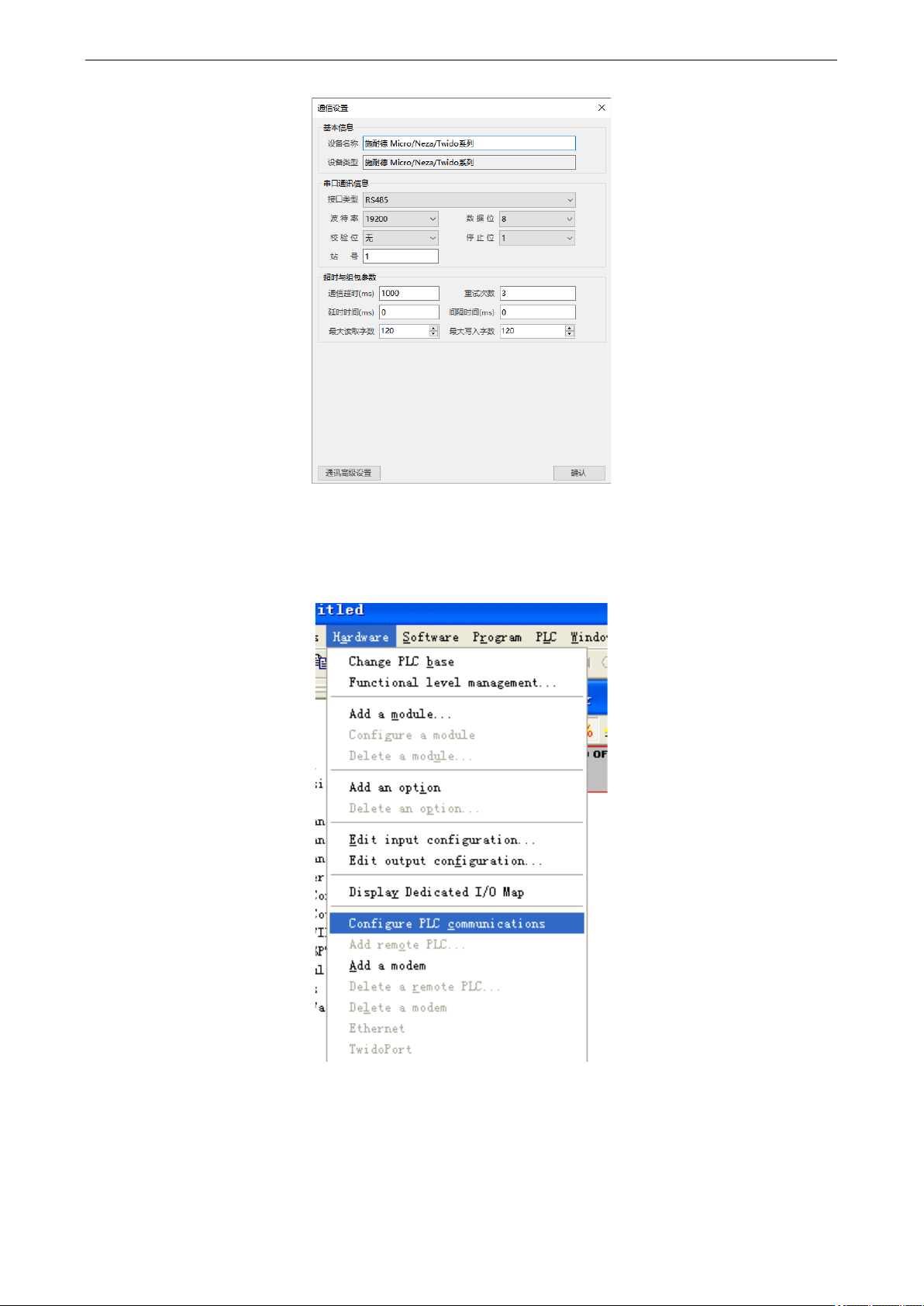

施耐德 Micro/Neza/Twido 系列协议默认通讯参数：
TS 系列人机界面用户手册[通讯篇] 18 施耐德 PLC 连接说明
259
2、PLC 设置
点击“Hardward/Configure PLC communications”，设置其通讯参数：
