18 施耐德 PLC 连接说明
本章主要介绍触摸屏与施耐德 PLC 通讯设备的连接说明。
信捷TS系列触摸屏最高支持187.5K波特率。
在通讯过程中，请勿带电插拔电缆，否则容易导致设备串口损坏。
触摸屏软件版本升级，通讯协议设备地址范围会有部分变动，以软件中设备地
址范围为准。
18.1 施耐德 Micro/Neza/Twido 系列
18.1.1 设备类型
系列名
CPU 单元
连接模组
通讯类型
电缆制作
在 TouchWin Pro
中 PLC 型号选项
Micro 系列
TSX 37-05
TSX 37-08
TSX 37-10
TSX 37-21/22
CPU 单元直接连接
RS485
图 1
施耐德
Micro/Neza/Twido
系列
Twido 系列
Twido 系列
CPU 单元
CPU 单元直接连接
RS485
图 1
M 系列
M218
M238
M258
CPU 单元直接连接
RS485
图 2
NEZA 系列
TSX07 系列
CPU 单元
CPU 单元直接连接
RS485
图 1
18.1.2 参数设置
1、HMI 设置
参数项
推荐设置
可选设置
注意事项
PLC 类型
施耐德 Micro/Neza/Twido 系列
无
通讯口类型
RS485
数据位
8
停止位
1
校验
无
波特率
19200
9600/19200/38400/57600/115200
站号
1
0~255
施耐德 Micro/Neza/Twido 系列协议默认通讯参数：
TS 系列人机界面用户手册[通讯篇] 18 施耐德 PLC 连接说明
259
2、PLC 设置

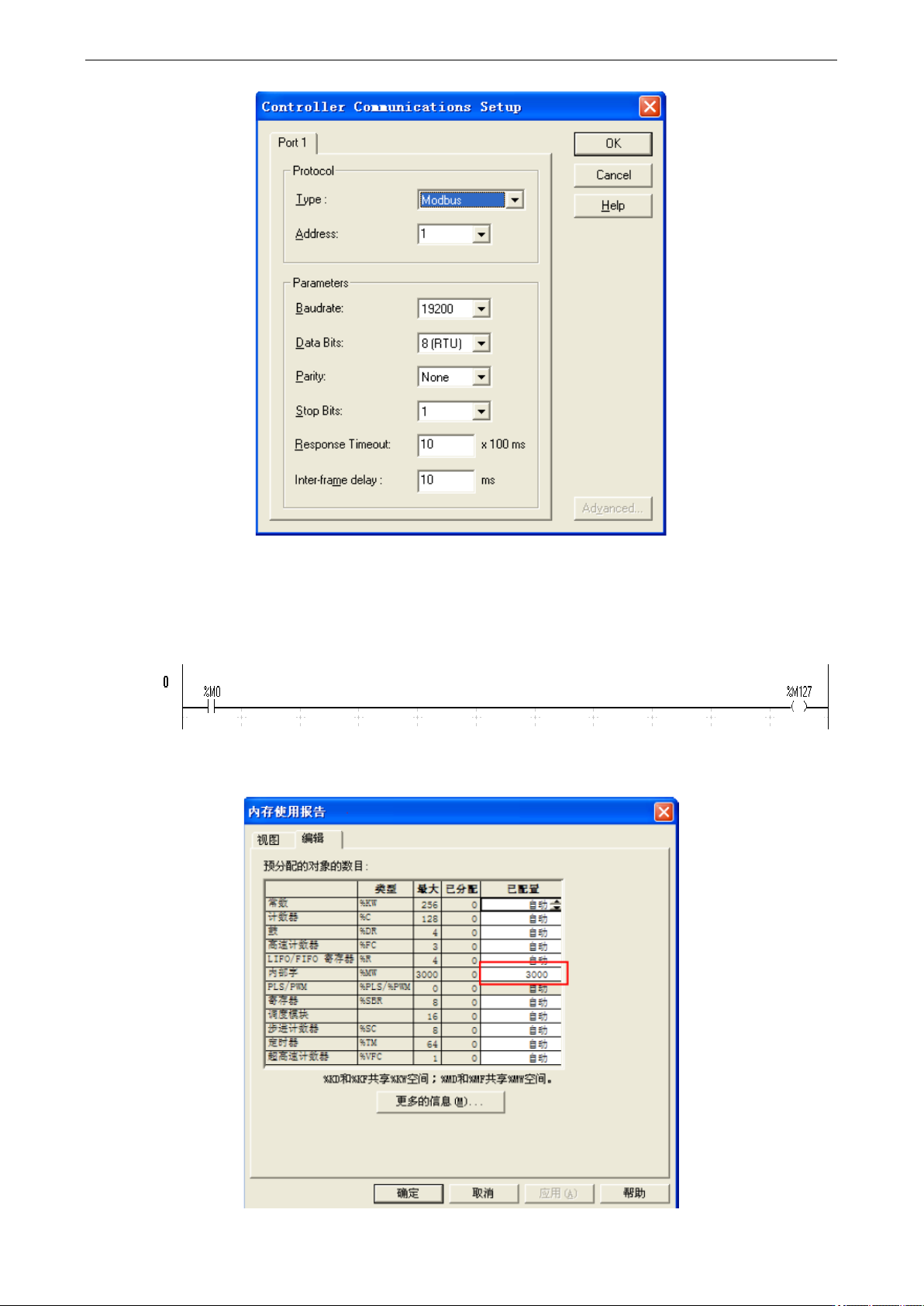

点击“Hardward/Configure PLC communications”，设置其通讯参数：
TS 系列人机界面用户手册[通讯篇] 18 施耐德 PLC 连接说明
260
说明：
（1）Twido PLC 对象地址是采用动态管理的方法，可以在 PLC 编辑软件中将范围放大，但是被
放大的对象，最大值对象地址必须在 PLC 中被输出或者被操作过，这样被放大的地址才可以正常
使用。Eg：开放 M 位对象地址范围为 127，通过 PLC 编程软件输出%M127。
（2）开放字对象地址范围，在“控制器”—“内存使用”—“编辑”中将“内部字”对象“已配
置”中“自动”输入一个数值，Eg：输入 3000，这样%MW3000 以前的所有地址可以数据交换。
