TS 系列人机界面用户手册[通讯篇] 18 施耐德 PLC 连接说明
259
2、PLC 设置
点击“Hardward/Configure PLC communications”，设置其通讯参数：
TS 系列人机界面用户手册[通讯篇] 18 施耐德 PLC 连接说明
260
说明：
（1）Twido PLC 对象地址是采用动态管理的方法，可以在 PLC 编辑软件中将范围放大，但是被
放大的对象，最大值对象地址必须在 PLC 中被输出或者被操作过，这样被放大的地址才可以正常
使用。Eg：开放 M 位对象地址范围为 127，通过 PLC 编程软件输出%M127。
（2）开放字对象地址范围，在“控制器”—“内存使用”—“编辑”中将“内部字”对象“已配
置”中“自动”输入一个数值，Eg：输入 3000，这样%MW3000 以前的所有地址可以数据交换。
TS 系列人机界面用户手册[通讯篇] 18 施耐德 PLC 连接说明
261

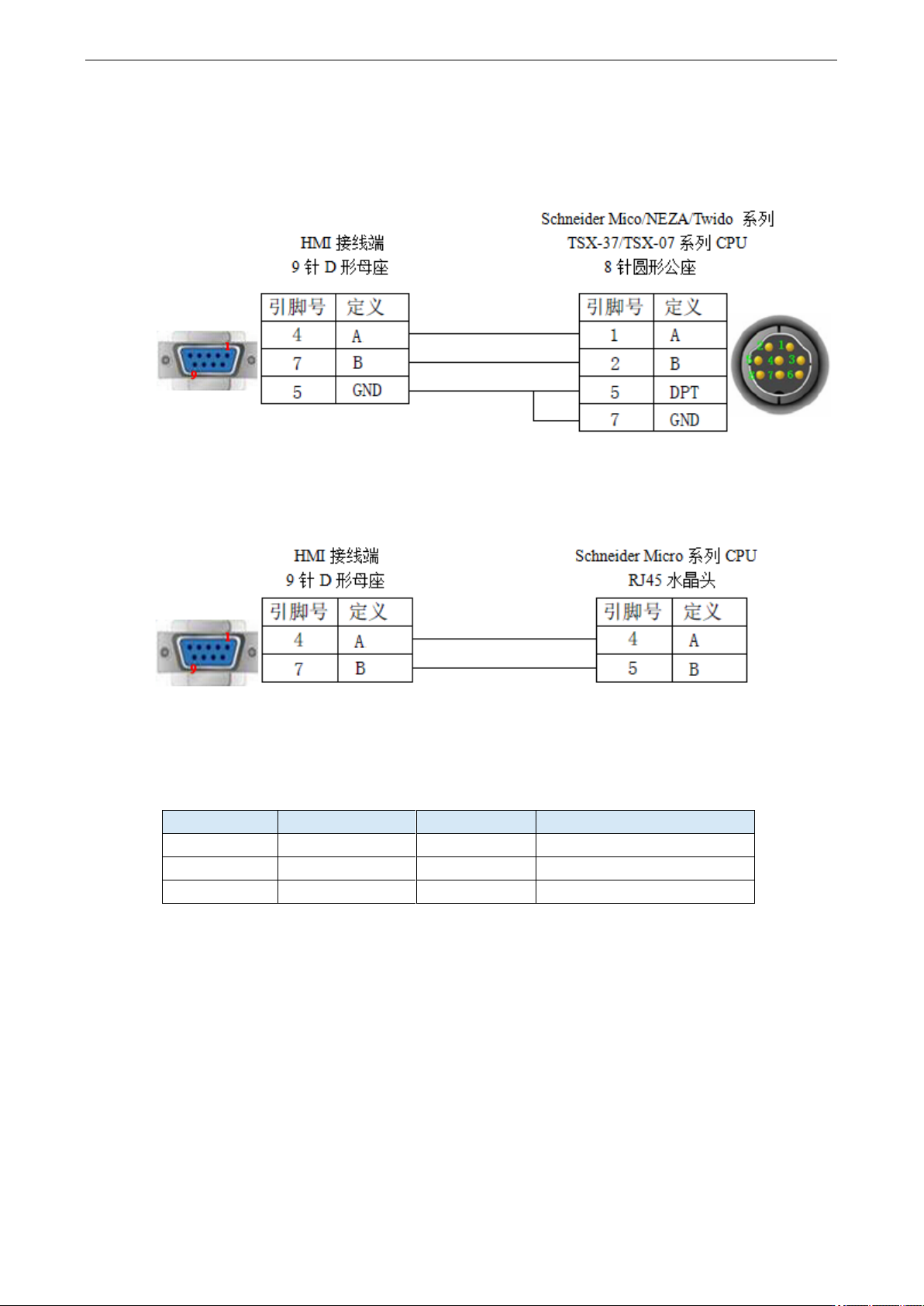

18.1.3 电缆制作
1、CPU 单元直接连接方式：
（图 1）
2、M238 RJ-45 采用 RS485 连接方式：
（图 2）
18.1.4 设备地址
PLC 地址类型
可操作范围
对象类型
说明
M
0~2047
Bit
内部辅助继电器
MW
0.00~65535.15
Bit
内部辅助继电器
MW
0~2047
Word/DWord
寄存器
