TS 系列人机界面用户手册[通讯篇] 19 海为 PLC 连接说明
264
19.1.4 设备地址
PLC 地址类型
地址范围
Modbus 地址表
读写类型
说明
X
X0~X1023
0~1023
可读
输入
Y
Y0~Y1023
1536~2559
可读/写
输出
M
M0~M12287
3072~15359
可读/写
内部辅助继电器
T
T0~T1023
15360~16383
可读/写
计时器
C
C0~C255
16384~16639
可读/写
计数器
SM
SM0~SM215
16896~17111
全部可读
部分可写
系统状态位
S
S0~S2047
28672~30719
可读/写
步进状态位
CR
00~4F
全部可读
部分可写
模拟量及特殊模块
参数寄存器
AI
AI0~AI255
0000~00FF
可读
模拟量输入寄存器
AQ
AQ0~AQ255
0100~01FF
可读/写
模拟量输出寄存器
V
V0~V14847
0200~3BFF
可读/写
内部寄存器
TCV
TCV0~TCV1023
3C00~3FFF
可读/写
计时器
CCV
CCV0~CCV255
4000~40FF
可读/写
计数器
SV
SV0~SV154
4400~448B
全部可读
部分可写
系统寄存器
TS 系列人机界面用户手册[通讯篇] 19 海为 PLC 连接说明
265
19.2 海为以太网（Haiwellbus TCP）系列
19.2.1 设备类型
系列名
通讯类型
电缆制作
在 TouchWin Pro 中 PLC 型号选项
海为 PLC
RJ45
图 1 或图 2
Haiwellbus TCP 协议
19.2.2 参数设置
1、PLC 软件设置
打开 PLC 软件，在以太网设置中将 PLC 的 IP 地址设为 192.168.1.111。
2、人机界面软件设置
（1）选择人机界面型号带-E 后，点击进入下一步，在设备列表中选择“Net1”，在“设置本机
IP”中设置人机界面使用 IP 地址，只要不和网络中其他 IP 冲突即可，本例中 PLC 站号为
192.168.1.111，自身设备可设为 192.168.1.11；

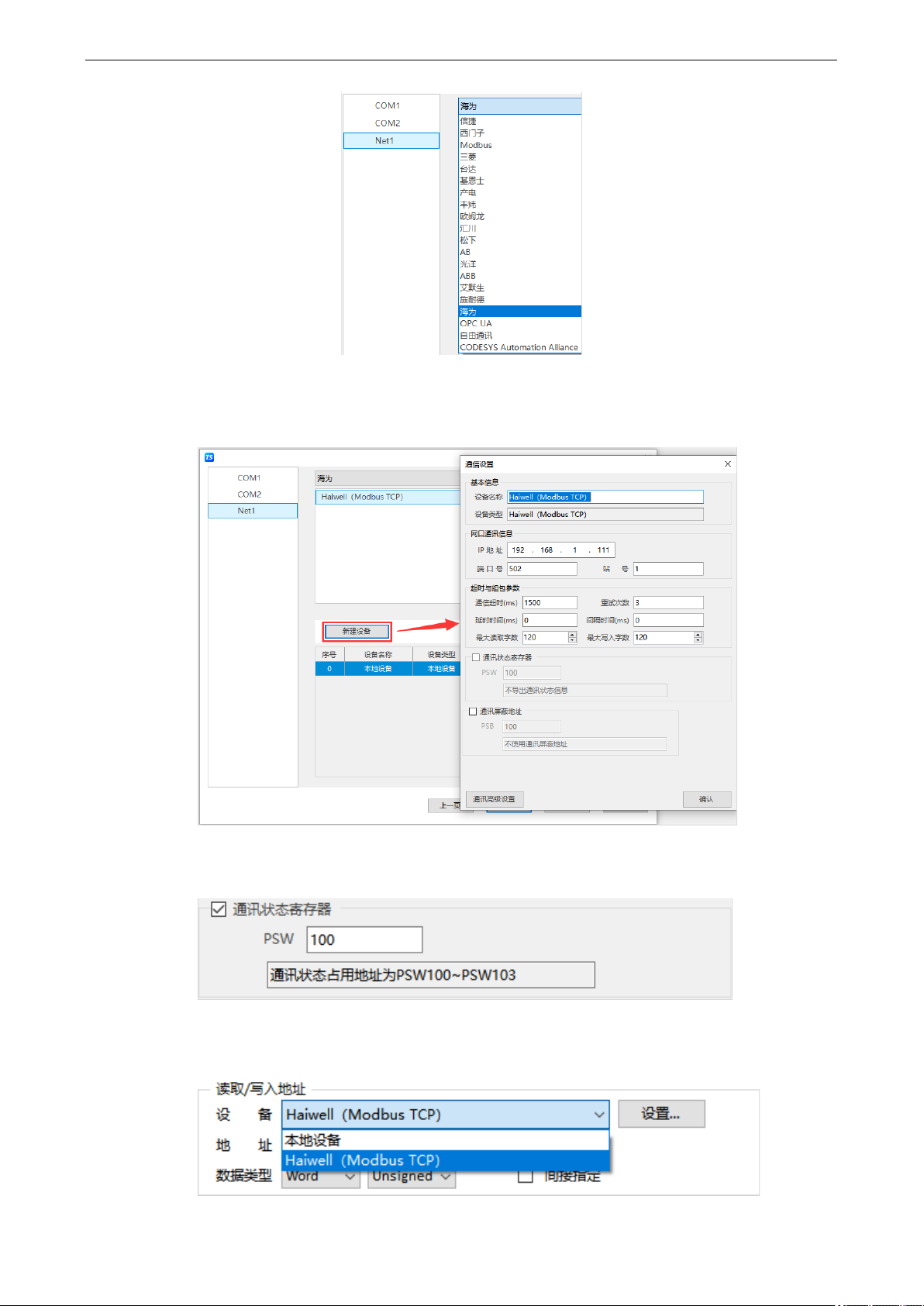

（2）选中“Net1”，单击下拉按钮，在品牌列表中选择“海为”：
TS 系列人机界面用户手册[通讯篇] 19 海为 PLC 连接说明
266
（3）鼠标单击型号列表中的“Haiwell（Modbus TCP）”，然后选择“新建设备”，在弹出的通
信设置窗口中设置通信参数，此 IP 地址为海为 PLC 的 IP 地址（可通过 PLC 软件设定），
端口号为 PLC 软件中设置的“本站端口号”（十进制）；设置完成后点击“确认”。
（4）勾选“通讯状态寄存器”，PSW 设为 100，择 PSW100~PSW103 分别为通讯成功次数、通
讯错误次数、通讯超时次数、通讯失败站号，这个通讯状态地址客户可以自行设置；
（5）设置完成后，单击“确定”，结束设置，进入画面编辑界面；在画面放置一个数据输入部件，
在设备下拉条中，选择相应的设备“Haiwell（Modbus TCP）”。
