TS系列人机界面用户手册【通讯篇】（HSC03 202600506 1.9.1）V1-2026.5.6.pdf - 第281页

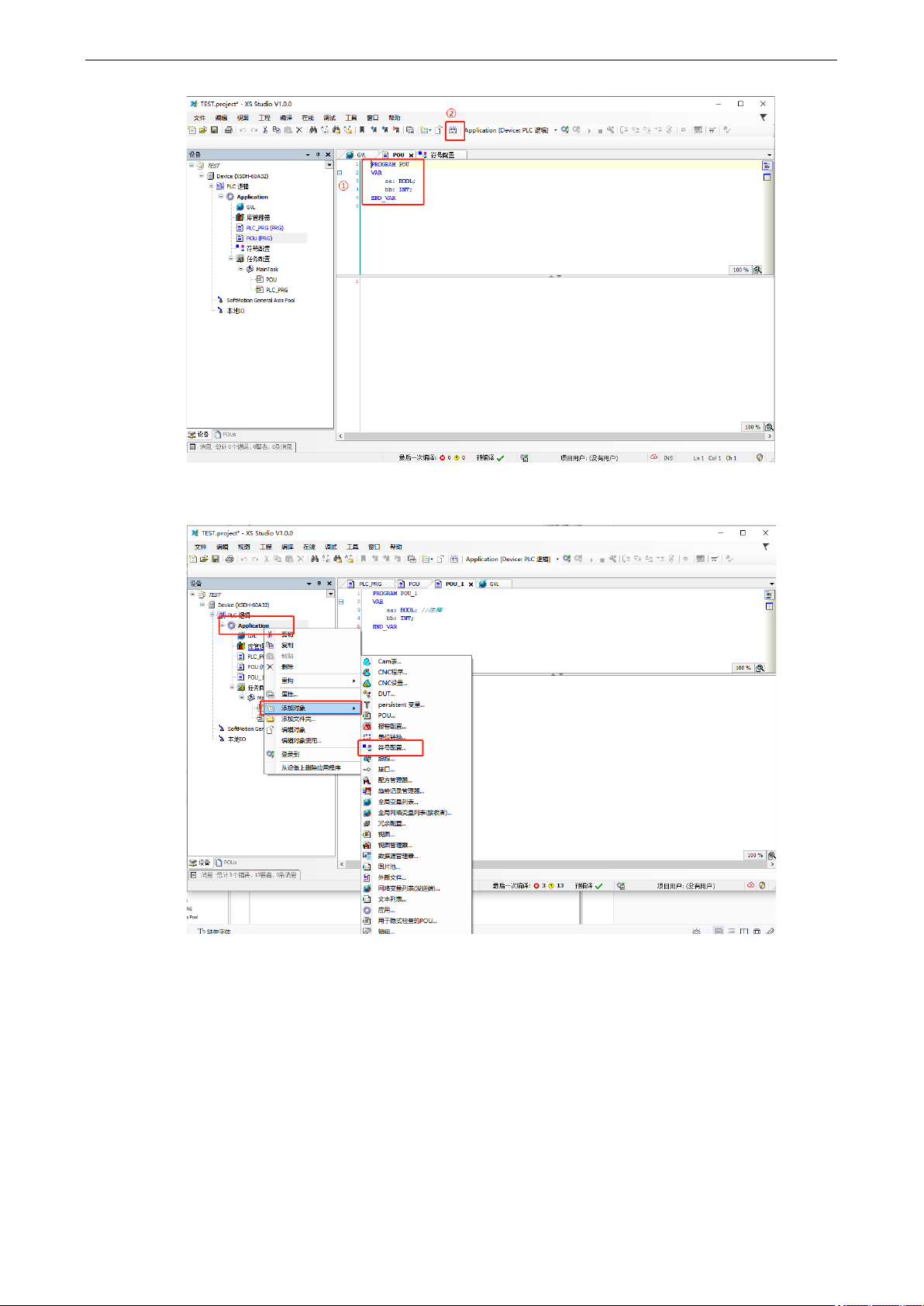

TS 系列人 机界面用户手册 [ 通 讯篇 ] 20 OPC UA 设备连接说明 269 （ 2 ）在 PLC 中添加变量 ，以新建 POU 添加变量 为例：右击 Application -- 添加对象 -PO U ； （ 3 ）此处以在 POU 中添加变量 创建 BOOL 型变量 aa 、 INT 型变量 bb 为例，当前支 持数据类型 见 2.4.4 章节 ，创建完成后 点击编译；
TS 系列人机界面用户手册[通讯篇] 20 OPC UA 设备连接说明
268
20 OPC UA 设备连接说明
本章主要介绍触摸屏与 OPC UA 通讯设备的连接说明。
信捷TS系列触摸屏最高支持187.5K波特率。
在通讯过程中，请勿带电插拔电缆，否则容易导致设备串口损坏。
触摸屏软件版本升级，通讯协议设备地址范围会有部分变动，以软件中设备地
址范围为准。
20.1 OPC UA Client—标签通讯
20.1.1 设备类型
适用于支持 OPC UA 协议，本章节主要以信捷 XS 系列 PLC 为例，进行 OPC UA Client 标签协议
通讯。
系列名
CPU 单元
连接模组
通讯类型
电缆制作
在 TouchWin Pro
中 PLC 型号选项
XS 系列
XS3/XSDH
XSLH/XSA
CPU 直连
RJ45
图 1 或图 2
OPC UA Client
20.1.2 参数设置
以 XSDH 系列 PLC 为例，使用信捷 XS Studio 软件说明信捷 XS 系列（Codesys）协议设备通讯设
置。
1、PLC 软件变量创建与标签导出
（1）打开 XS Studio 软件新建工程，选择标准工程，并选择 XSDH-60A32 机型，选择完成后点击
确定；
TS 系列人机界面用户手册[通讯篇] 20 OPC UA 设备连接说明
270
（4）右击 Application--添加对象-符号配置；
（5）点击打开，勾选所有选项，点击编译；
