TS 系列人机界面用户手册[通讯篇] 20 OPC UA 设备连接说明
282

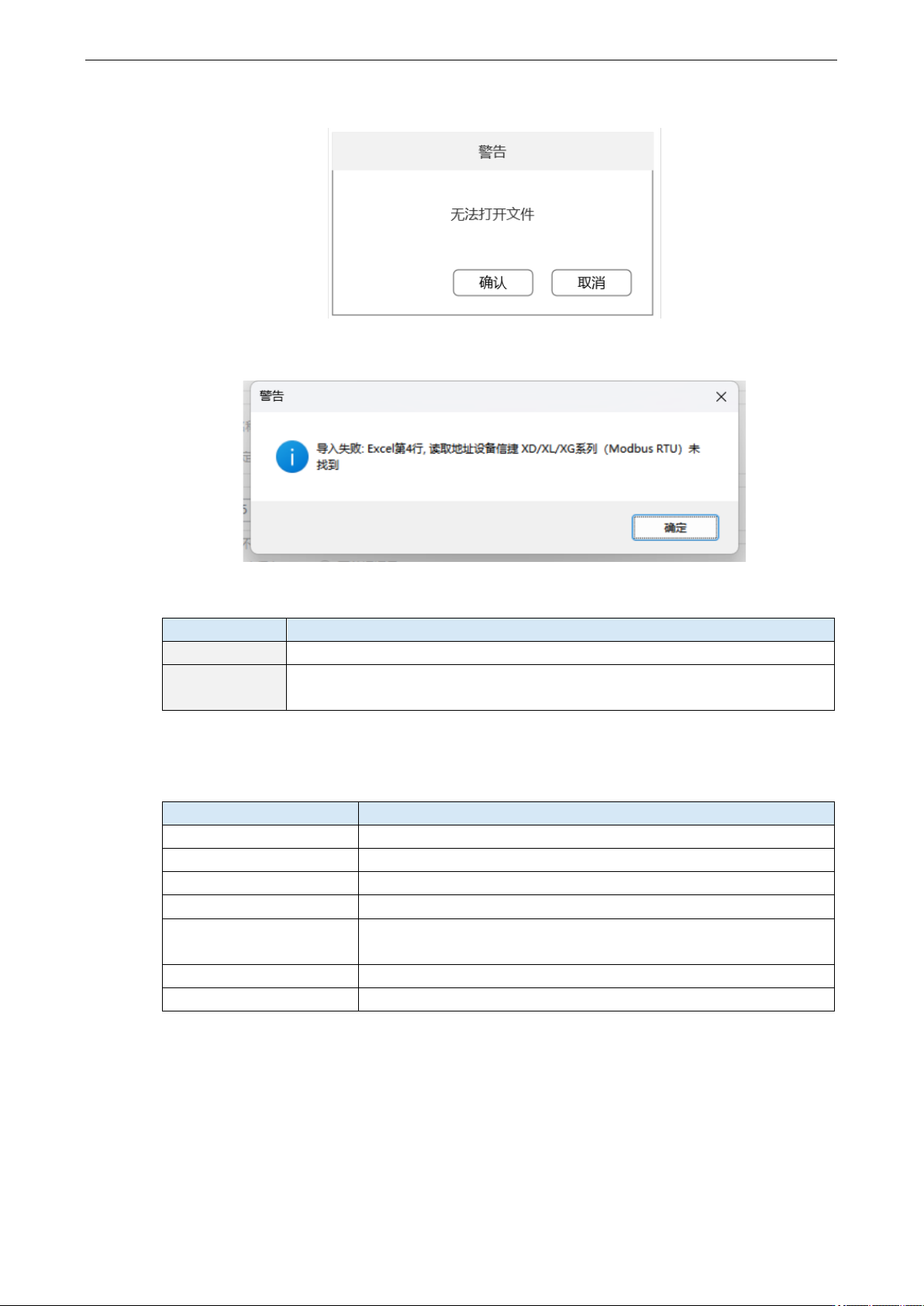

导出成功时候
格式错误时
格式正确内容错误时候
项目
说明
启动
可对开启的服务进行关闭，勾选即为启用，否则为关闭。
服务器设置
点击服务器配置可再次进入到服务器属性页面，对服务器的相关设置进行修
改配置。
20.2.3性能指标
项目
说明
最大 OPC UA 节点数
10000
单一节点最大数组长度
255
读取最慢时间
100ms
Client Session 数量
100
单一 Client Session 可用
的 Subscription 个数
64
最小发布间隔
100ms
分组节点添加上限
128 个
可根据实际情况进行相应调整
20.2.4补充说明：
（1）双网口机型每个网口都需要支持，单网口单服务器只可创建一个，重复添加则提示“已存在
创建的 OPC UA Sever 服务端”。
（2）一个网口对应一个 sever。
TS 系列人机界面用户手册[通讯篇] 20 OPC UA 设备连接说明
283
（3）群组节点和数据节点名称中文、其他语言、特殊字符输入以及数量上限 300 字节，可以正常
通信。
（4）导入格式校验，进行异常行提示，超限提示，不导入。
（5）导入后默认关闭状态。
（6）匿名的浏览、读取、写入均可设置。
（7）用户权限的浏览、读取、写入均可设置。

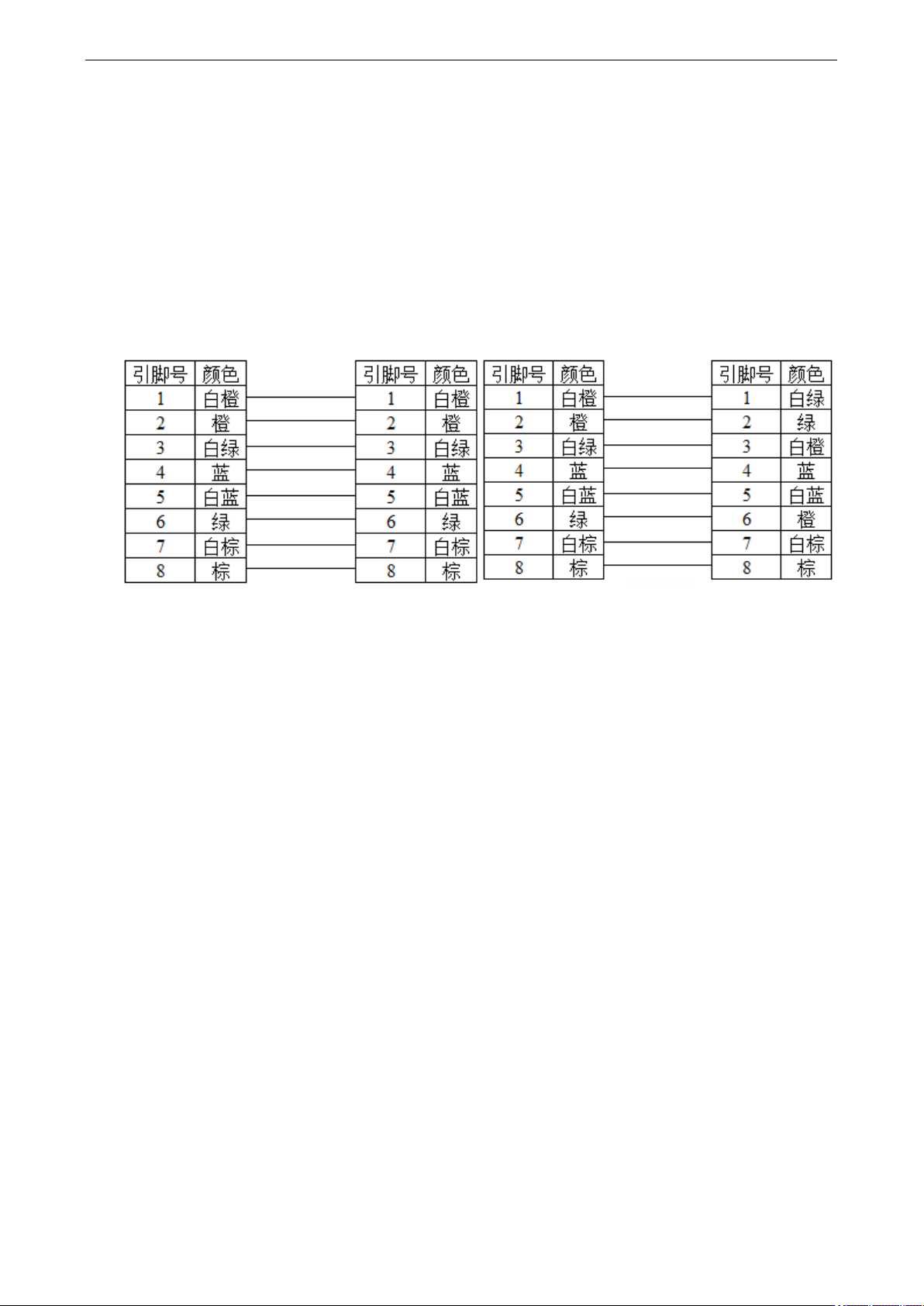

20.2.5 电缆制作
RJ45 直连线（Straight Through Cable）（接 HUB）或 RJ45 交叉线（Crossover Cable）：
（图 1） （图 2）
TS 系列人机界面用户手册[通讯篇] 21 Codesys 系列 PLC 连接说明
284
21 Codesys 系列 PLC 连接说明
本章主要介绍触摸屏与 Codesys PLC 设备的连接说明。
信捷TS系列触摸屏最高支持187.5K波特率。
在通讯过程中，请勿带电插拔电缆，否则容易导致设备串口损坏。
触摸屏软件版本升级，通讯协议设备地址范围会有部分变动，以软件中设备地
址范围为准。
21.1 CODESYS PLC 系列—MODBUS RTU/MODBUS TCP 协议
21.1.1 设备类型
本章节主要以信捷 XS3 系列 PLC 为例，进行 MODBUS RTU/MODBUS TCP 协议通讯为例。
系列名
连接模组
通讯类型
电缆制作
在 TouchWin Pro 中
PLC 型号选项
XS3
CPU 单元
RS232 通讯口
RS485/232
图 1/2
MODBUS RTU/TCP
（显示器为 Master）

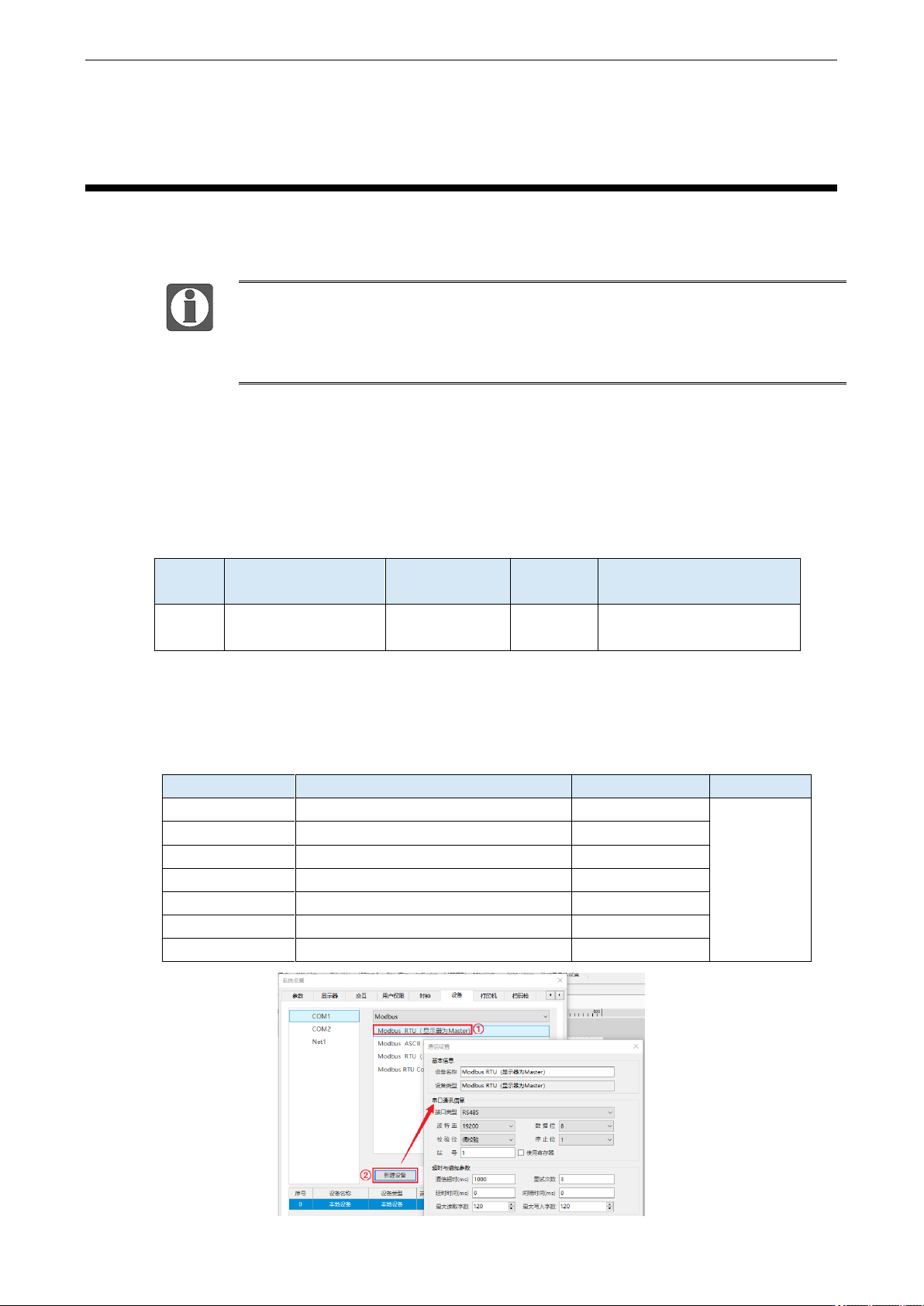

21.1.2 MODBUS RTU 参数设置
1、HMI 设置
参数项
推荐设置
可选设置
注意事项
PLC 类型
Modbus RTU（显示器为 Master）
无
通讯口类型
RS485/232
数据位
8
停止位
1
校验
偶校验
波特率
9600
9600/19200
站号
1
1~255
