TS 系列人机界面用户手册[通讯篇] 20 OPC UA 设备连接说明
283
（3）群组节点和数据节点名称中文、其他语言、特殊字符输入以及数量上限 300 字节，可以正常
通信。
（4）导入格式校验，进行异常行提示，超限提示，不导入。
（5）导入后默认关闭状态。
（6）匿名的浏览、读取、写入均可设置。
（7）用户权限的浏览、读取、写入均可设置。
20.2.5 电缆制作
RJ45 直连线（Straight Through Cable）（接 HUB）或 RJ45 交叉线（Crossover Cable）：
（图 1） （图 2）
TS 系列人机界面用户手册[通讯篇] 21 Codesys 系列 PLC 连接说明
284
21 Codesys 系列 PLC 连接说明
本章主要介绍触摸屏与 Codesys PLC 设备的连接说明。
信捷TS系列触摸屏最高支持187.5K波特率。
在通讯过程中，请勿带电插拔电缆，否则容易导致设备串口损坏。
触摸屏软件版本升级，通讯协议设备地址范围会有部分变动，以软件中设备地
址范围为准。
21.1 CODESYS PLC 系列—MODBUS RTU/MODBUS TCP 协议
21.1.1 设备类型
本章节主要以信捷 XS3 系列 PLC 为例，进行 MODBUS RTU/MODBUS TCP 协议通讯为例。
系列名
连接模组
通讯类型
电缆制作
在 TouchWin Pro 中
PLC 型号选项
XS3
CPU 单元
RS232 通讯口
RS485/232
图 1/2
MODBUS RTU/TCP
（显示器为 Master）
21.1.2 MODBUS RTU 参数设置
1、HMI 设置
参数项
推荐设置
可选设置
注意事项
PLC 类型
Modbus RTU（显示器为 Master）
无
通讯口类型
RS485/232
数据位
8
停止位
1
校验
偶校验
波特率
9600
9600/19200
站号
1
1~255
TS 系列人机界面用户手册[通讯篇] 21 Codesys 系列 PLC 连接说明
285

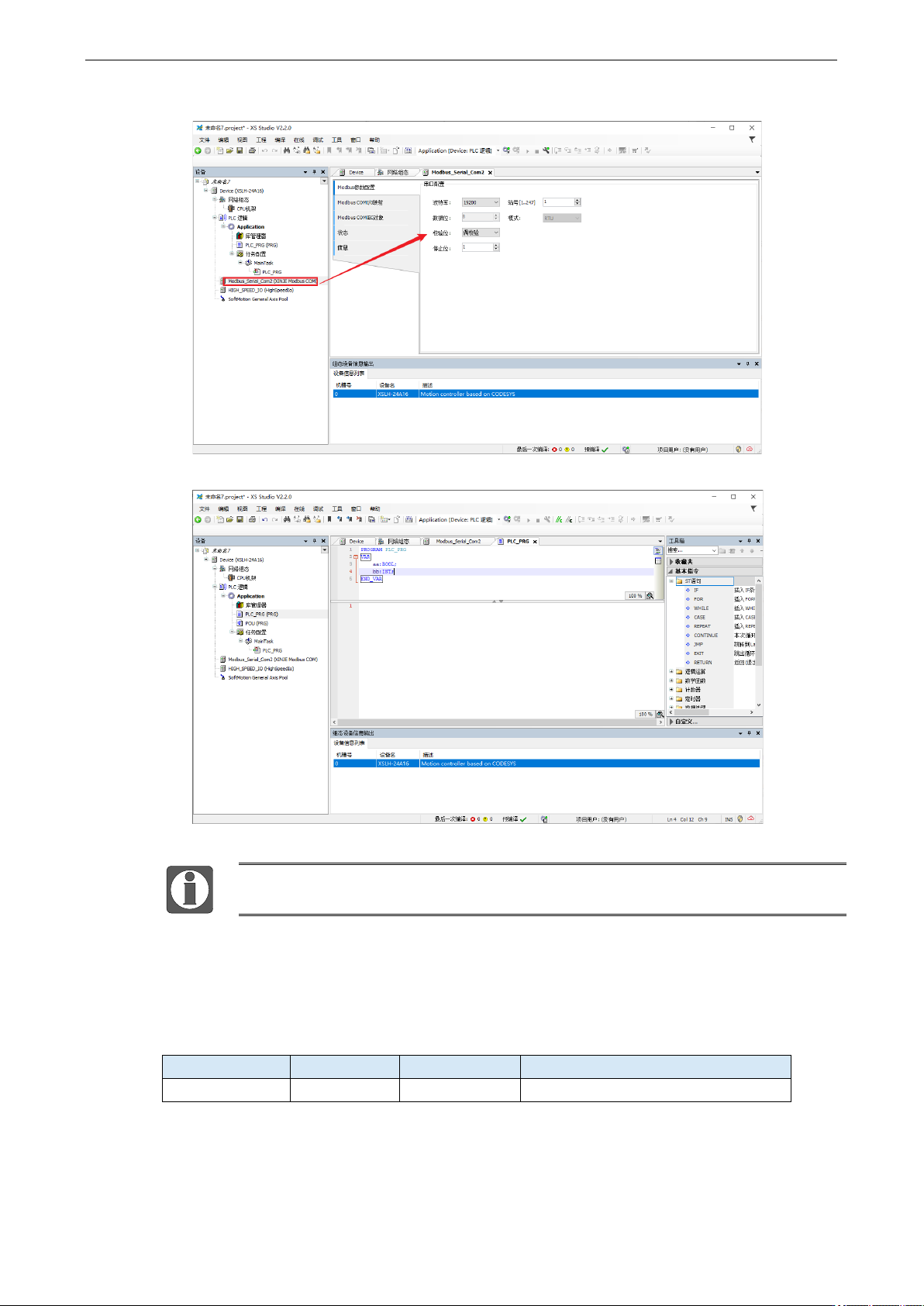

2、XS3 系列 PLC 通讯参数
定义变量：
需注意变量的起始地址范围。
21.1.3 MODBUS TCP 参数设置
1、HMI 参数设置
系列名
通讯类型
电缆制作
在 TouchWin Pro 中 PLC 型号选项
XS3
RJ45
图 3
MODBUS TCP
