TS 系列人机界面用户手册[通讯篇] 21 Codesys 系列 PLC 连接说明
296
数据大类
数据类型
关键字
位数
说明
无符号双整型
UDINT
32
长整型
LINT
64
实数
实数
REAL
32
长实数
LREAL
64
字符串
字符串
STRING
8*N
ASCII 解码
新增支持字取位以及组帧。
标准扩展数据类型
数据大类
数据类型
关键字
位数
说明
字符串
宽字节字符串
WSTRING
16*(N+1)
Unicode 解码
自定义数据类型
数据类型
说明
数组
最多支持三维数组
结构体
支持所有基础数据类型
结构体数组
支持
联合体
支持
TS 系列人机界面用户手册[通讯篇] 22 禾川 PLC 连接说明
297
22 禾川 PLC 连接说明
本章主要介绍触摸屏与禾川 PLC 设备的连接说明。
信捷TS系列触摸屏最高支持187.5K波特率。
在通讯过程中，请勿带电插拔电缆，否则容易导致设备串口损坏。
触摸屏软件版本升级，通讯协议设备地址范围会有部分变动，以软件中设备地
址范围为准。
22.1 禾川 HCR2_Modbus
22.1.1 设备类型
系列名
CPU 单元
连接模组
通讯类型
电缆制作
在 TouchWin Pro 中
PLC 型号选项
禾川
HCR2
CPU 单元直接连接
RS485
图 1
禾川 HCR2-Modbus
22.1.2 参数设置
1、HMI 设置
参数项
推荐设置
可选设置
注意事项
PLC 类型
禾川
HCR2_Modbus
无
通讯口类型
RS485
数据位
8
停止位
1
校验
无校验
波特率
115200
9600/19200/38400/57600/115200
站号
1
0~255

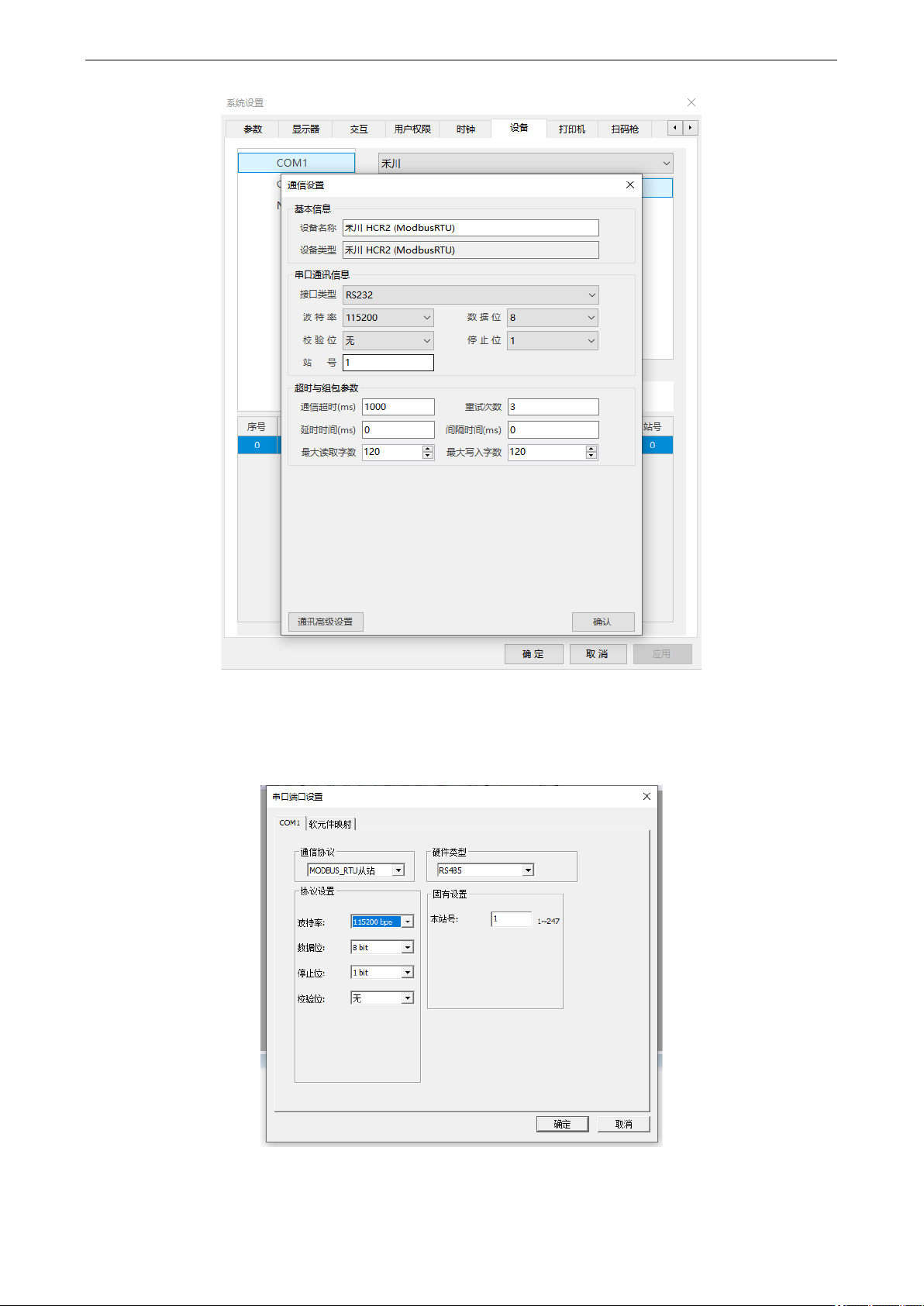

禾川 HCR2-Modbus 协议默认通讯参数：
TS 系列人机界面用户手册[通讯篇] 22 禾川 PLC 连接说明
298
2、PLC 设置
（1）PLC 通信模式选择 Modbus_RTU 从站，并将通信参数设置与触摸屏一致。
