TS 系列人机界面用户手册[通讯篇] 23 倍福 PLC 连接说明
306
23.2 倍福（Ads Label）
23.2.1 设备类型
系列名
通讯类型
电缆制作
在 TouchWin Pro 中 PLC 型号选项
倍福 Twin
CAT2/3 系列
RJ45
图 1/2
倍福（Ads Label）
23.2.2 参数设置
1、PLC 上位机软件设置

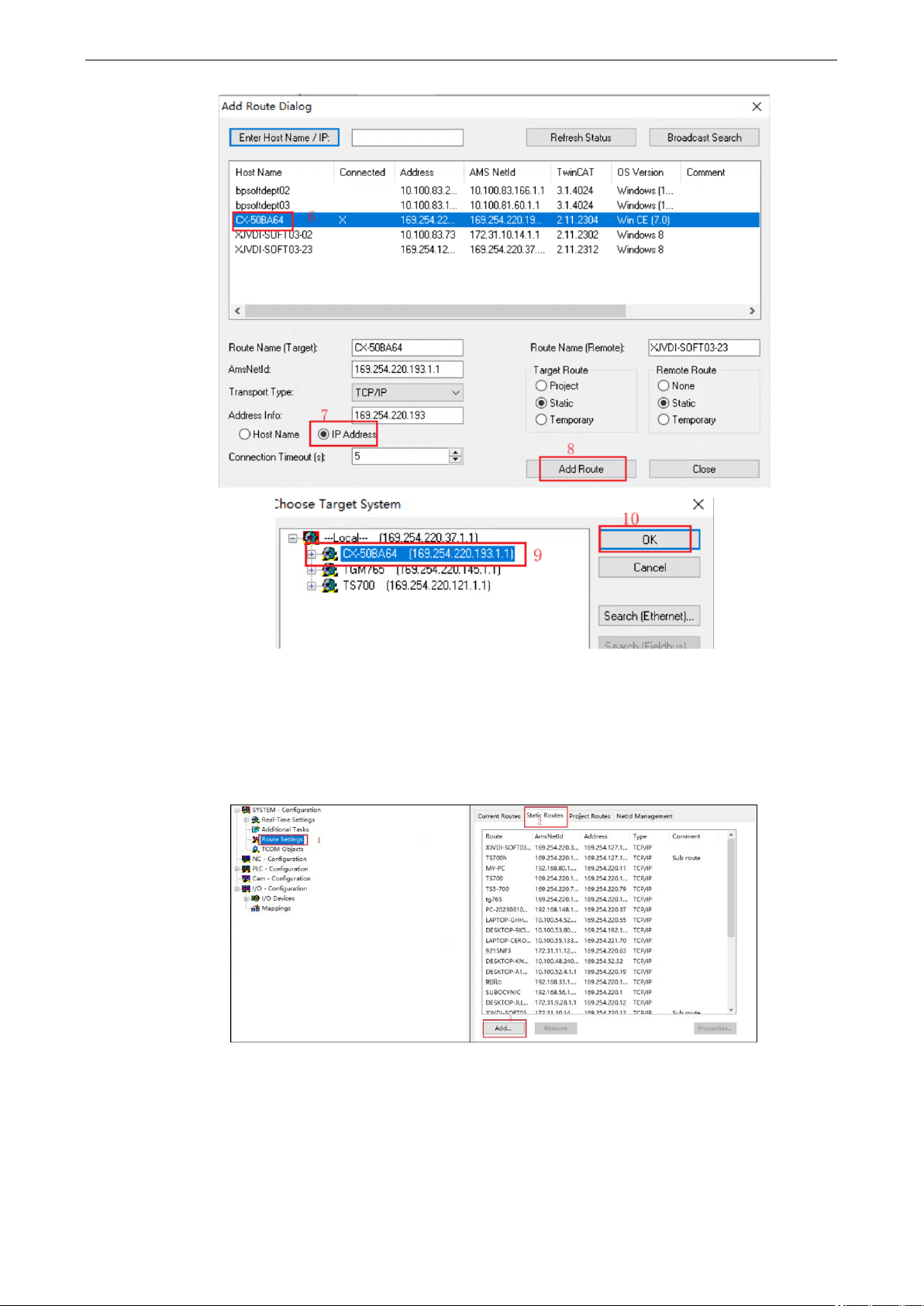

（1）同一网段下扫描 PLC，添加 PLC 路由
TS 系列人机界面用户手册[通讯篇] 23 倍福 PLC 连接说明
307

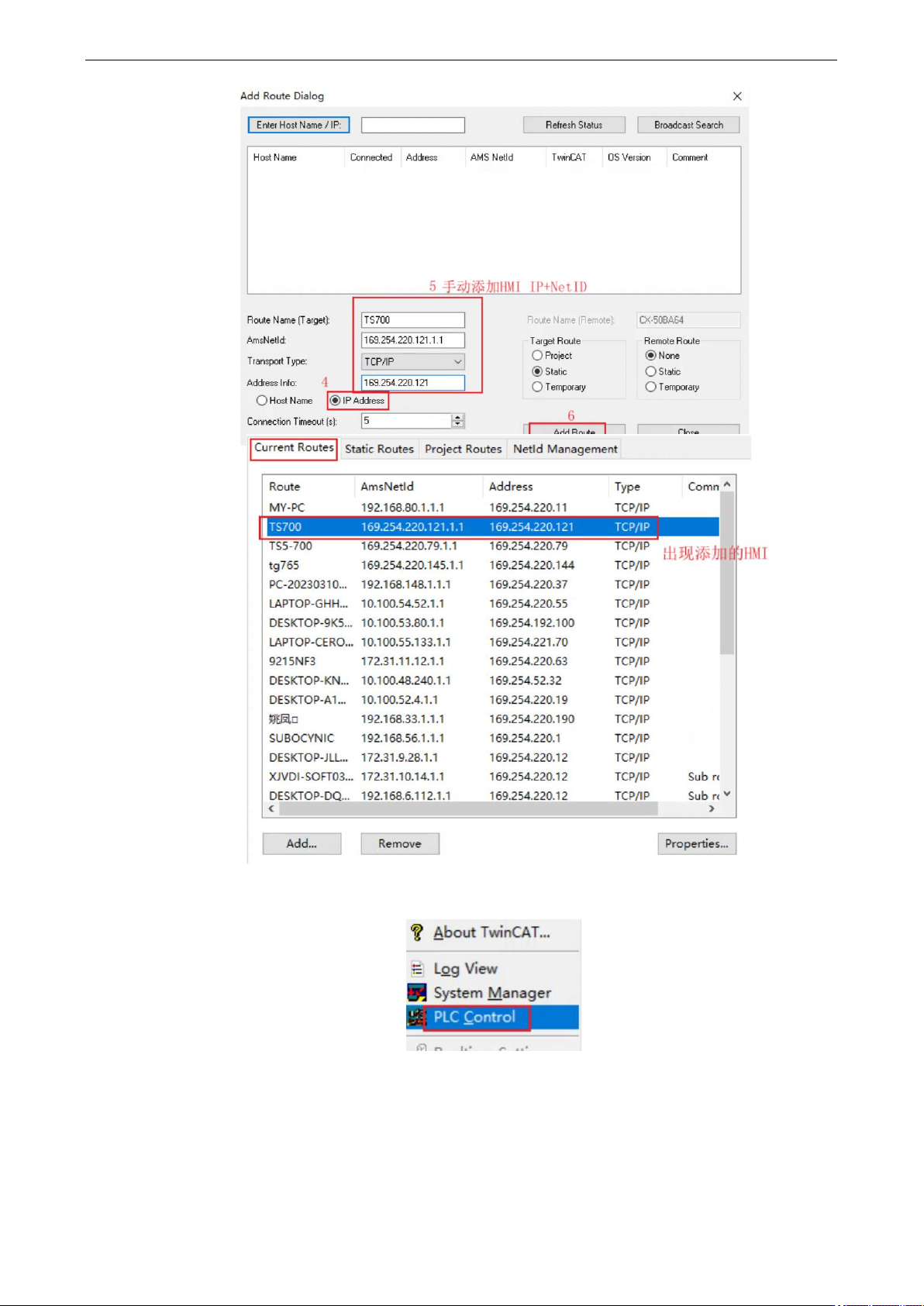

（2）手动添加 HMI 路由（IP+NetID）
2.4.0 版本新增系统寄存器 SPFW495 ~ SPFW498，用户可手动设置 NetID，若未设置，默
认以本地 IP+.1.1 作为 NetID，在线模拟与 PLC 通讯时，需通过功能键设置数值并保存，
再次开启在线模拟，若已在倍福上位机中添加了该路由，则可正常通讯，注意使用在线
模拟时须关闭倍福上位机软件。
TS 系列人机界面用户手册[通讯篇] 23 倍福 PLC 连接说明
308
（3）PLC 程序编写
