TS 系列人机界面用户手册[通讯篇] 2 信捷 PLC 连接说明
20
PLC 地址类型
可操作范围
对象类型
说明
DY3XXXX
0~77
Word
作为数据寄存器用，扩展 ED 板
DS
0~79999
Word
作为数据寄存器用
DSM
0~49999
Word
作为数据寄存器用，特殊功能
DT
0~49999
Word
作为数据寄存器用
DC
0~49999
Word
作为数据寄存器用
DET
0~39
Word
作为数据寄存器用，精确定时
DSE
0~999
Word
作为数据寄存器用，顺序功能块 WAIT 指令专用
DHM
0~47999
Word
作为数据寄存器用，断电保持
DHS
0~3999
Word
作为数据寄存器用，断电保持
DHT
0~7999
Word
作为数据寄存器用，断电保持
DHC
0~7999
Word
作为数据寄存器用，断电保持
DHSC
0~39
Word
作为数据寄存器用，高速计数
TS 系列人机界面用户手册[通讯篇] 2 信捷 PLC 连接说明
21
2.3 信捷 XD/XL/XG 系列（Modbus TCP）
2.3.1 设备类型
系列名
CPU 单元
连接模组
通讯类型
电缆制作
在 TouchWin Pro 中
PLC 型号选项
XD 系列
XL 系列
XG 系列
XD3E
XD5E
XL5E
XGE
CPU 直连
RJ45
图 1 或图 2
信捷 XD/XL/XG 系列
（Modbus TCP）
通讯模块 T-BOX
2.3.2 参数设置
以 XDE 系列 PLC 为例，说明信捷 XD/XL/XG 系列（Modbus TCP）协议设备通讯设置。
1、PLC 软件设置
配置 PLC 以太网参数有两种方法：通过 PLC 软件直接配置和使用串口配置工具 config 来配置，
两处配置相互关联，只要用其中一种方法就好。
方法一：将 PLC 连上电脑，打开 PLC 编程软件，打开软件左侧工程栏中 PLC 配置，双击下面的
“以太网口”，在弹出的配置窗口中手动设置一下 PLC 的以太网参数，设置完成后点击“写入
PLC”：
参数写入后需要重启 PLC 才生效。
TS 系列人机界面用户手册[通讯篇] 2 信捷 PLC 连接说明
22

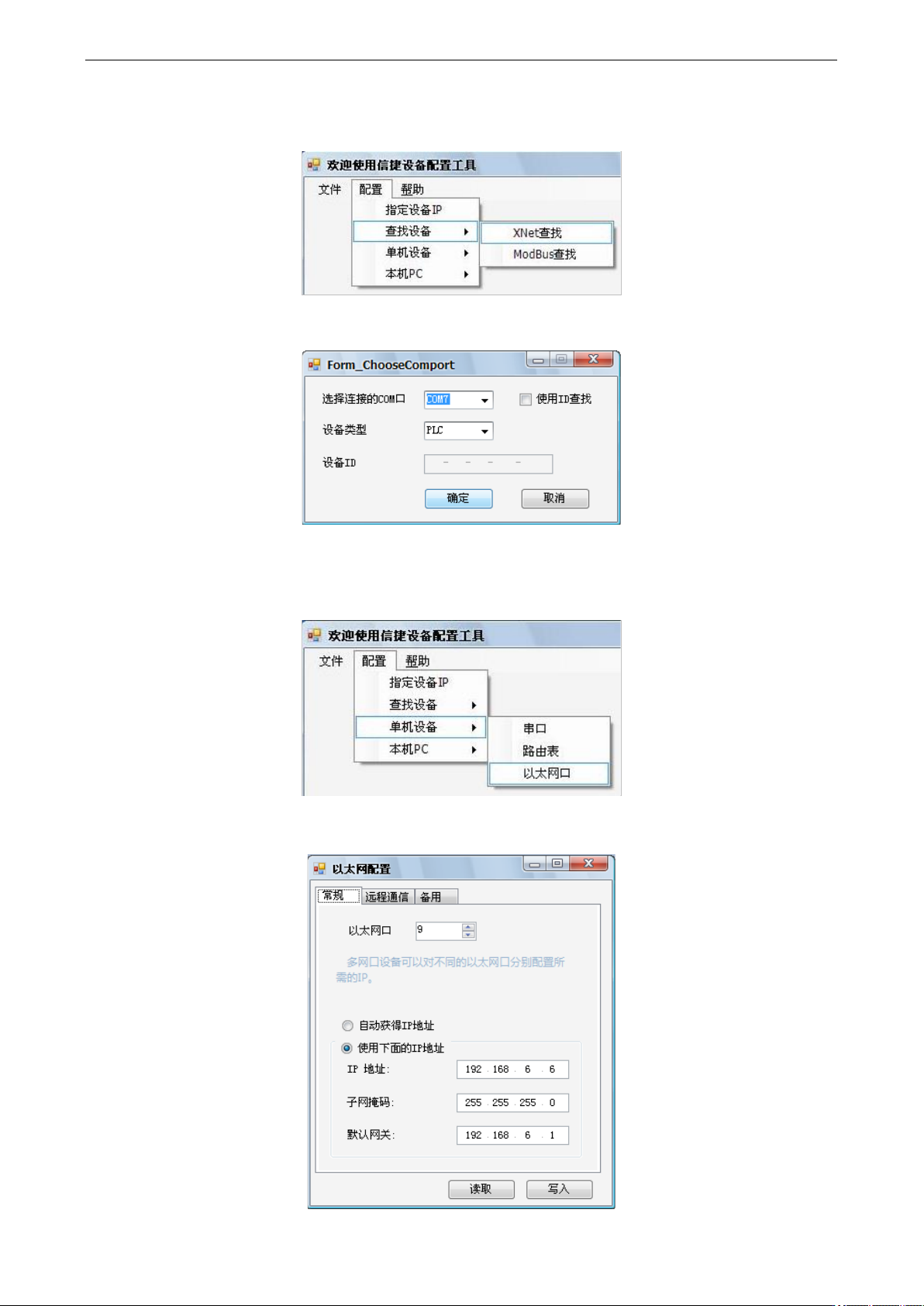

方法二：将 PLC 连上电脑，首先将 PLC 和 config 工具建立连接，打开 config 串口配置工具，点
击配置—查找设备—XNet 查找：
在弹出的窗口中将电脑的端口号设置一下（可以在电脑设备管理器—端口中查看）：
成功查找到 PLC 后，会自动返回到 config 刚打开时的界面；若有报错信息弹出，说明查找 PLC
失败，此时可以检查 PLC 和电脑是否正常连接，重复上述查找操作，直到没有报错信息。
成功连接 PLC 后，点击配置—单机设备—以太网口：
在弹出的窗口中设置一下 PLC 的以太网参数（IP 地址、子网掩码、默认网关），此处以太网口默
认 9，不要修改。设置完成后点击“写入”：
