TS 系列人机界面用户手册[通讯篇] 2 信捷 PLC 连接说明
23
参数写入后 PLC 需要重新上电才生效。
2、人机界面软件设置

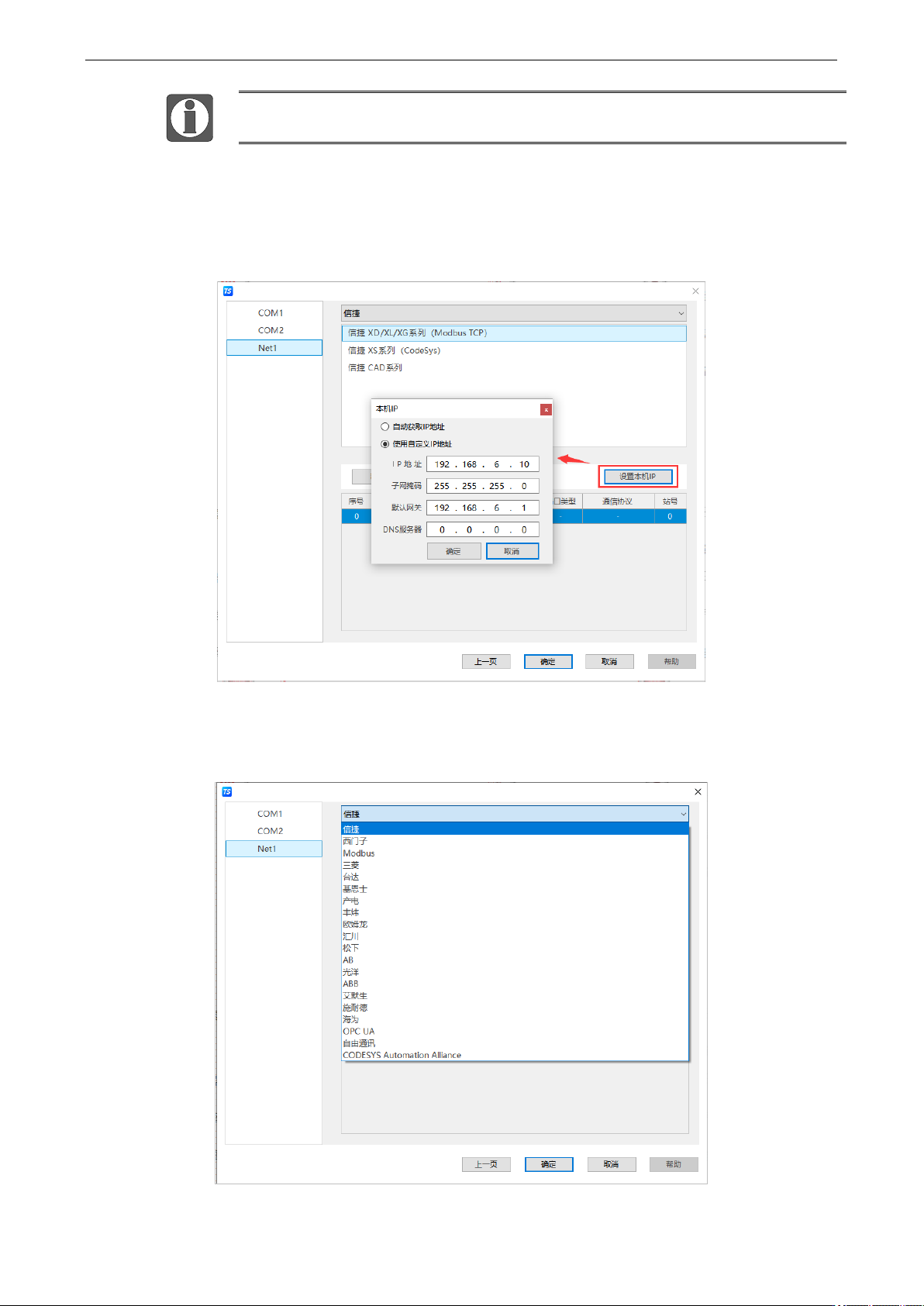

（1）选择人机界面型号带-E 后，点击进入下一步，在设备列表中选择“Net1”，在“设置本机
IP”中，IP 地址：人机界面的 IP 地址，只要不和网络中其他 IP 冲突即可，本例中 PLC 的
IP 为 192.168.6.6，自身设备可设为 192.168.6.10；
（2）点击下拉按钮，在品牌列表中选择“信捷”，鼠标单击选择“信捷 XD/XL/XG 系列（Modbus
TCP）”，然后选择“新建设备”，在弹出的通信设置窗口中设置设备名称和设备 IP 等通
信参数，此 IP 地址为信捷 PLC 的 IP 地址，端口号为默认 502，不可修改；设置完成后点击
“确认”：
TS 系列人机界面用户手册[通讯篇] 2 信捷 PLC 连接说明
24
（3）勾选“通讯状态寄存器”，PSW 默认设为 100，则 PSW100~PSW103 分别为通讯成功次数、
通讯错误次数、通讯超时次数、通讯失败站号，这个通讯状态寄存器客户可以自行设置；
（4）设置完成后，单击“确认”，结束设置，进入画面编辑界面；在画面放置一个数据输入部件，
在设备下拉条中，选择相应的设备“信捷 XD 系列”：
2.3.3 电缆制作
RJ45 直连线（Straight Through Cable）（接 HUB）或 RJ45 交叉线（Crossover Cable）：
（图 1） （图 2）
TS 系列人机界面用户手册[通讯篇] 2 信捷 PLC 连接说明
25
2.3.4 设备地址
PLC 地址类型
可操作范围
对象类型
说明
X
0~77777777
Bit
输入
X1 xxxx
0~77777777
Bit
扩展模块输入
X2 xxxx
0~77777777
Bit
扩展 BD 板输入
X3XXXX
0~77
Bit
扩展 ED 板输入
Y
0~77777777
Bit
输出
Y1 xxxx
0~77777777
Bit
扩展模块输出
Y2 xxxx
0~77777777
Bit
扩展 BD 板输出
Y3XXXX
0~77
Bit
扩展 ED 板输出
M
0~99999999
Bit
内部辅助继电器
S
0~99999999
Bit
状态继电器
SM
0~99999999
Bit
特殊状态继电器
T
0~99999999
Bit
定时器
C
0~99999999
Bit
计数器
ET
0~99999999
Bit
定时器，精确定时
SE
0~99999999
Bit
顺序功能块 WAIT 指令专用线圈
HM
0~99999999
Bit
内部继电器，断电保持
HS
0~99999999
Bit
流程，断电保持
HT
0~99999999
Bit
辅助继电器，断电保持
HC
0~99999999
Bit
计数器，断电保持
HSC
0~99999999
Bit
计数器，高速计数
D
0~99999999
Word//DWord
数据寄存器
ID
0~99999999
Word//DWord
模拟量输入
ID1xxxx
0~99999999
Word//DWord
扩展模块模拟量输入
ID2xxxx
0~99999999
Word//DWord
扩展 BD 板模拟量输入
ID3XXXX
0~99
Word//DWord
扩展 ED 板模拟量输
QD
0~99999999
Word//DWord
模拟量输出
QD1xxxx
0~99999999
Word//DWord
扩展模块模拟量输出
QD2xxxx
0~99999999
Word//DWord
扩展 BD 板模拟量输出
QD3XXXX
0~99
Word//DWord
扩展 ED 板模拟量输
SD
0~99999999
Word//DWord
数据寄存器，特殊用
TD
0~99999999
Word//DWord
定时器计时值
CD
0~99999999
Word//DWord
计数器计数值
ETD
0~99999999
Word//DWord
定时器计时值，精确定时
HD
0~99999999
Word//DWord
数据寄存器
HSD
0~99999999
Word//DWord
数据寄存器，断电保持
HTD
0~99999999
Word//DWord
定时器计时值，断电保持
HCD
0~99999999
Word//DWord
计数器计数值，断电保持
HSCD
0~99999999
Word//DWord
计数器计数值，高速计数
FD
0~99999999
Word//DWord
FlashROM 寄存器
SFD
0~99999999
Word//DWord
FlashROM 寄存器，特殊用
FS
0~99999999
Word//DWord
特殊保密寄存器
DM
0~99999999
Word
作为数据寄存器用
DX
0~77777777
Word
作为数据寄存器用
DX1xxxx
0~77777777
Word
作为数据寄存器用，扩展模块
