TS 系列人机界面用户手册[通讯篇] 2 信捷 PLC 连接说明
35
自定义数据类型
数据类型
说明
数组
最多支持三维数组
结构体
支持所有基础数据类型
结构体数组
支持
联合体
支持
TS 系列人机界面用户手册[通讯篇] 3 西门子 PLC 连接说明
36
3 西门子 PLC 连接说明
本章主要介绍触摸屏与西门子 PLC 外部通讯设备的连接说明。
信捷TS系列触摸屏最高支持187.5K波特率。
在通讯过程中，请勿带电插拔电缆，否则容易导致设备串口损坏。
触摸屏软件版本升级，通讯协议设备地址范围会有部分变动，以软件中设备地
址范围为准。
3.1 西门子 S7-200 系列
3.1.1 设备类型
系列名
CPU 单元
连接模组
通讯类型
电缆制作
在 TouchWin Pro 中
PLC 型号选项
S7-200 系列
CPU212
CPU221
CPU222
CPU224
CPU226
CPU 单元直接连接
RS485
图 1
西门子 S7-200 系列
S7-200smart
smart 系列
3.1.2 参数设置
1、HMI 设置
参数项
推荐设置
可选设置
注意事项
PLC 类型
西门子 S7-200 系列
无
通讯口类型
RS485
数据位
8
停止位
1
校验
偶校验
波特率
9600
9600/19200/187500
站号
2
必须采用推荐的设置

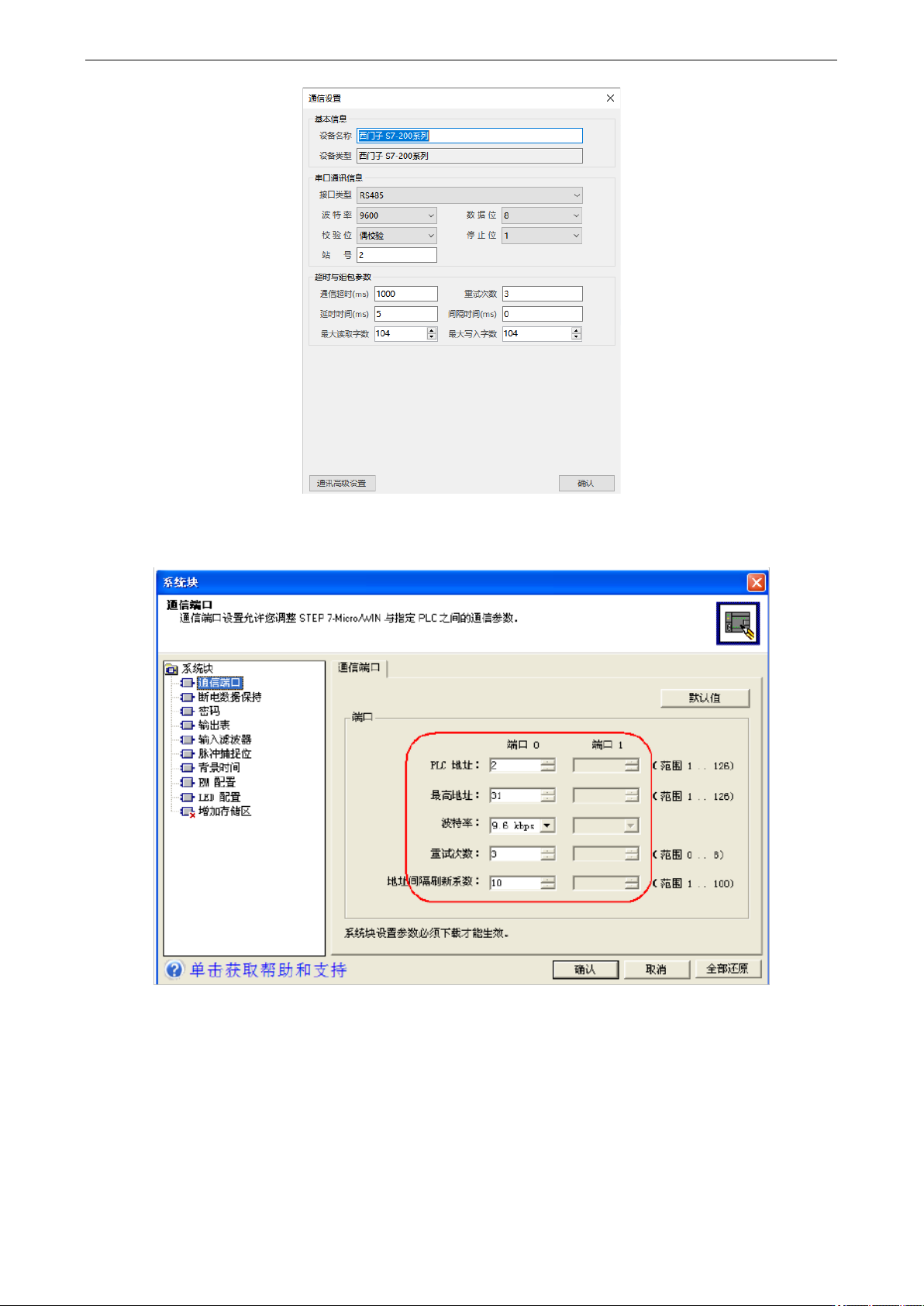

西门子 S7-200 系列协议默认通讯参数：
TS 系列人机界面用户手册[通讯篇] 3 西门子 PLC 连接说明
37
2、S7-200 软件设置
S7-200 通讯注意事项：
西门子的寄存器结构：VB 占 8 位，VW 占 16 位，VD 占 32 位；
其地址空间是重叠的，VW 必须以偶数开始既能够被 2 整除，例如：VW0、VW2、VW4……，
VD 必须是 4 的倍数，例如：VD0、VD4、VD8……；
数据块 PSW 单字VW 单字操作，由于高低字节的辨别问题会造成接收的数据错位，建议
使用寄存器复制功能；
数据块传送 PSW 单字VD 双字，单位不一致，不允许这样去传送，建议使用寄存器复制。
