TS 系列人机界面用户手册[通讯篇] 3 西门子 PLC 连接说明
36
3 西门子 PLC 连接说明
本章主要介绍触摸屏与西门子 PLC 外部通讯设备的连接说明。
信捷TS系列触摸屏最高支持187.5K波特率。
在通讯过程中，请勿带电插拔电缆，否则容易导致设备串口损坏。
触摸屏软件版本升级，通讯协议设备地址范围会有部分变动，以软件中设备地
址范围为准。
3.1 西门子 S7-200 系列
3.1.1 设备类型
系列名
CPU 单元
连接模组
通讯类型
电缆制作
在 TouchWin Pro 中
PLC 型号选项
S7-200 系列
CPU212
CPU221
CPU222
CPU224
CPU226
CPU 单元直接连接
RS485
图 1
西门子 S7-200 系列
S7-200smart
smart 系列
3.1.2 参数设置
1、HMI 设置
参数项
推荐设置
可选设置
注意事项
PLC 类型
西门子 S7-200 系列
无
通讯口类型
RS485
数据位
8
停止位
1
校验
偶校验
波特率
9600
9600/19200/187500
站号
2
必须采用推荐的设置
西门子 S7-200 系列协议默认通讯参数：
TS 系列人机界面用户手册[通讯篇] 3 西门子 PLC 连接说明
37
2、S7-200 软件设置
S7-200 通讯注意事项：
西门子的寄存器结构：VB 占 8 位，VW 占 16 位，VD 占 32 位；
其地址空间是重叠的，VW 必须以偶数开始既能够被 2 整除，例如：VW0、VW2、VW4……，
VD 必须是 4 的倍数，例如：VD0、VD4、VD8……；
数据块 PSW 单字VW 单字操作，由于高低字节的辨别问题会造成接收的数据错位，建议
使用寄存器复制功能；
数据块传送 PSW 单字VD 双字，单位不一致，不允许这样去传送，建议使用寄存器复制。
TS 系列人机界面用户手册[通讯篇] 3 西门子 PLC 连接说明
38

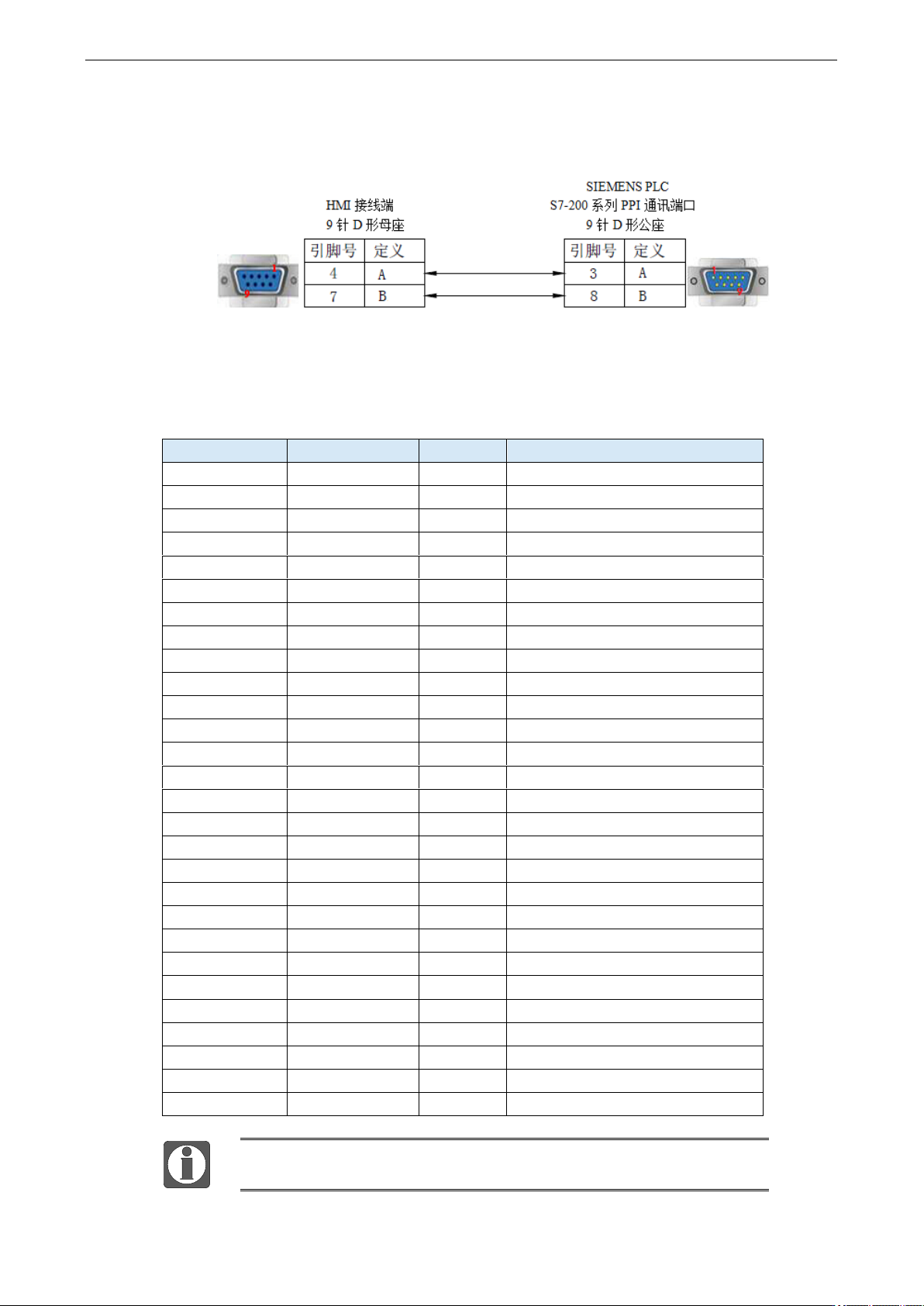

3.1.3 电缆制作
HMI 与 S7-200 通讯采用 RS485 接线方式：
（图 1）
3.1.4 设备地址
SIMATIC S7-200 系列
PLC 地址类型
可操作范围
对象类型
说明
VB
0~9999
Byte
变量字节数据寄存器
VW
0~9999
Word
变量字数据寄存器
VD
0~9999
DWord
变量双字数据寄存器
IB
0~15
Byte
外部输入字节映象寄存器
IW
0~15
Word
外部输入字映象寄存器
ID
0~15
DWord
外部输入双字映象寄存器
QB
0~15
Byte
外部输出字节映象寄存器
QW
0~15
Word
外部输出字映象寄存器
QD
0~15
DWord
外部输出双字映象寄存器
MB
0~31
Byte
内部辅助字节寄存器
MW
0~31
Word
内部辅助字寄存器
MD
0~31
DWord
内部辅助双字寄存器
SMB
0~299
Byte
内部特殊辅助字节寄存器
SMW
0~299
Word
内部特殊辅助字寄存器
SMD
0~299
DWord
内部特殊辅助双字寄存器
SB
0~31
Byte
特殊辅助字节寄存器
SW
0~31
Word
特殊辅助字寄存器
SD
0~31
DWord
特殊辅助双字寄存器
T
0~255
Word
作为寄存器使用
C
0~255
Word
作为寄存器使用
M
0.0~31.7
Bit
位寄存器
V
0.0~9999.7
Bit
变量寄存器
I
0.0~15.7
Bit
输入
Q
0.0~15.7
Bit
输出
SM
0.0~299.7
Bit
特殊顺控继电器
S
0.0~31.7
Bit
顺控继电器
T
0~255
Bit
定时器
C
0~255
Bit
计数器
西门子 VB/VW/VD 为选择 V 地址后更改数据类型选择对应数据类型。
