TS 系列人机界面用户手册[通讯篇] 4 Modbus 设备连接说明
62
4.3 Modbus RTU (Slave)
4.3.1 设备类型
系列名
通讯类型
电缆制作
在 TouchWin Pro 中 PLC 型号选项
支持 Modbus 协议的设备
RS485
图 1
Modbus 从设备（显示器为 Slave）
RS232
图 2
RS422
图 3
4.3.2 参数设置
HMI 设置
参数项
推荐设置
可选设置
注意事项
PLC 类型
Modbus 从设备
（显示器为 Slave）
无
通讯口类型
RS485
RS485/RS232/RS422
数据位
8
7/8
停止位
1
1/2
校验
偶校验
偶校验/奇校验/无校验
波特率
9600
4800/38400/9600/115200/19200/187500
站号
1
0~255
Modbus 从设备（显示器为 Slave）协议默认通讯参数：
TS 系列人机界面用户手册[通讯篇] 4 Modbus 设备连接说明
63

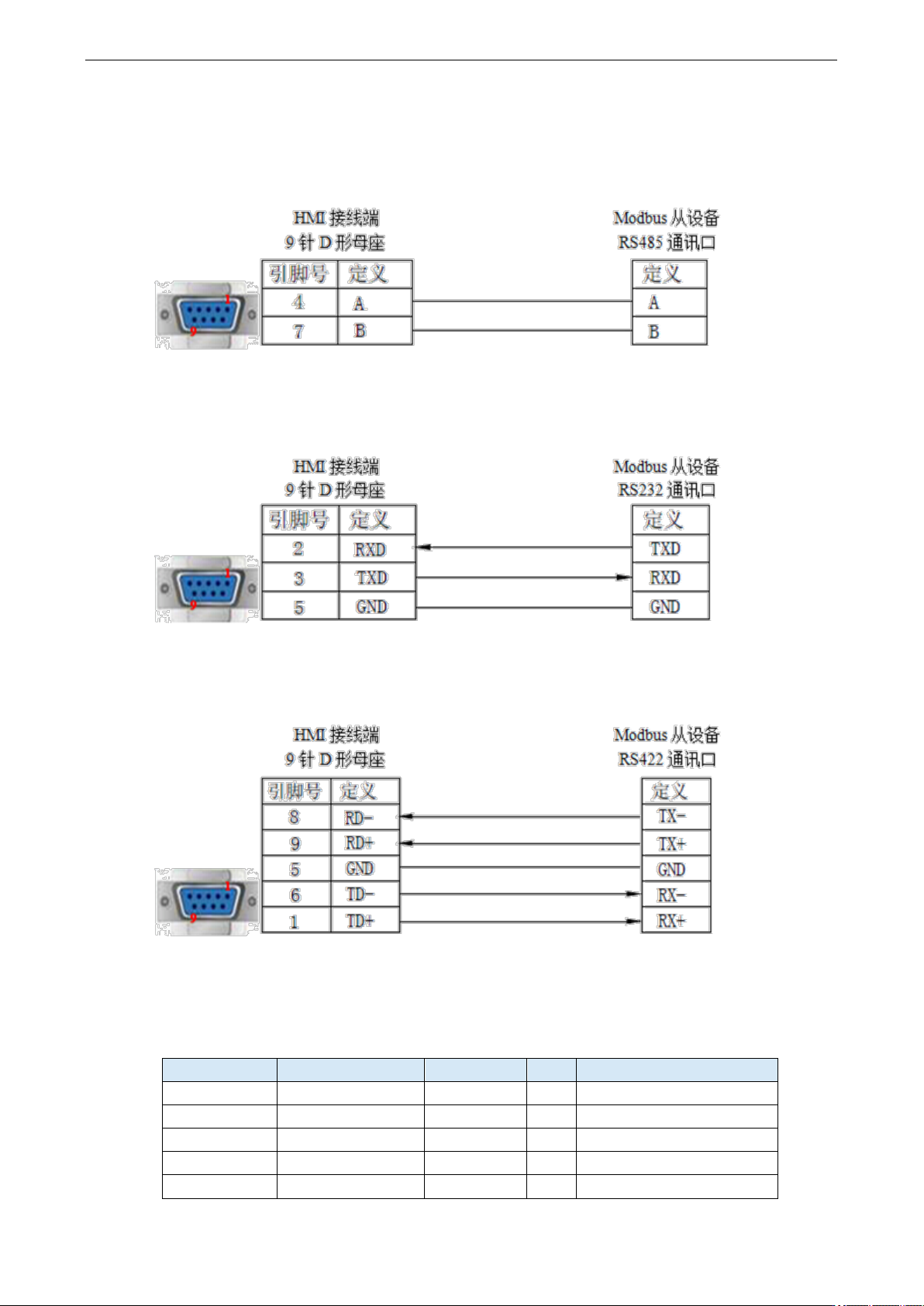

4.3.3 电缆制作
1、RS485 通讯线
（图 1）
2、RS232 通讯线
（图 2）
3、RS422 通讯线
（图 3）
4.3.4 设备地址
设备地址类型
可操作范围
对象类型
属性
Modbus 地址
PSB
0~9999
Bit
R/W
0~9999
PSW
0.00~9999.15
Bit
R/W
0.00~9999.15
PFW
0.00~55535.15
Bit
R/W
10000.00~65535.15
PSW
0~9999
Word/Dword
R/W
0~9999
PFW
0~55535
Word/Dword
R/W
10000~65535
TS 系列人机界面用户手册[通讯篇] 4 Modbus 设备连接说明
64
设备地址类型
可操作范围
对象类型
属性
Modbus 地址
PSB
0~9999
Bit
R/W
0~9999
a．触摸屏内部对象有 PSB、PSW、PFW
对象类型
注释
PSB
表示位对象
PSW
表示非停电保持字对象
PFW
表示停电保持字对象
b．各机型可使用的内部对象的范围
PSB、PSW、PFW 数据个数及范围可通过“文件/系统设置/显示器/参数设置”进行修改。
c．触摸屏内部特殊地址使用
SPSW、SPFW、SPSB 是作为系统特殊功能使用，不参与通信。
