TS 系列人机界面用户手册[通讯篇] 5 三菱 PLC 连接说明
77

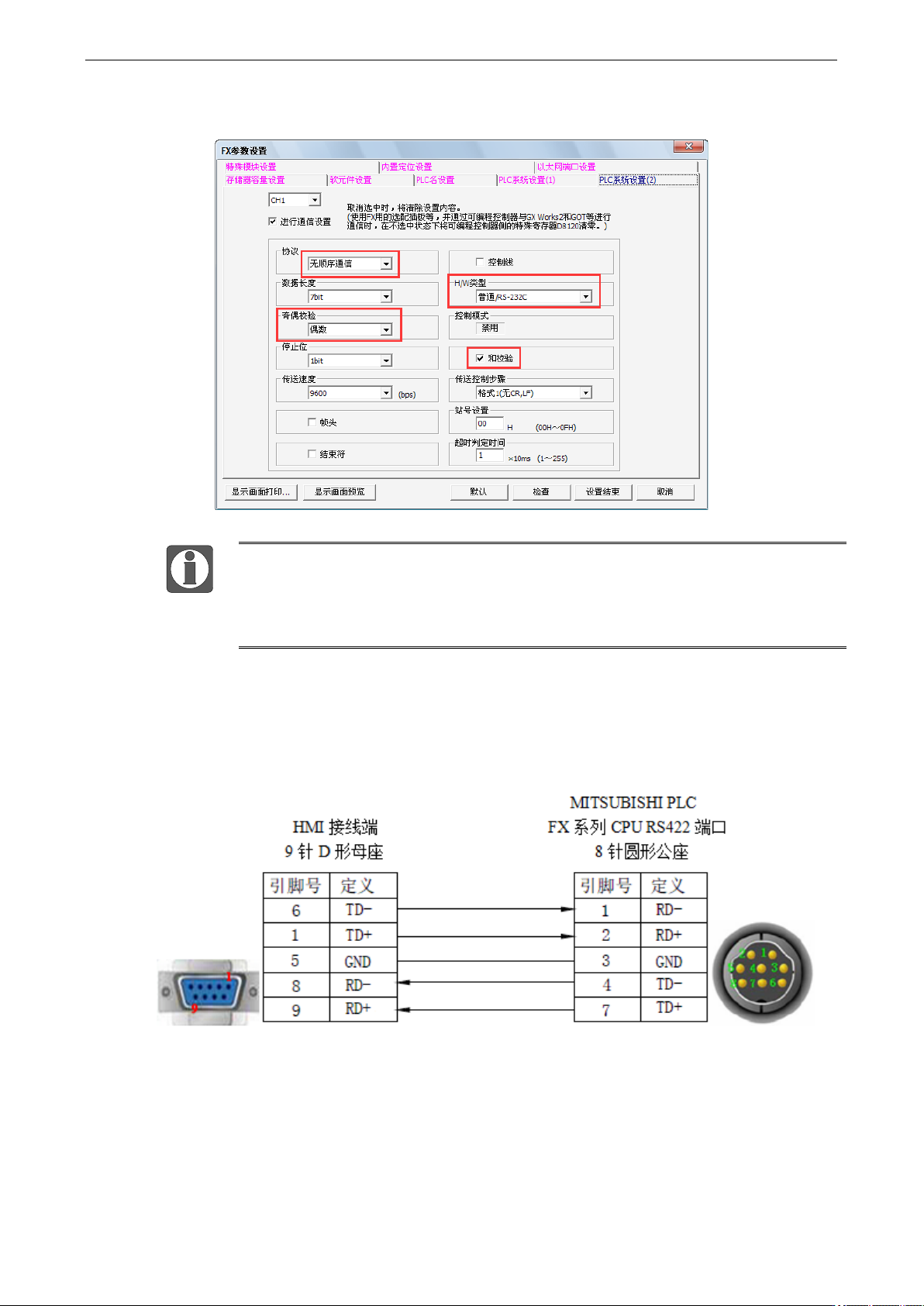

2、PLC 设置
三菱软件奇偶校验默认为“奇数”，但和信捷 HMI 通讯时，一定要把“奇数”改为
“偶数”，否则，即使把 HMI 改为“奇数”和三菱保持一致，也通讯不上，通讯参
数写入 PLC 后需断电再上电生效。与 FX3U 通讯时，波特率只能是“9600”，其它
波特率通讯不上。
5.2.3 电缆制作
FX3U/G/GA 系列 PLC 使用 RS422 时，电缆制作图如下所示：
（图 1）
TS 系列人机界面用户手册[通讯篇] 5 三菱 PLC 连接说明
78
5.2.4 设备地址
PLC 地址类型
可操作范围
对象类型
说明
X
0~777
Bit
输入
Y
0~777
Bit
输出
M
0~8254
Bit
内部辅助继电器
S
0~4095
Bit
步进继电器
T
0~511
Bit
定时器
C
0~255
Bit
计数器
SM
8000~9999
Bit
特殊辅助继电器
C16
0~199
Word/DWord
16 位计数器
C32
200~255
DWord
32 位计数器
D
0~8254
Word/DWord
数据寄存器
SD
8000~9999
Word/DWord
特殊数据寄存器
TD
0~511
Word/DWord
定时器
R
0~32767
Word/DWord
扩展数据寄存器
TS 系列人机界面用户手册[通讯篇] 5 三菱 PLC 连接说明
79

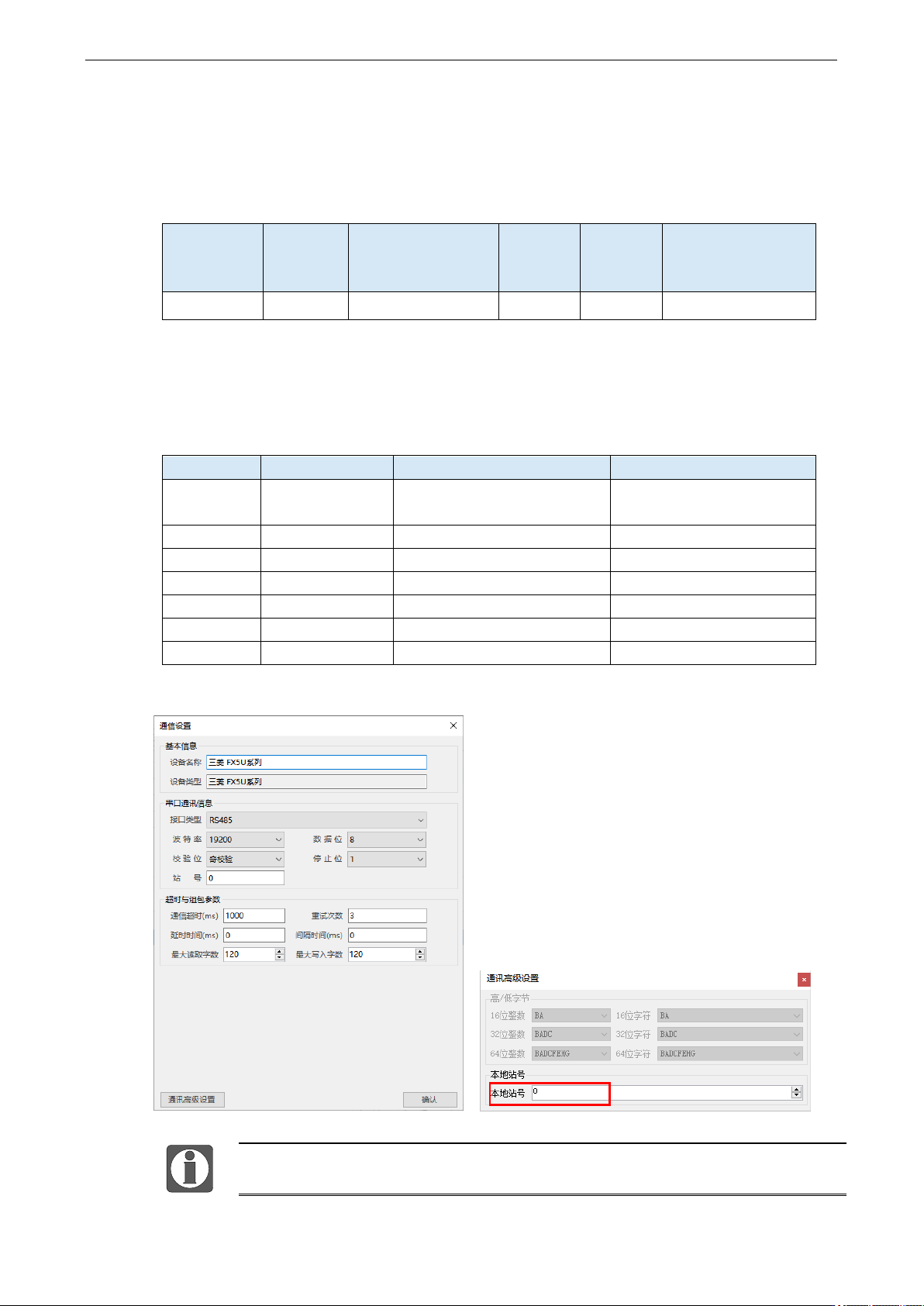

5.3 三菱 FX5U 系列
5.3.1 设备类型
系列名
CPU 单元
连接模组
通讯类型
电缆制作
在 TouchWin Pro
中
PLC 型号选项
FX5U 系列
FX5U
CPU 单元直接连接
RS485
图 1
三菱 FX5U 系列
5.3.2 参数设置
1、HMI 设置
参数项
推荐设置
可选设置
注意事项
PLC 类型
三菱 FX5U 系列
三菱 FX5U 系列/三菱 Q 系列
选择 Q 系列时输入输出点
为十进制
通讯口类型
RS485
数据位
8
停止位
1
校验
奇校验
波特率
19200
站号
0
必须采用推荐的设置
三菱 FX5U 系列通讯参数设置
点击“通讯高级设置”，将本地站号设为“0”，请勿修改。
