TS 系列人 机界面用户手册 [ 通 讯篇 ] 5 三菱 PLC 连接说明 81 PLC 在进行 Modbus 通信时， 有固定的 Modbus 地 址， 软件中 有说明， 按照 Modbus 地址进行读与写 。
TS 系列人机界面用户手册[通讯篇] 5 三菱 PLC 连接说明
80
2、PLC 设置
（1）MC 协议通讯
在 485 串口设置中将协议格式设置为“MC 协议”，传文模式设置为“模式 5”。
（2）Modbus RTU 通讯
使用该协议时触摸屏选择“Modbus RTU”协议。
将 485 串口中协议格式设置为“Modbus RTU 通信”，Modbus 通信中 0 号站代表广播，所以要将
站号设置为非零的站号，触摸屏要将站号和通信参数与 PLC 设置一致。
TS 系列人机界面用户手册[通讯篇] 5 三菱 PLC 连接说明
81
PLC 在进行 Modbus 通信时，有固定的 Modbus 地址，软件中有说明，按照 Modbus
地址进行读与写。
TS 系列人机界面用户手册[通讯篇] 5 三菱 PLC 连接说明
82
（3）PLC 禁用用户认证（FX5U(C)CPU 为 Ver.1.260 及以后版本）
如果通讯不上，请在 PLC 软件里禁用“用户认证模式”。操作步骤如下：

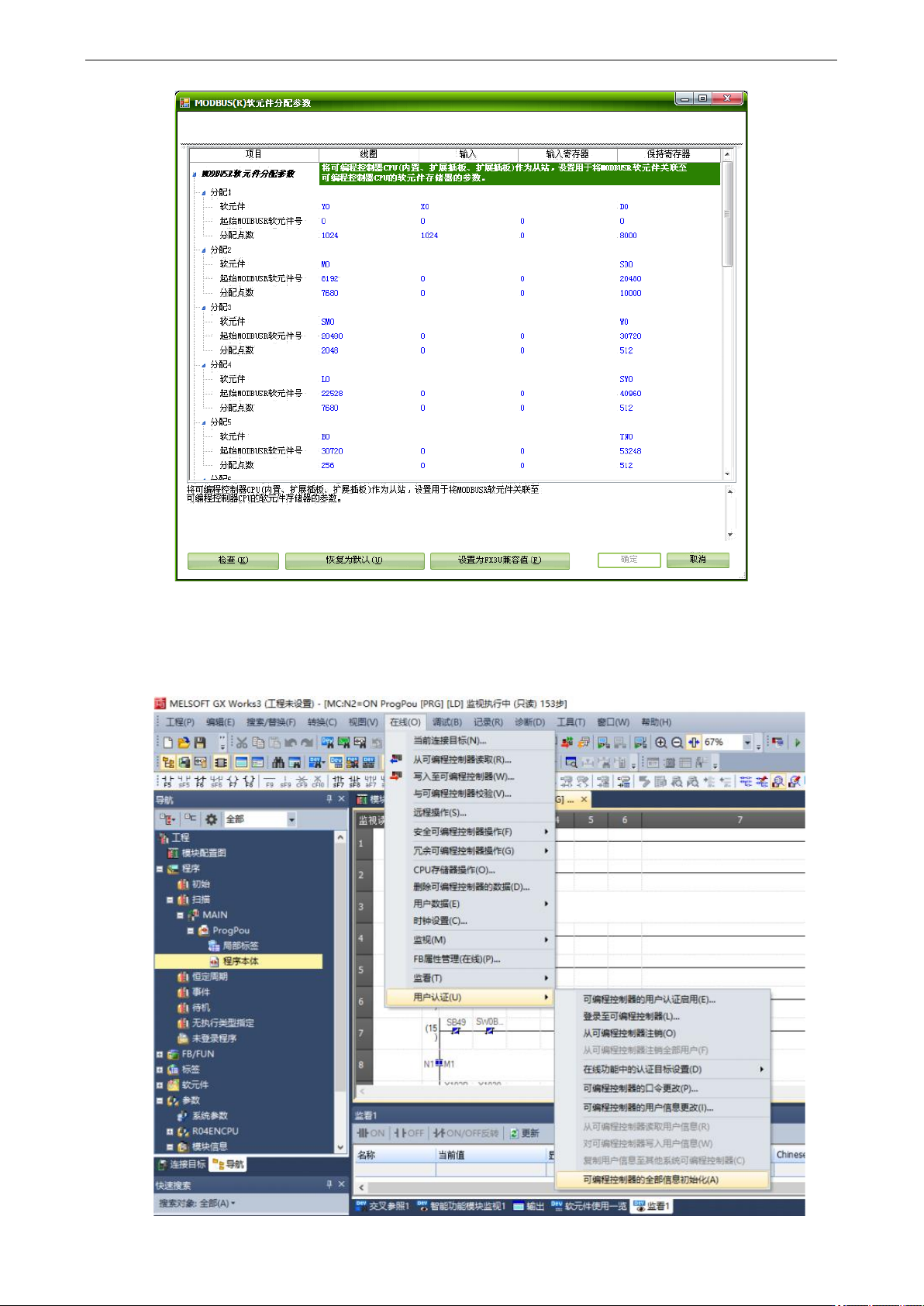

① GXW3 软件中选择【在线】-【用户认证】-【可编程控制器的全部信息初始化】，如下图：
