TS 系列人机界面用户手册[通讯篇] 5 三菱 PLC 连接说明
83

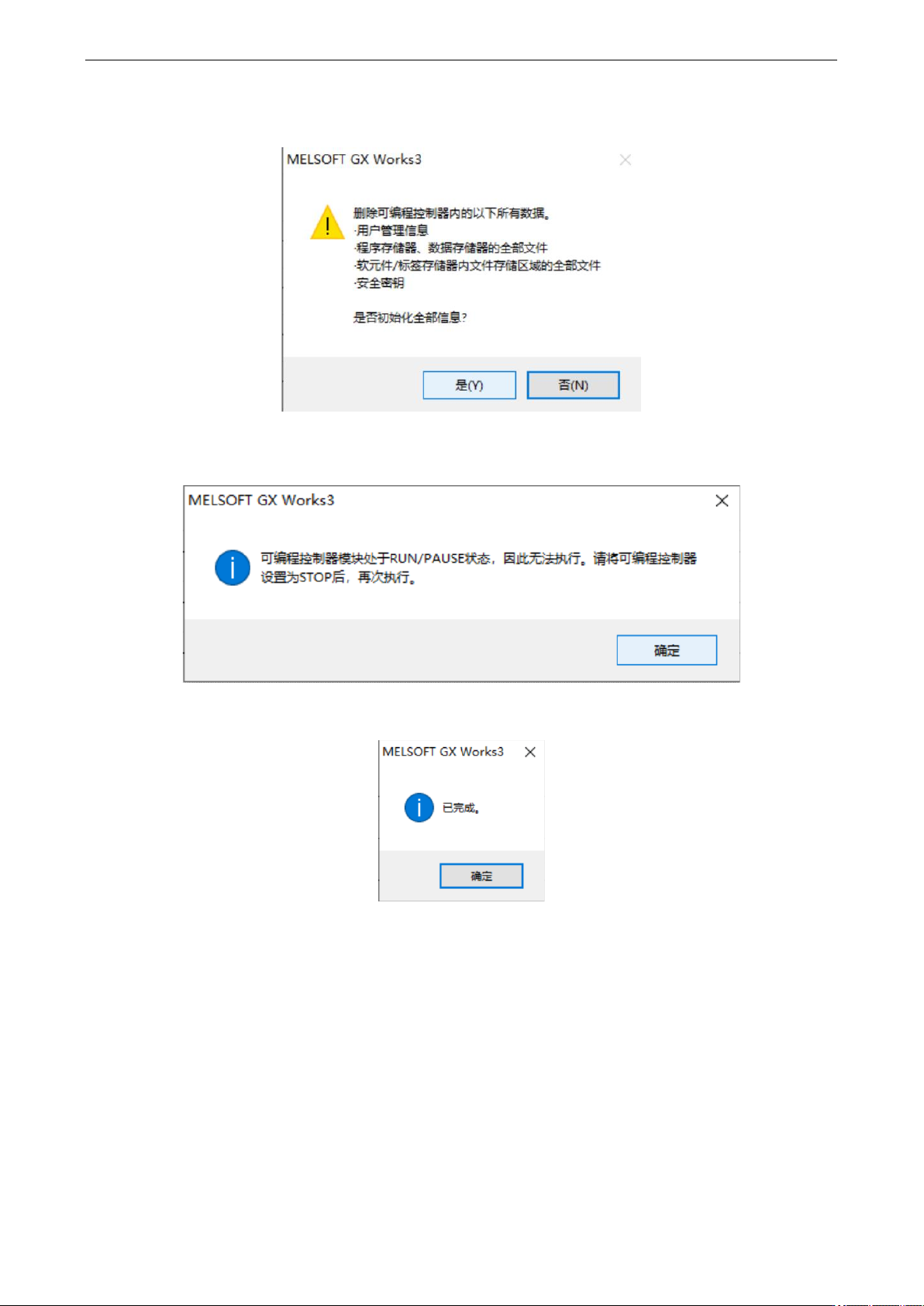

② 弹出下属对话框，若必要数据已经备份，请按【是(Y)】按钮，否则按【否(N)】,备份后再
操作步骤①；
③ 若当前 CPU 处于 RUN 状态，将弹出如下对话框，点击【确认】。（若客户未处于登录用户
认证状态，需要先输入用户名和秘密登录）
④ 将 CPU 运行状态拨到【STOP】，然后重新操作以上①、②步后，显示如下对话框：
⑤ 点击【确定】后，【可编程控制器的全部信息初始化】已经完成，CPU 恢复出厂状态。然后

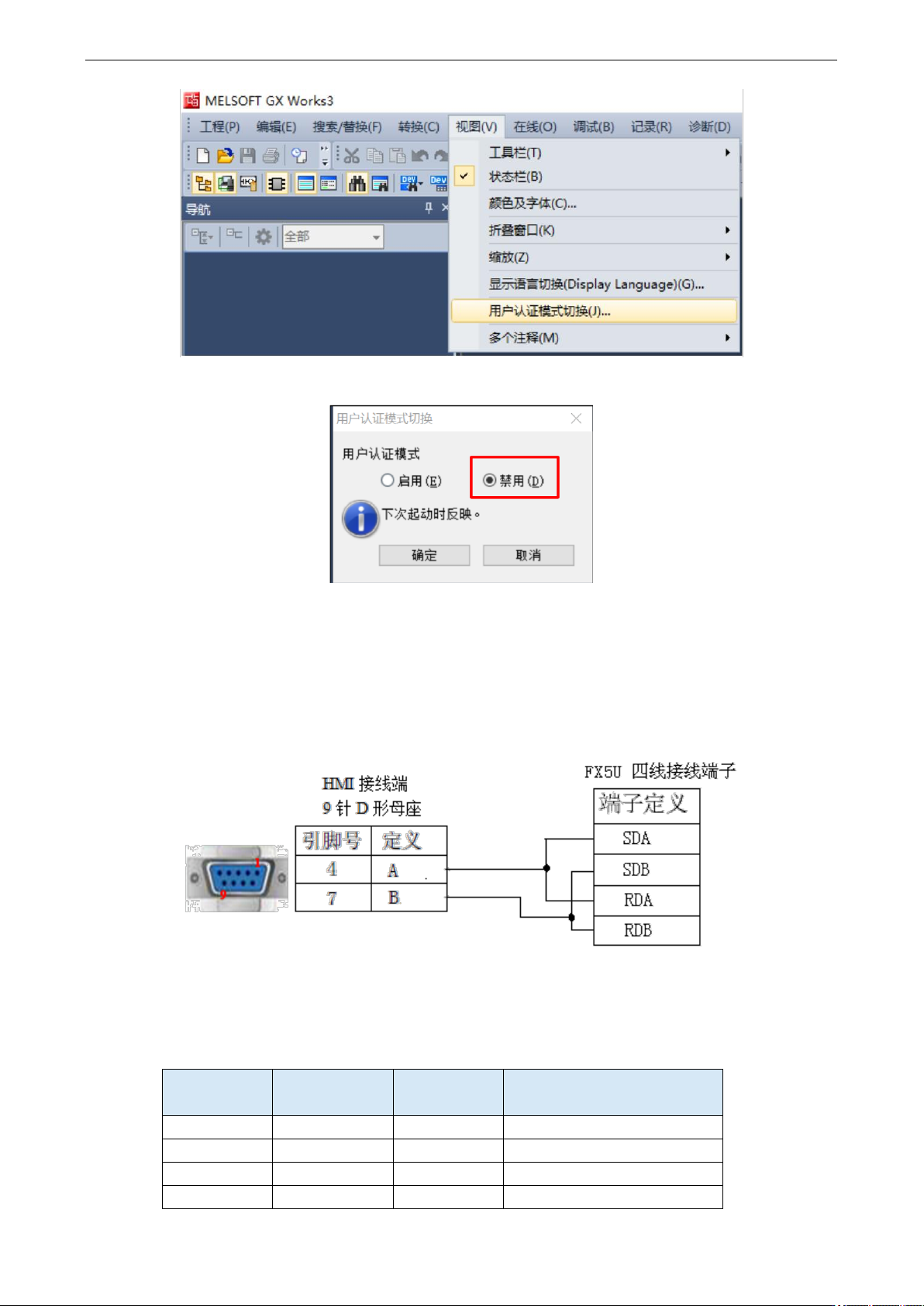

在 GX Works3 软件标题菜单中，选择【视图】-【用户认证模式切换】，如下图所示：
TS 系列人机界面用户手册[通讯篇] 5 三菱 PLC 连接说明
84
⑥ 将用户认证模式由【启用】改为【禁用】；
⑦ 点击【确定】后重启 GX Works3 软件，则能进入以往读写程序的操作流程。
5.3.3 电缆制作
使用 FX5U 系列 PLC CPU 单元上的 485 口通讯时，电缆制作图如下所示：
（图 1）
5.3.4 设备地址
PLC 地址类
型
可操作范围
对象类型
说明
X
0~8191
Bit
输入
Y
0~8191
Bit
输出
M
0~8191
Bit
内部辅助继电器
B
0~8191
Bit
链接继电器
TS 系列人机界面用户手册[通讯篇] 5 三菱 PLC 连接说明
85
PLC 地址类
型
可操作范围
对象类型
说明
SB
0~2047
Bit
内部特殊链接继电器
DX
0~8191
Bit
直接输入
DY
0~8191
Bit
直接输出
S
0~8191
Bit
步进继电器
SM
0~2047
Bit
内部特殊步进继电器
L
0~8191
Bit
锁存继电器
F
0~2047
Bit
报警器
V
0~2047
Bit
变址继电器
TS
0~2047
Bit
计时器触点
TC
0~2047
Bit
计时器线圈
SS
0~2047
Bit
累计计时器触点
SC
0~2047
Bit
累计计时器线圈
CS
0~1023
Bit
计数器触点
CC
0~1023
Bit
计数器线圈
D
0~12287
Word/DWord
数据寄存器
W
0~8191
Word/DWord
链接寄存器
SW
0~2047
Word/DWord
内部特殊链接寄存器
ZR
0~1042431
Word/DWord
文件寄存器
SD
0~2047
Word/DWord
内部特殊寄存器
TN
0~2047
Word/DWord
计时器
SN
0~2047
Word/DWord
累计计时器
CN
0~1023
Word/DWord
计数器
Z
0~15
Word/DWord
变址寄存器
R
0~32767
Word/DWord
文件寄存器
