4 Anhang
4.1 Auszüge aus der Serviceanleitung
Assembly Instructions / Montageanleitung SIPLACE TX Series
Option 120 V 04/2017
32
Messen der Spannungsfreiheit unmittelbar nach dem Ausschalten der Maschine
Wird die Maschine ausgeschaltet, so liegt an den Messpunkten X303 (In) und X304 (Out) noch die
volle Spannung an.
Die Messung erfolgt immer zum Bezugspunkt X305 (GND)!
► Ziehen Sie die Stromversorgung nach vorne heraus (siehe Stromversorgung herausziehen).

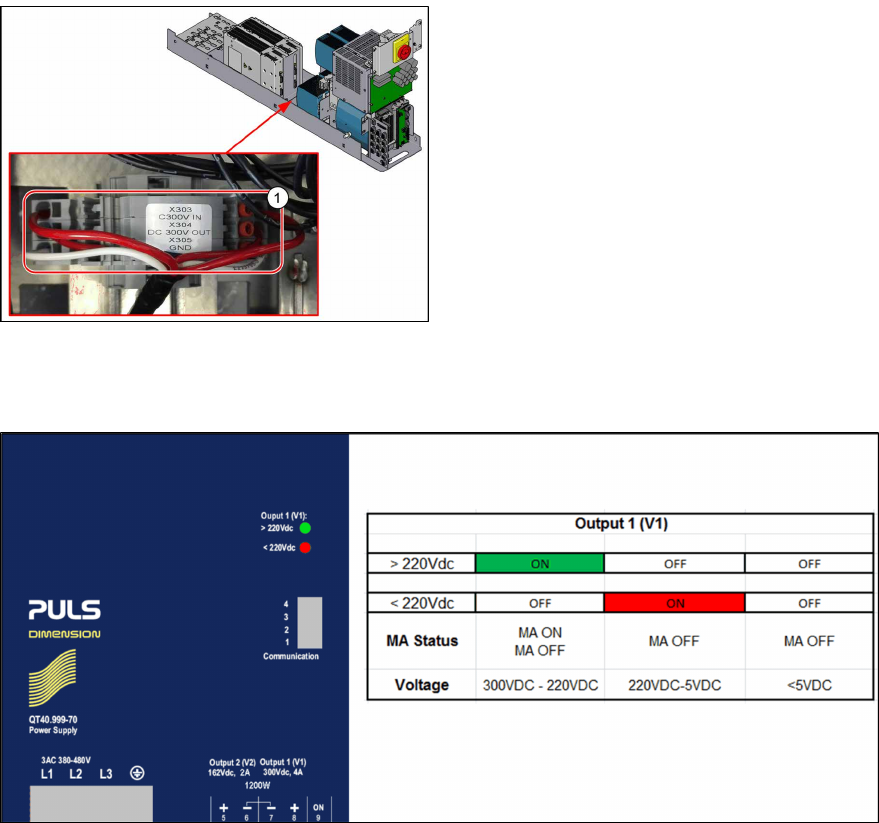

Abb.24: Messpunkte
1. Messstellen an der Stromversorgung
Test 300V IN_X303-X305:
Aktuell anliegende Spannung
Test 300V OUT_X304-X305:
LED-Anzeige Output 1 am AC/DC-Konverter
Grün: Spannung über 220V
Auf dem Netzteil ist die LED-Anzeige bei Output
1 > 220V grün, was bedeutet, dass die Span-
nung immer noch über 220V liegt!
In folgender Abbildung wird der LED-Status des Netzteils PS1 (300VDC) erklärt:
Abb.25: LED Status PS1-PS2 300VDC
Assembly Instructions / Montageanleitung SIPLACE TX Series
Option 120 V 04/2017
4 Anhang
4.1 Auszüge aus der Serviceanleitung
33
Überwachung der Spannungsfreiheit nach dem Ausschalten
Die Spannung an den Messpunkten X303 (IN PS1/PS2) und X304 (OUT CAP) baut sich langsam ab.
Nach dem Ausschalten sinkt die Spannung in ca. fünf Minuten von 300VDC auf unter 5VDC.

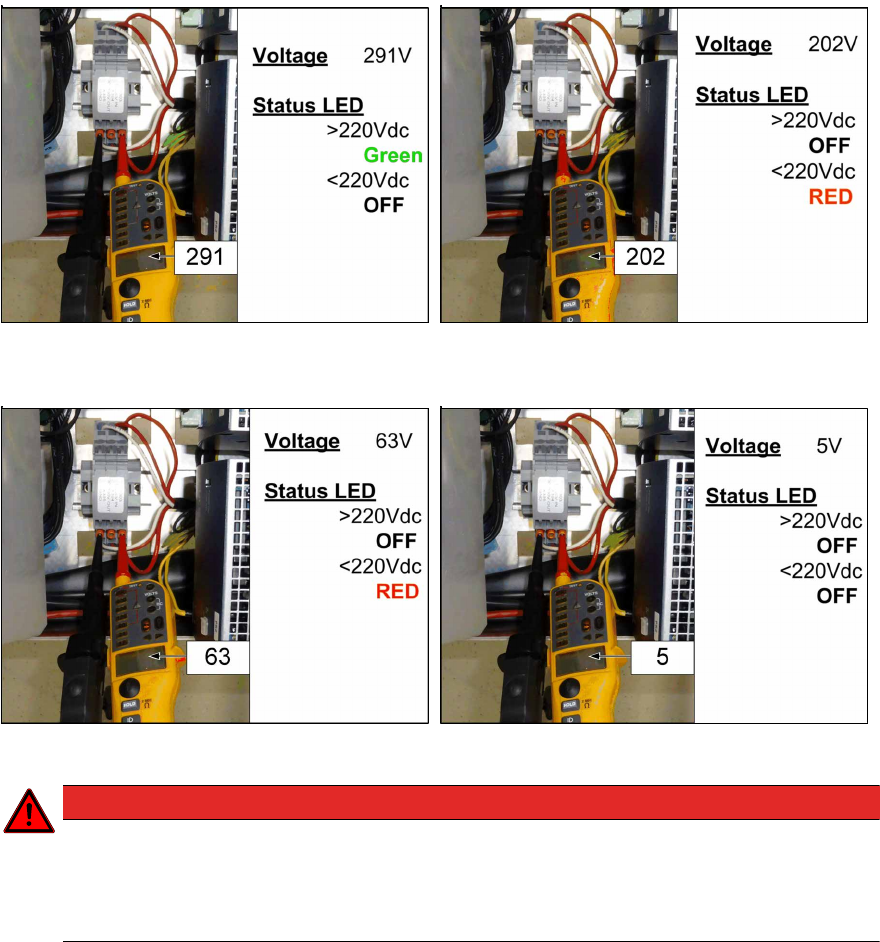

Abb.26: Spannung messen
Sobald die Spannung einen Wert von 220VDC unterschreitet, wechselt die LED-Anzeige am Netzteil!
Abb.27: Spannung messen
GEFAHR
Messwerte unter 5VDC
Messen Sie zwischen folgenden Punkten:
► X303 (IN) – X305 (GND) < 5VDC
► X304 (OUT) – X305 (GND) < 5VDC
4 Anhang
4.1 Auszüge aus der Serviceanleitung
Assembly Instructions / Montageanleitung SIPLACE TX Series
Option 120 V 04/2017
34

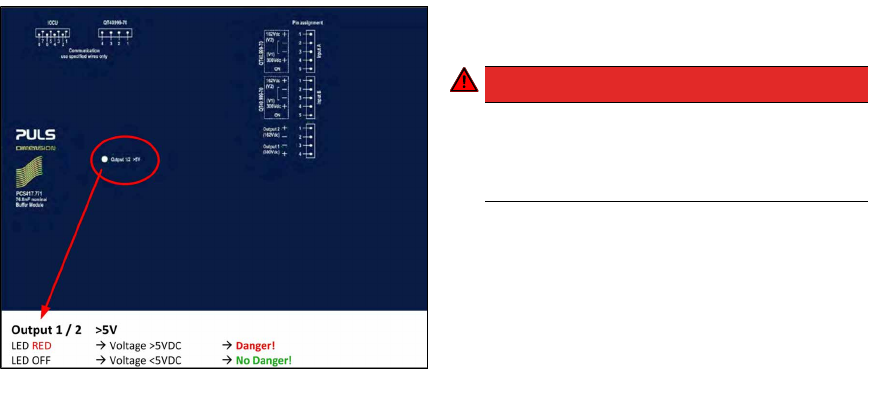

Abb.28: LED an der Kondensatorbatterie(CAP)
► Prüfen Sie die LED an der Kondensator-
batterie(CAP).
 GEFAHR!
Erst wenn auch die LED der Kondensator-
batterie (CAP) erloschen ist, kann gefahr-
los an der Stromversorgung gearbeitet
werden!
.
