Length Measuring System Gantry 1_20211118_084149 - 第6页

Length Measuring System Gantry 1 Page 6 / 6 18.11.2021 Pos. Item no. Description Part marking 03146798-01 LENGTH MEASURING SYSTEM GANTRY 1 TX 2 03116591-01 READ HEAD MS22.84 CPL. 3 03094995-02 READ HEAD MS25 TTLX50 X-AXI…

100%1 / 6
Length Measuring System Gantry 1
Page 4 / 6 18.11.2021
Length Measuring System Gantry 1
Page 5 / 6 18.11.2021
Length Measuring System Gantry 1
Page 6 / 6 18.11.2021
Pos. Item no. Description Part marking
03146798-01 LENGTH MEASURING SYSTEM
GANTRY 1 TX
2 03116591-01 READ HEAD MS22.84 CPL.
3 03094995-02 READ HEAD MS25 TTLX50 X-AXIS SPARE PART
4 03116590-01 MOUNTING BRACKET F. X READ
HEAD RSF
5 03092558S01 TAPE MEASURE X-AXIS SX4 *
6 03124985-01 Y TRAILING CABLE HOLDER G1 TX
7 03042552-01 ISO 4762 - M 4 X 10-A2-70 STANDARD PARTS
8 03014038-01 EDGE POROTECTION
9 03014037-01 RUBBER PLATE

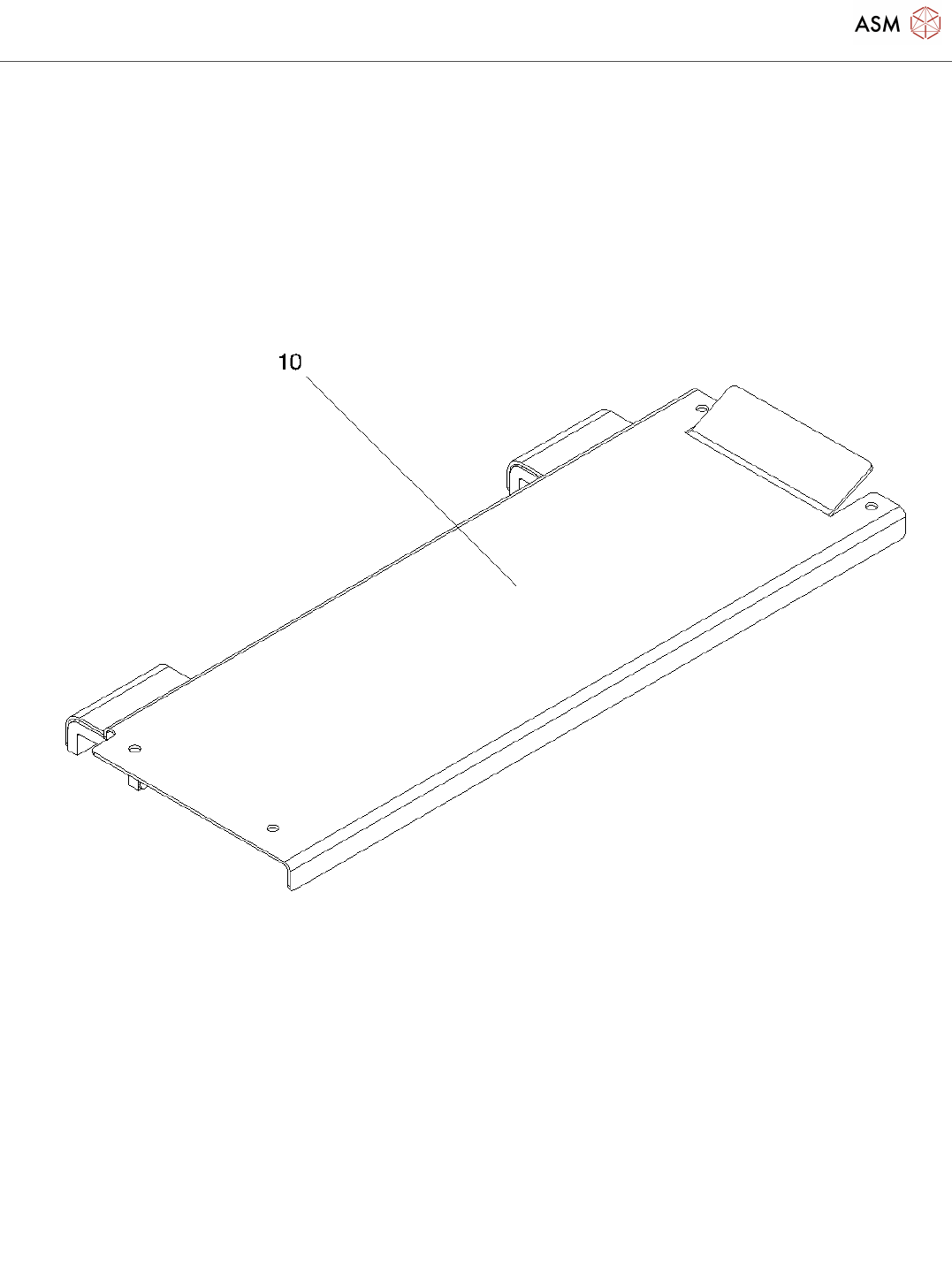

10 03131729-01 COVER PLATE GANTRY 1

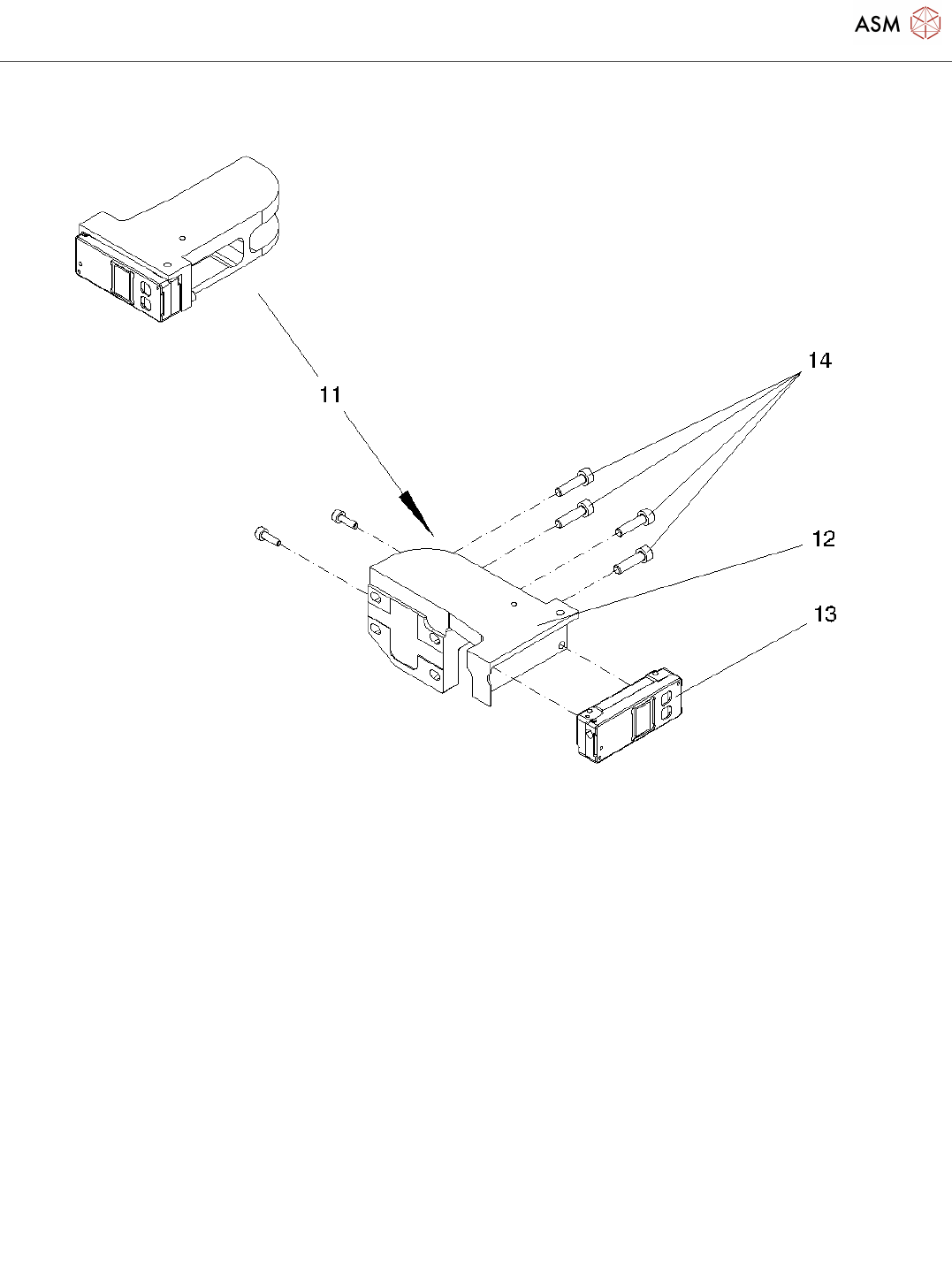

11 03119445-01 ASSY HOLDER READ HEAD
12 03126038-01 READ HEAD HOLDER Y AXIS V4
13 03094996-02 READ HEAD MS25 TTLX50 Y-AXIS SPARE PART
14 03042507-01 ISO 4762 - M 4 X 16-A2-70 STANDARD PARTS
