QP-242E PARTS LIST ver11
26 - 11

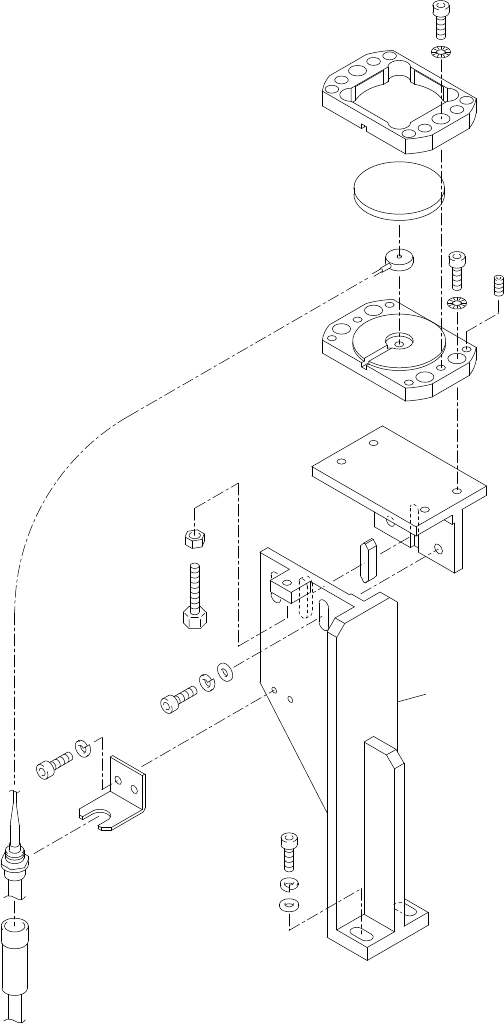

26.5.Vision processing camera(**-8*7)(**-87*)(BHGC)
26.5.画像処理カメラ(**-8*7)(**-87*)(BHGC)
26.5.Vision processing camera(**-8*7)(**-87*)(BHGC)
26.5.画像処理カメラ(**-8*7)(**-87*)(BHGC)
**-87*
**-8*7
Module Type
1
20
19
19
21
18
2
5
21
6
17
20
4
21
19
A
A
A
B
B
21
23
21
18
16
20
3
18
21
16
20
26.5.画像処理ｶﾒﾗ(**-8*7)(**-87*)(BHGC)
26.5.Vision processing camera(**-8*7)(**-87*)(BHGC)
番号 ｺｰﾄﾞNo. 個数 Description 品名 規格（図番） 備考
No. Code No. QTY Rating（Drg.No.） Remarks
1 BHAB6022 1 COLUMN ｺﾗﾑ
2 BHAK6270 1 COVER, UPPER ｶﾊﾞｰ 上
3 BHGC0220 1 BKT BKT
4 BHGC0230 2 BKT BKT
5 BHGC0280 1 PLATE ﾌﾟﾚｰﾄ
6 BHGC04330 1 PLATE, BASE ﾌﾟﾚｰﾄ ﾍﾞｰｽ
16 H5274A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴
M3X6L
17 H5275A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴
M3X8L
18 H5287A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴
M4X8L
19 H5288A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴
M4X10L
20 W1021A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 3M/M
21 W1022A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M
23 H5285A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴
M4X5L ･
QP-242E PARTS LIST ver11
26 - 12
26.5.画像処理ｶﾒﾗ(**-8*7)(**-87*)(BHGC)
26.5.Vision processing camera(**-8*7)(**-87*)(BHGC)
1
2
3
4
5
6
7
8
18
10
10
12
17
12
17
19
9
13
15
16
13
15
16
11
14
