QP-242E PARTS LIST ver11
28 - 1

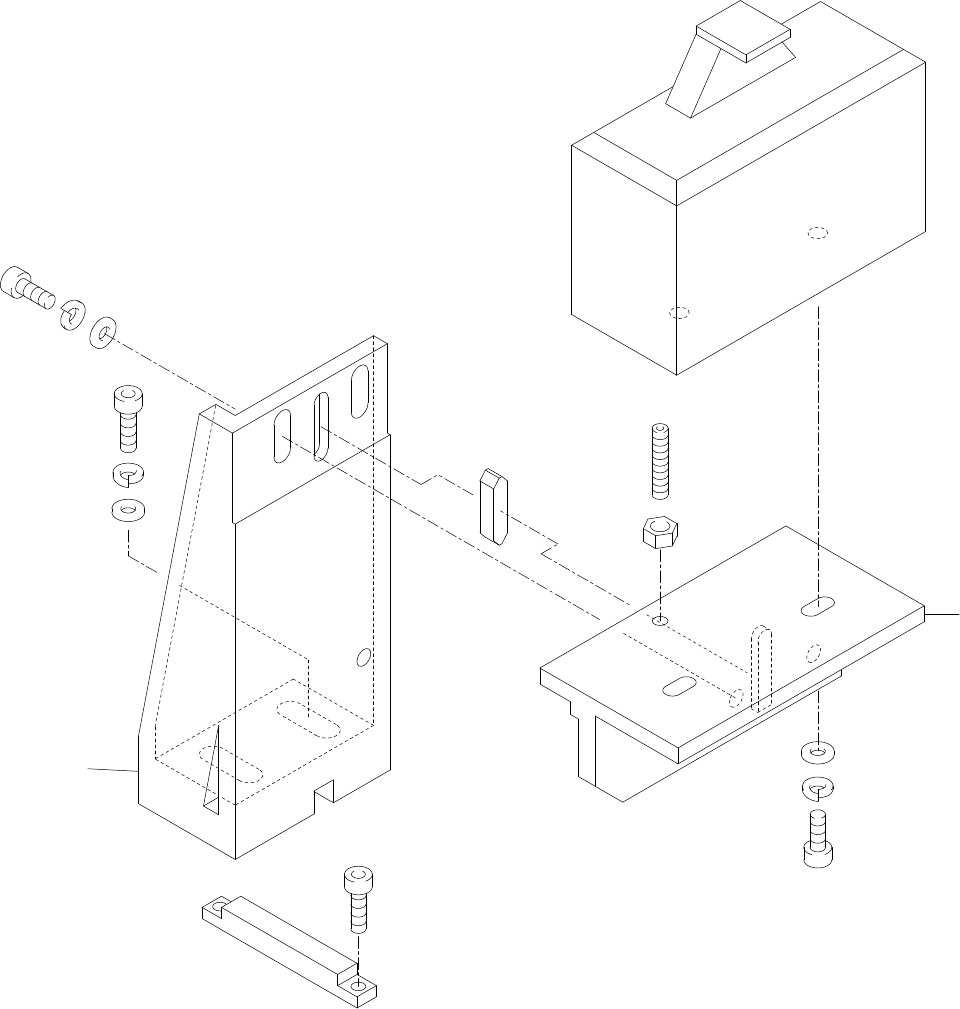

28.Coplanarity check(Option)(BHGC)
28.コプラナリティーチェック(オプション)(BHGC)
28.Coplanarity check(Option)(BHGC)
28.コプラナリティーチェック(オプション)(BHGC)
4
2
1
6
5
15
11
10
9
17
14
7
16
13
8
3
18
28.コプラナリティーチェック(オプション)(BHGC)
28.Coplanarity check(Option)(BHGC)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code. No. QTY Description Rating Remarks
1 BHGC4114 1 BKT BKT
2 BHGC4120 1 KEY ｷｰ
3 BHGC4150 1 KEY ｷｰ
4 BHGC4211 1 BKT BKT
5 N4035A 1
SCREW, HEX SOCKET SET
ﾈｼﾞ 六角穴止め       
M4X20L
6 N1080A 1
NUT, HEX
ﾅｯﾄ 六角         
M4 P=0.7
7 H5326A 2
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M6X25L
8 H5300A 2
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M5X15L
9 H5275A 2
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M3X8L
10 H5289A 2
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M4X12L
11 W1022A 2
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M
13 W1023A 2
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 5M/M
14 W1024A 2
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 6M/M
15 W1043A 2 WASHER, FLAT ﾜｯｼｬ 平 4W-4
16 W1044A 2 WASHER, FLAT ﾜｯｼｬ 平 4W-5
17 W1045A 2 WASHER, FLAT ﾜｯｼｬ 平 4W-6
18 S40272 1 SENSOR ｾﾝｻ 6504159 ･
QP-242E PARTS LIST ver11
28 - 2
28.コプラナリティーチェック(オプション)(BHGC)
28.Coplanarity check (Option)(BHGC)
QP-242E PARTS LIST ver11

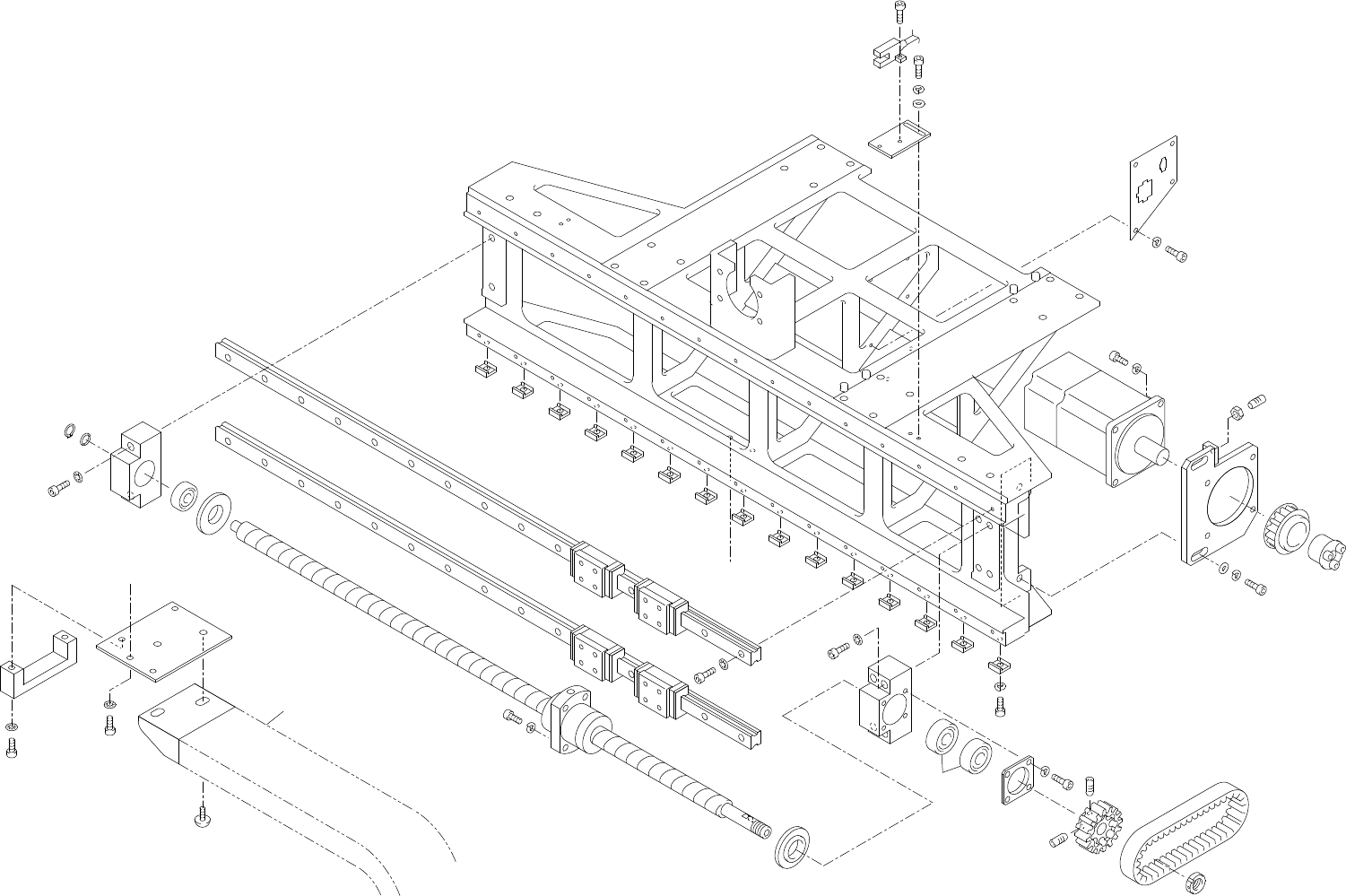

29.X軸スライド(**-6**)(BHSX)
29.X axis slide(**-6**)(BHSX)
29 - 1
29.X軸スライド(**-6**)(BHSX)
29.X axis slide(**-6**)(BHSX)
Ref.33-7
ﾀﾃx173.205
Ref.31-1
Ref.31-1
Ref.31-1
Ref.33-7
3
4
5
7
8
9
11
12
13
14
15
17
17
18
19
20
23
30
23
23
23
23
23
23
23
23
23
23
23
23
23
23
41
48
40
A
A
31
27
25
6
1
32
2
2
54
48
47
49
48
49
37
38
39
52
51
42
42
43
44
35
36
44
45
46
33
34
53
40
41
50
41
36
35
x4
208
176
165
175
161
175
161
175
161
183
162
176
167
175
161
13
13
B
A
139
26
