31.X軸スライド(**-8*)(BHSX)
31.X axis slide(**-8**)(BHSX)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
49 H5274A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M3X6L
50 H5292A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M4X20L
51 N4043A
SCREW, HEX SOCKET SET
ﾈｼﾞ 六角穴止め       
M5X20L
52 N1082A
NUT, HEX
ﾅｯﾄ 六角         
M5 P=0.8
53 K5262A
SCREW, HEX SOCKET BUTTON
小ﾈｼﾞ 六角穴ﾎﾞﾀﾝ   M6X10L
54 W1042A
WASHER, FLAT
ﾜｯｼｬ 平         
4W-3
55 BHSX6050 1 STOPPER ｽﾄｯﾊﾟ
56 BHSX6040 1 RETAINER, BEARING 押え ﾍﾞｱﾘﾝｸﾞ
57 BHSX6070 1 NUT, LOCK ﾅｯﾄ ﾛｯｸ
58 BHSX6080 1 BLOCK 駒
59 N4018T
SCREW, HEX SOCKET SET
ﾈｼﾞ 六角穴止め       
M3X3L 平先 ･
QP-242E PARTS LIST ver11
31 - 3
31.X軸スライド(**-8**)(BHSX)
31.X axis slide (**-8**)(BHSX)
QP-242E PARTS LIST ver11

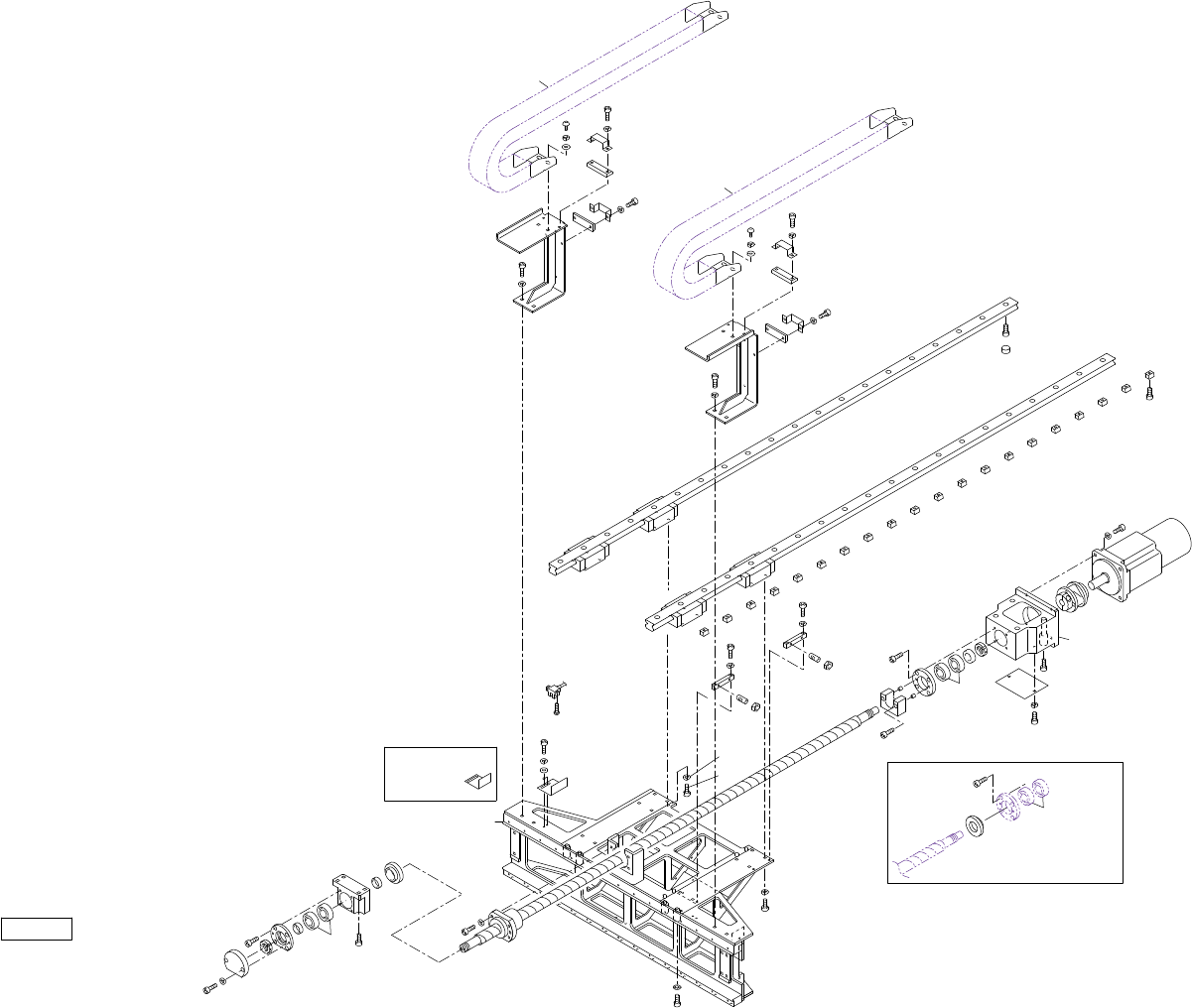

32.Y軸スライド(**-6**)(BHSY)
32.Y axis slide(**-6**)(BHSY)
32 - 1
32.Y軸スライド(**-6**)(BHSY)
32.Y axis slide(**-6**)(BHSY)
Ref.33-7
ﾀﾃx173.205
Ref.31-1
Ref.31-1
Ref.31-1
Ref.33-7
TENSIONED
1
6
5
48
3
4
5
2
7
8
9
10
11
12
51
14
15
16
50
17
57
9
18
19
19
20
21
21
22
24
25
42
37
39
32
37
45
39
42
32
37
31
34
45
27
27
27
28
45
41
44
44
41
45
28
43
26
35
38
36
30
36
30
30
40
36
31
27
33
46
37
47
3
4
45
49
3
4
29
3
4
45
49
37
45
29
12
13
23
23
28
27
11
52
B*-6**
B*-6**
27
45
56
x10
208
176
165
175
161
175
161
175
161
183
162
176
167
175
161
13
13
B
A
139
26
58
x2
32.Y軸スライド(**-6**)(BHSY)
32.Y axis slide(**-6**)(BHSY)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
1 BHSY0296 1 BODY 本体
2 BHSY0231 1 BKT BKT
3 BHSY0190 4 PLATE ﾌﾟﾚｰﾄ
4 BHSY0200 4 RETAINER, WIRING 押え 配線
5 K4147H 2 FLEXIBLE TRACK ｹｰﾌﾞﾙﾍﾞｱ 25.2-055-16-22B
6 BHSY0043 1 BKT, MOTOR BKT ﾓｰﾀ
7 BHSY0120 1 COVER ｶﾊﾞｰ
8 K1007R 1 COUPLING ｶｯﾌﾟﾘﾝｸﾞ SFC-040SD-12B-16B
9 N1025N 2
NUT, LOCK
ﾅｯﾄ ﾛｯｸ ZM015
10 BHSY0360 1 COLLAR ｶﾗｰ
11 H4215A 1
BEARING
ﾍﾞｱﾘﾝｸﾞ 7002CDBC7P5
12 BHSY0050 1 RETAINER, BEARING 押え ﾍﾞｱﾘﾝｸﾞ
13 BHSY0090 1 STOPPER ｽﾄｯﾊﾟ
14 BHSY0011 1 BALL SCREW ﾎﾞｰﾙﾈｼﾞ
15 BHSY0101 1 STOPPER ｽﾄｯﾊﾟ
16 BHSY0080 1 COLLAR ｶﾗｰ
17 BHSY0065 1 HOLDER, BEARING ﾎﾙﾀﾞ ﾍﾞｱﾘﾝｸﾞ
18 BHSY0070 1 RETAINER, BEARING 押え ﾍﾞｱﾘﾝｸﾞ
19 BHSY0030 2 GUIDE, RAIL ｶﾞｲﾄﾞ ﾚｰﾙ
20 BHSY0351 20 BLOCK, CLAMP 駒 ｸﾗﾝﾌﾟ
21 BHSY0142 2 BKT BKT
22 BHSY0110 1 DOG ﾄﾞｯｸﾞ
23 BHSY0170 2 COLLAR ｶﾗｰ
24 S4040W 1
SENSOR, PHOTO
ｾﾝｻ ﾌｫﾄ EE-SPX305-W2A
25 K2009A 40 CAP ｷｬｯﾌﾟ C05
26 H5273A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M3X5L
27 H5288A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M4X10L
28 H5290A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M4X15L
29 H5294A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M4X30L
30 H5298A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M5X10L
31 H5301A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M5X18L
32 H5319H
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M6X8L
33 H5330A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M6X40L
34 H5346A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M8X45L
35 W1021A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ      3M/M
36 W1023A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ      5M/M
37 W1024A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ      6M/M
QP-242E PARTS LIST ver11
32 - 2
32.Y軸スライド(**-6**)(BHSY)
32.Y axis slide(**-6**)(BHSY)
