36.インコンベア(B*-***)(BHQC)
36.In conveyor(B*-***)(BHQC)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
83 H5326A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M6X25L
85 W1021A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 3M/M
86 W1022A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M
87 W1023A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 5M/M
88 W1024A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 6M/M
89 W1042A
WASHER, FLAT
ﾜｯｼｬ 平         
4W-3
90 W1044A
WASHER, FLAT
ﾜｯｼｬ 平         
4W-5
91 W1045A
WASHER, FLAT
ﾜｯｼｬ 平         
4W-6
92 W1013A WASHER, CONICAL ﾜｯｼｬ 皿 M-6-H
93 N40256
SCREW, HEX SOCKET SET
ﾈｼﾞ 六角穴止め       
M4X3L
95 N4027A
SCREW, HEX SOCKET SET
ﾈｼﾞ 六角穴止め       
M4X5L
96 K5357H
SCREW,HEX SOCKET COUNTERSUNK
小ﾈｼﾞ 六角穴皿       
M3X5L
97 K5261H
SCREW, HEX SOCKET BUTTON
小ﾈｼﾞ 六角穴ﾎﾞﾀﾝ    M5X12L
98 N1082A
NUT, HEX
ﾅｯﾄ 六角         
M5 P=0.8
99 N1085A
NUT, HEX
ﾅｯﾄ 六角         
M6 P=1
100 N1089A
NUT, HEX
ﾅｯﾄ 六角         
M8 P=1.25
101 BHQC0290 1 JOINT ｼﾞｮｲﾝﾄ
102 BHQC0320 2 BOLT, STUD ﾎﾞﾙﾄ ｽﾀｯﾄﾞ
103 MQC1490 1 PLATE, RETAINING ﾌﾟﾚｰﾄ 押え
104 MQC1480 1 PLATE ﾌﾟﾚｰﾄ
105 N1041A 1 NUT, A ﾅｯﾄ A AN00
106 BHQC0460 2 COLLAR ｶﾗｰ
107 BHQC0480 1 PLATE ﾌﾟﾚｰﾄ
108 BHQC4150 1 SPACER ｽﾍﾟｰｻ
109 BHQC4210 1 COLLAR ｶﾗｰ
110 BHQC4230 1 SPROCKET ｽﾌﾟﾛｹｯﾄ
111 H5286A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M4X6L
112 H5299A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M5X12L
113 H5310A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M5X55L
114 H5311A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M5X60L
115 H5326T
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M6X30L
116 W1050A
WASHER, FLAT
ﾜｯｼｬ 平         
5M/MX1.0X10(1W-5)
117 K5203A
SCREW, TRUSS
ｺﾈｼﾞ ﾄﾗｽ M3X6L
118 W1040A
WASHER, FLAT
ﾜｯｼｬ 平         
3M/MX0.5X7
119 BHQC0720 1 JOINT ｼﾞｮｲﾝﾄ
120 BHQC0730 1 JOINT ｼﾞｮｲﾝﾄ
121 BHQC0740 1 COLLAR ｶﾗｰ
QP-242E PARTS LIST ver11
36 - 4
36.インコンベア(B*-***)(BHQC)
36.In conveyor (B*-***)(BHQC)
36.インコンベア(B*-***)(BHQC)
36.In conveyor(B*-***)(BHQC)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
122 BHQC0750 1 COVER, CHAIN ｶﾊﾞｰ ﾁｪｰﾝ
123 BHQC0760 1 PLATE ﾌﾟﾚｰﾄ
124 BHQC0770 2 BOLT, STUD ﾎﾞﾙﾄ ｽﾀｯﾄﾞ
125 BHQC0780 1 COVER, CHAIN ｶﾊﾞｰ ﾁｪｰﾝ
126 BHQC0790 1 PLATE ﾌﾟﾚｰﾄ
127 IQC6301 4 NUT ﾅｯﾄ
128 CBC0240 1 NUT ﾅｯﾄ ･
QP-242E PARTS LIST ver11
36 - 5
36.インコンベア(B*-***)(BHQC)
36.In conveyor (B*-***)(BHQC)
QP-242E PARTS LIST ver11
37.インコンベア(F*-***-L→R)(HELPS)(オプション)(BHQC)
37.In conveyor(F*-***-L→R)(HELPS)(Option)(BHQC)
37 - 1

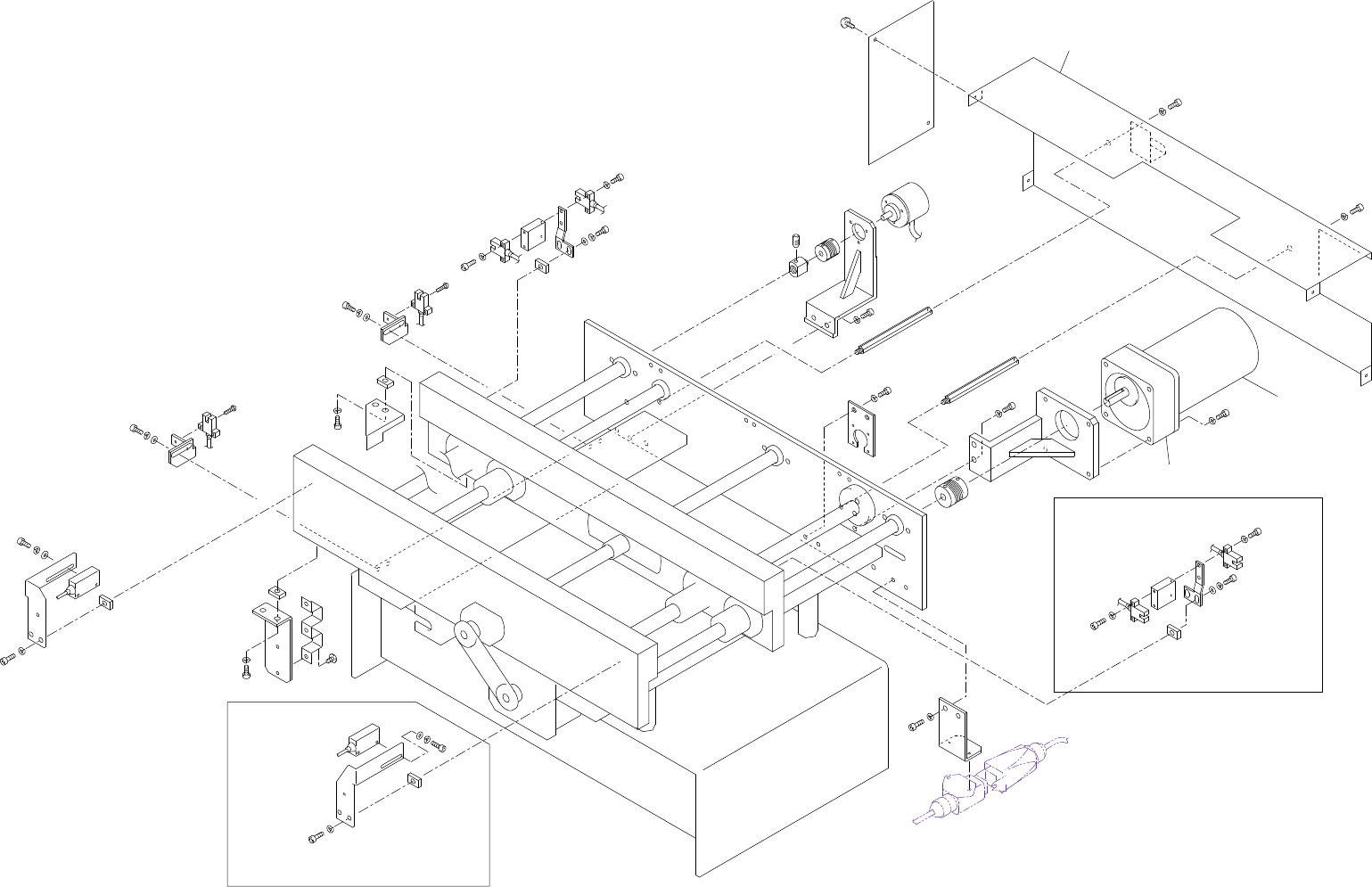

37.インコンベア(F*-***-L→R)(HELPS)(オプション)(BHQC)
37.In conveyor(F*-***-L→R)(HELPS)(Option)(BHQC)
Ref.33-7
ﾀﾃx173.205
Ref.31-1
Ref.31-1
Ref.31-1
Ref.33-7
33
38
14
9
37
31
17
41
5
4
37
30
22
7
27
40
3
37
30
32
37
20
21
6
35
38
2
2
26
29
36
11
24
30
37
39
12
24
15
36
29
37
31
10
29
36
36
29
24
24
12
13
39
37
30
15
43
25
1
39
37
31
39
37
31
1
44
36
28
19
23
15
30
37
30
37
15
28
36
44
23
18
34
38
8
14
16
42
逆流れ
(Right-to-left board flow)
 逆流れ
(Right-to-left board flow)
25
43
x5.5
208
176
165
175
161
175
161
175
161
183
162
176
167
175
161
13
13
B
A
139
