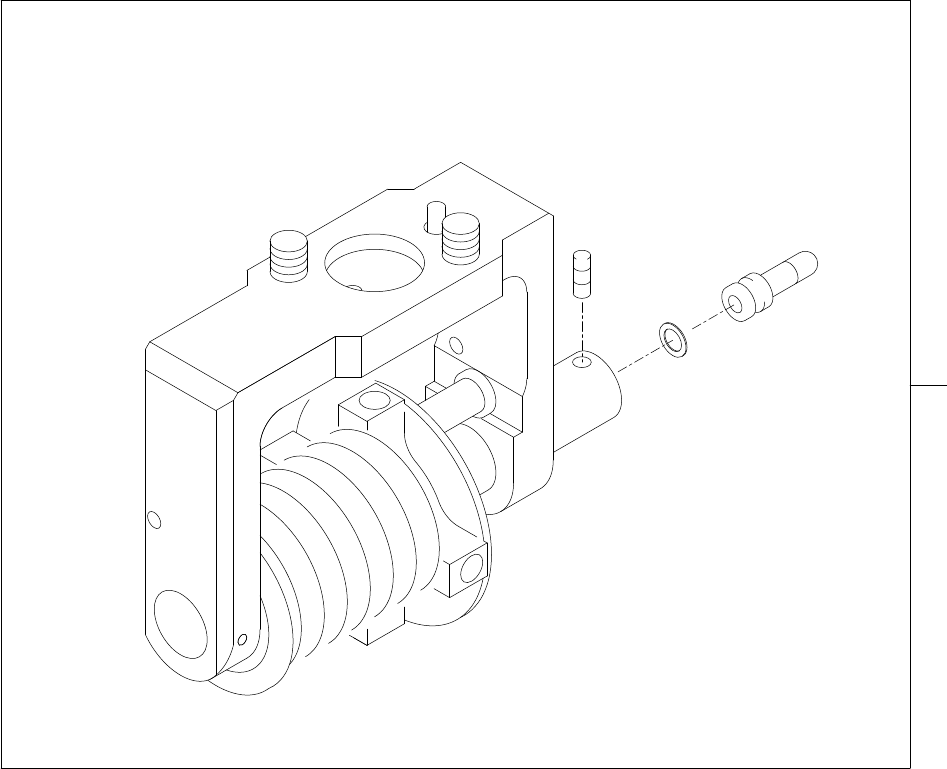

4.ノズルホルダ(シングルタイプ)(BHPH) 4.Nozzle holder(Single type)(BHPH) 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考 No. Drg.No. & Code No. QTY Description Rating Remarks 1 ABHPH8166 1 HOLDER ﾎﾙﾀﾞ 2 N10660 1 NUT U ﾅｯﾄ U M4 3 BHPH4280 1 FLANGE …
4.ノズルホルダ(シングルタイプ)(BHPH)
4.Nozzle holder(Single type)(BHPH)
QP-242E PARTS LIST ver11
4.ノズルホルダ(シングルタイプ)(BHPH)
4.Nozzle holder(Single type)(BHPH)
4 - 1
2
3
4
7
15
14
17
16
5
6
12
1
11
9
10
8
13
4.ノズルホルダ(シングルタイプ)(BHPH)
4.Nozzle holder(Single type)(BHPH)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
1 ABHPH8166 1 HOLDER ﾎﾙﾀﾞ
2 N10660 1 NUT U ﾅｯﾄ U M4
3 BHPH4280 1 FLANGE ﾌﾗﾝｼﾞ
4 R5012A 1 ROLLER, NEEDLE ﾛｰﾗ ﾆｰﾄﾞﾙ 3ﾟX9.8
5 BHPH4600 1 SHIM ｼﾑ t=0.1 注1．Note.1
6 BHPH4610 1 SHIM ｼﾑ t=0.05 注1．Note.1
7 ABHPH8061 1 SPRING, COIL ｽﾌﾟﾘﾝｸﾞ ｺｲﾙ
8 BHPH4270 1 SHAFT, SPLINE ｼｬﾌﾄ ｽﾌﾟﾗｲﾝ
9 ABHPH8070 1 RETAINER, SPRING 押え ｽﾌﾟﾘﾝｸﾞ
10 BHPH4210 1 PAD, VACUUM ﾊﾟｯﾄﾞ ﾊﾞｷｭｰﾑ
11 ABHPH8176 1 HOLDER ﾎﾙﾀﾞ Pressure control(Option)
12 BHPH4660 1 SHIM ｼﾑ Pressure control(Option) t=0.03 注1．Note.1
13 BHPH4340 1 SHAFT, SPLINE ｼｬﾌﾄ ｽﾌﾟﾗｲﾝ Pressure control(Option) t=0.03
14 DBPH0900 1 SHAFT, SPLINE ｶﾗｰ 10.45ﾟ 注2．Note.2
15 DBPH0910 1 SHAFT, SPLINE ｶﾗｰ 10.35ﾟ 注2．Note.2
16 DBPH0920 1 SHAFT, SPLINE ｶﾗｰ 10.55ﾟ 注2．Note.2
17 BHPH4700 1 SHAFT, SPLINE ｼｬﾌﾄ ｽﾌﾟﾗｲﾝ
注1. 仕様選択部品
注2. 仕様選択部品
Note.1:Specified part selection.
Note.2:Specified part selection.
QP-242E PARTS LIST ver11
4 - 2
4.ノズルホルダ(シングルタイプ)(BHPH)
4.Nozzle holder(Single type)(BHPH)
QP-242E PARTS LIST ver11
5 - 1
5.ノズルホルダ(インデックスタイプ)(BHPH)
5.Nozzle holder(Index type)(BHPH)
5.ノズルホルダ(インデックスタイプ)(BHPH)
5.Nozzle holder(Index type)(BHPH)
1
2
3
4
標準タイプ
Standard type
