71.2.MTU-6E 昇降装置(BHTA) 71.2.MTU-6E Elevator(BHTA) 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考 No. Drg. No. & Code No. QTY Description Rating Remarks 119 BHTA0950 2 STOPPER ｽﾄｯﾊﾟ 120 . BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X15L 121 . WASHER…

100%1 / 344
71.2.MTU-6E 昇降装置(BHTA)
71.2.MTU-6E Elevator(BHTA)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No.
Drg. No. & Code No.
QTY Description Rating Remarks
1 BHTA0010 3 BALL SCREW ﾎﾞｰﾙﾈｼﾞ
5 BHTA0150 3 STOPPER ｽﾄｯﾊﾟ
7 BHTA0170 1 BKT BKT
8 BHTA1250 1 STOPPER, POSITIONING ｽﾄｯﾊﾟ 位置決め
10 BHTA0270 1 DOG ﾄﾞｯｸﾞ
16 BHTA0400 1 PLATE, GUIDE ﾌﾟﾚｰﾄ ｶﾞｲﾄﾞ
20 BHTA0530 1 PLATE, LIFTER ﾌﾟﾚｰﾄ ﾘﾌﾀ
23 BHTA0570 1 BKT BKT
30 BHTA0650 3 PULLEY ﾌﾟｰﾘ
31 BHTA0660 2 PULLEY ﾌﾟｰﾘ
32 BHTA0670 2 SHAFT ｼｬﾌﾄ
34 BHTA0720 1 GUIDE ｶﾞｲﾄﾞ
35 BHTA0730 1 GUIDE ｶﾞｲﾄﾞ
36 BHTA0740 1 BLOCK ﾌﾞﾛｯｸ
40 IPB0420 2 COLLAR ｶﾗｰ
41 H4567A 3 BEARING UNIT ﾍﾞｱﾘﾝｸﾞﾕﾆｯﾄ WBK08-11-DB
42 R2068T 3 RING, LOCKING ﾘﾝｸﾞ 締結 TL006X017KE
43 H4242A 4 BEARING ﾍﾞｱﾘﾝｸﾞ RF-2280ZZ
46 K30067 1 CLAMPER ｸﾗﾝﾊﾟ HH250
57 H4519K 1 BELT ﾍﾞﾙﾄ 1680-3GT-15
58 S1024A 2
CIR-CLIP
ｻｰｸﾘｯﾌﾟ ST-EW-6
63 H5285A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M4X5L
64 H5287A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M4X8L
65 H5288A BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M4X10L
66 H5289A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M4X12L
70 H5298A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M5X10L
73 H5301A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M5X18L
81 W1021A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 3M/M
82 W1022A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M
83 W1023A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 5M/M
85 W1025A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 8M/M
88 W1043A
WASHER, FLAT
ﾜｯｼｬ 平         
4W-4
101 . SCREW, HEX SOCKET SET
ﾈｼﾞ 六角穴止め       
M3X8L
105 .
NUT, HEX
ﾅｯﾄ 六角         
M4 P=0.7
107 N1085A
NUT, HEX
ﾅｯﾄ 六角         
M8 P=1.25
108 N1089A
NUT, HEX
ﾅｯﾄ 六角         
M10 P=1.5
118 BHTA0880 3 GUIDE ｶﾞｲﾄﾞ
QP-242E PARTS LIST ver11
71 - 6
71.2.MTU-6E 昇降装置(BHTA)
71.2.MTU-6E Elevator(BHTA)
71.2.MTU-6E 昇降装置(BHTA)
71.2.MTU-6E Elevator(BHTA)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No.
Drg. No. & Code No.
QTY Description Rating Remarks
119 BHTA0950 2 STOPPER ｽﾄｯﾊﾟ
120 .
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M4X15L
121 .
WASHER, CONICAL
ﾜｯｼｬ 皿 M-4-L
122 BHTA0990 1 BOLT, CLAMP ﾎﾞﾙﾄ ｸﾗﾝﾌﾟ
123 BHTA1240 1 STOPPER ｽﾄｯﾊﾟ ･
QP-242E PARTS LIST ver11
71 - 7
71.2.MTU-6E 昇降装置(BHTA)
71.2.MTU-6E Elevator(BHTA)
QP-242E PARTS LIST ver11

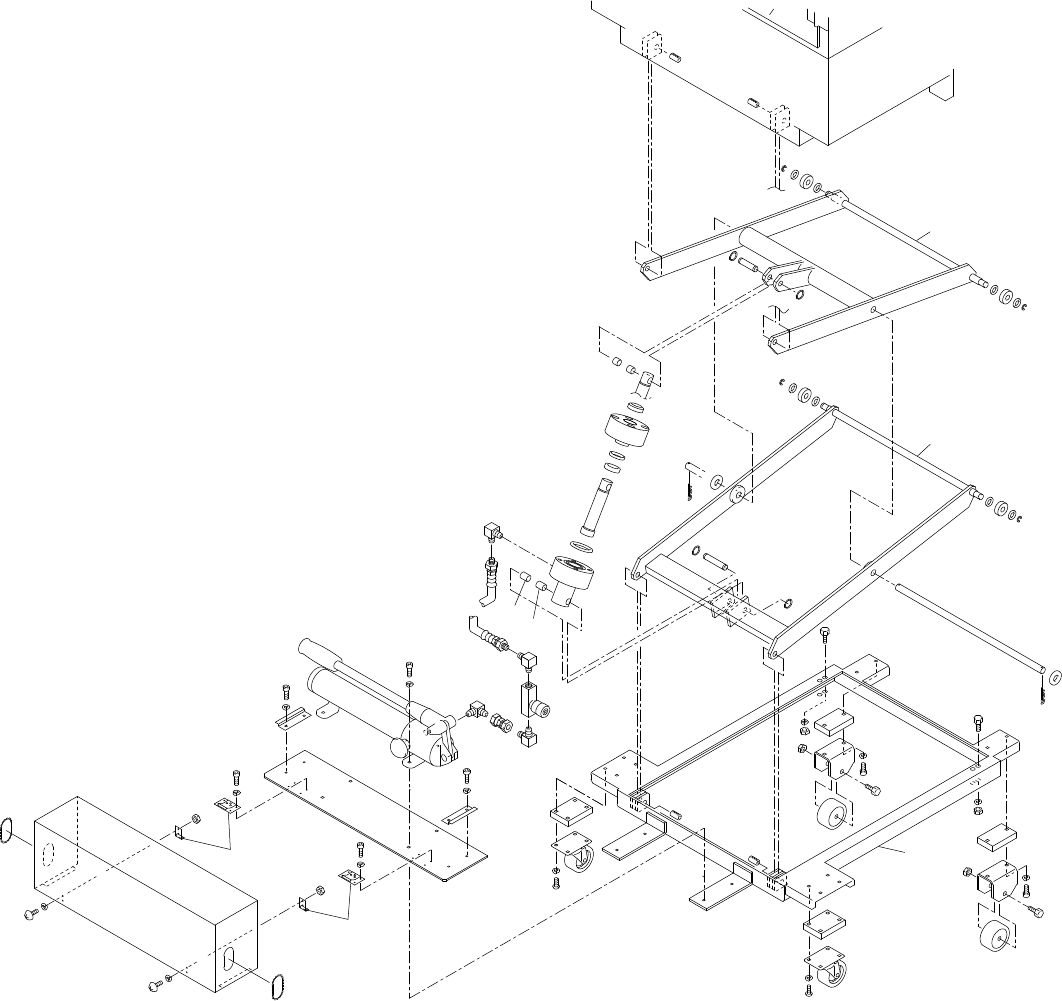

72.MTU-6E リフタ(BHTA)
72.MTU-6E Lifter(BHTA)
72 - 1
72.MTU-6E リフタ(BHTA)
72.MTU-6E Lifter(BHTA)
Ref.33-7
ﾀﾃx173.205
Ref.31-1
Ref.31-1
Ref.31-1
Ref.33-7
15
15
20
17
5
17
29
12
17
5
17
20
29
20
17
5
17
23
23
27
16
14
6
19
18
17
5
17
20
4
18
29
11
29
28
24
24
7
2
3
33
33
37
38
37
38
15
15
32
36
21
21
36
32
19
13
1
22
22
40
40
53
36
53
36
38
38
39
39
50
30
8
48
34
43
48
34
43
42
41
47
49
45
45
47
49
52
52
49
51
49
51
44
44
9
55
10
46
55
54
10
56
57
57
56
x10x
208
176
165
175
161
175
161
175
161
183
162
176
167
175
161
13
13
B
A
139
26
