74.MTU-6E NGパーツ排出コンベア(オプション)(BHTA)
74.NTU-6E Parts eject conveyor(Option)(BHTA)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No.
Drg. No. & Code No.
QTY Description Rating Remarks
1 BHTA4030 1 SPROCKET ｽﾌﾟﾛｹｯﾄ
2 BHTA4040 1 SPROCKET ｽﾌﾟﾛｹｯﾄ
3 BHTA4050 1 ROLLER ﾛｰﾗ
4 BHTA4060 1 ROLLER ﾛｰﾗ
5 BHTA4070 1 SHAFT ｼｬﾌﾄ
6 BHTA4120 1 BKT, SENSOR BKT ｾﾝｻ
7 BHTA4140 1 STOPPER, WORK ｽﾄｯﾊﾟ ﾜｰｸ
8 BHTA4150 1 RETAINER 押え
9 BHTA4160 1 PIN, LOCATING ﾋﾟﾝ 位置決め
10 BHTA4170 1 PIN, LOCATING ﾋﾟﾝ 位置決め
11 BHTA4510 1 GUIDE, BELT ｶﾞｲﾄﾞ ﾍﾞﾙﾄ
12 BHTA4530 1 BKT, SENSOR BKT ｾﾝｻ
13 BHQN0160 2 HOLDER, BEARING ﾎﾙﾀﾞ ﾍﾞｱﾘﾝｸﾞ
14 BHTA4550 1 FRAME ﾌﾚｰﾑ
15 BHTC4010 1 PLATE ﾌﾟﾚｰﾄ
16 BHTC4020 1 BKT BKT
17 BHTC4030 2 SPACER ｽﾍﾟｰｻ
18 T2006D 1 CHAIN, ROLLER ﾁｪｰﾝ ﾛｰﾗ RS25NP-39LINK
19 M5046E 1 MOTOR, GEAR ﾓｰﾀ ｷﾞﾔ RB-54B2GM-FST-2-241/240
20 H41152 4
BEARING
ﾍﾞｱﾘﾝｸﾞ R-1980ZZ
21 S1024A 1
CIR-CLIP
ｻｰｸﾘｯﾌﾟ ST-EW-6
22 S4046M 1
SENSOR, PHOTO
ｾﾝｻ ﾌｫﾄ EE-SPX404-W2A
23 S3132A 1
SW, PHOTOELECTRIC
SW 光電          
PS-56
24 A1039T 1 AMPLIFIER ｱﾝﾌﾟ FS-T20
25 H3005T 1
FIBER UNIT
ﾌｧｲﾊﾞ ﾕﾆｯﾄ FU-35F
26 A1040H 1
AMPLIFIER
ｱﾝﾌﾟ PS2-61
27 R4023H 1
LENS UNIT
ﾚﾝｽﾞﾕﾆｯﾄ F3H
28 H2101Z 1 TWEEZERS, AIR ﾋﾟﾝｾｯﾄ ｴｱｰ No.393
29 BHTA4561 1 BELT ﾍﾞﾙﾄ
30 H5273A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M3X5L
31 H5285A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M4X5L
32 H5287A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M4X8L
33 H5289A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M4X12L
34 H5296E
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M4X50L
35 H5299A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M5X12L
36 W1021A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 3M/M
37 W1022A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M
QP-242E PARTS LIST ver11
74 - 2
74.MTU-6E NGパーツ排出コンベア(オプション)(BHTA)
74.MTU-6E Parts eject conveyor(Option)(BHTA)
74.MTU-6E NGパーツ排出コンベア(オプション)(BHTA)
74.NTU-6E Parts eject conveyor(Option)(BHTA)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No.
Drg. No. & Code No.
QTY Description Rating Remarks
38 W1023A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 5M/M
40 W1043A
WASHER, FLAT
ﾜｯｼｬ 平         
4W-4
41 W1044A
WASHER, FLAT
ﾜｯｼｬ 平         
4W-5
43 N4027A
SCREW, HEX SOCKET SET
ﾈｼﾞ 六角穴止め       
M4X5L
44 K5255H
SCREW, HEX SOCKET BUTTON
小ﾈｼﾞ 六角穴ﾎﾞﾀﾝ    M3X5L
46 K5178L
SCREW, C/R PAN
小ﾈｼﾞ 十穴鍋        
M3X5L
47 . SCREW, C/R PAN
小ﾈｼﾞ 十穴鍋        
M3X15L
48 H5174A BOLT, HEX ﾎﾞﾙﾄ 六角 M4X40L
49 N1079A
NUT, HEX
ﾅｯﾄ 六角         
M4 ･
QP-242E PARTS LIST ver11
74 - 3
74.MTU-6E NGパーツ排出コンベア(オプション)(BHTA)
74.MTU-6E Parts eject conveyor(Option)(BHTA)
QP-242E PARTS LIST ver11

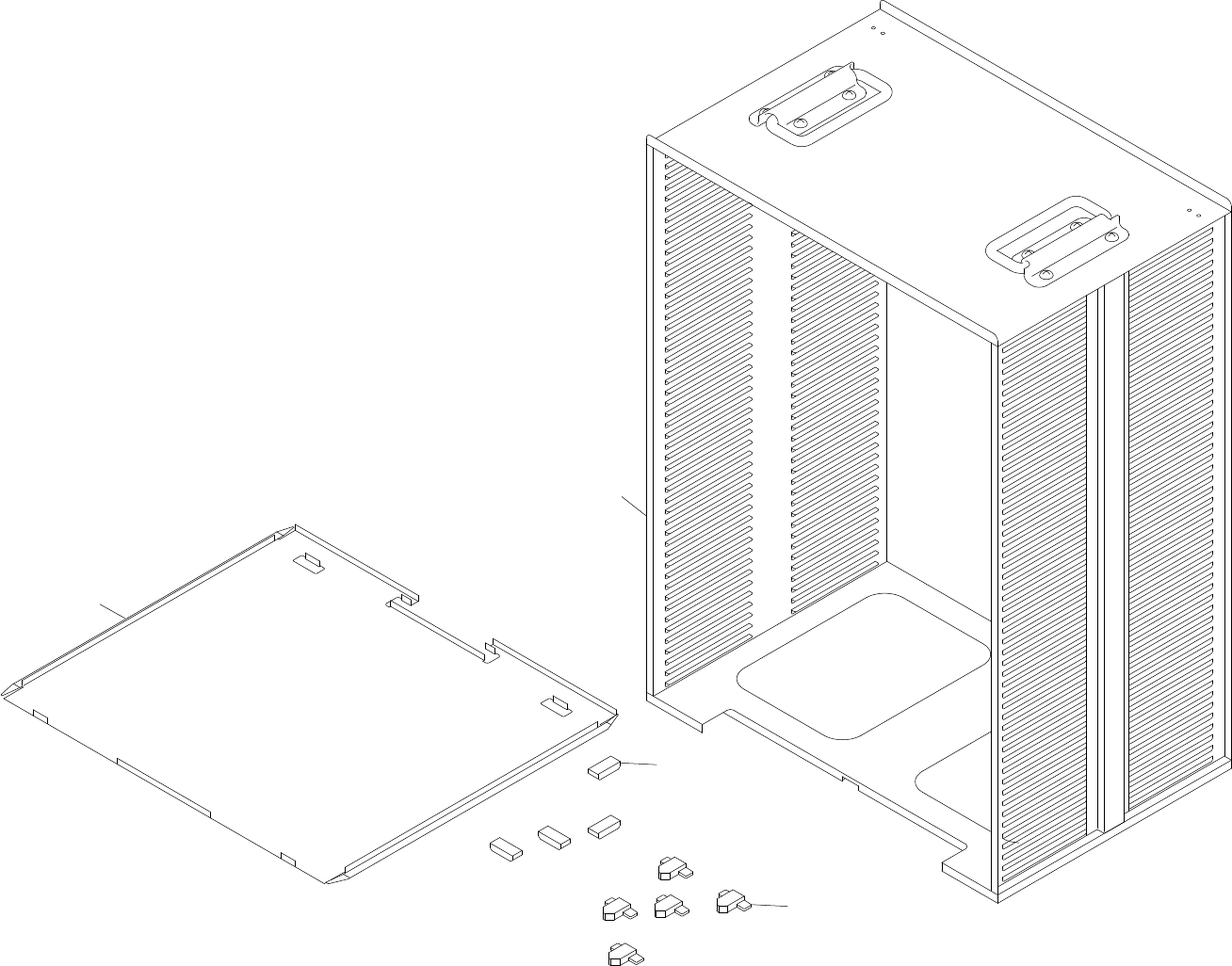

75.MTU-6E マガジン(BHTA)
75.MTU-6E Magazine(BHTA)
75 - 1
75.MTU-6E マガジン(BHTA)
75.MTU-6E Magazine(BHTA)
Ref.33-7
ﾀﾃx173.205
Ref.31-1
Ref.31-1
Ref.31-1
Ref.33-7
1
2
11
3
x5.5
208
176
165
175
161
175
161
175
161
183
162
176
167
175
161
13
13
B
A
139
26
