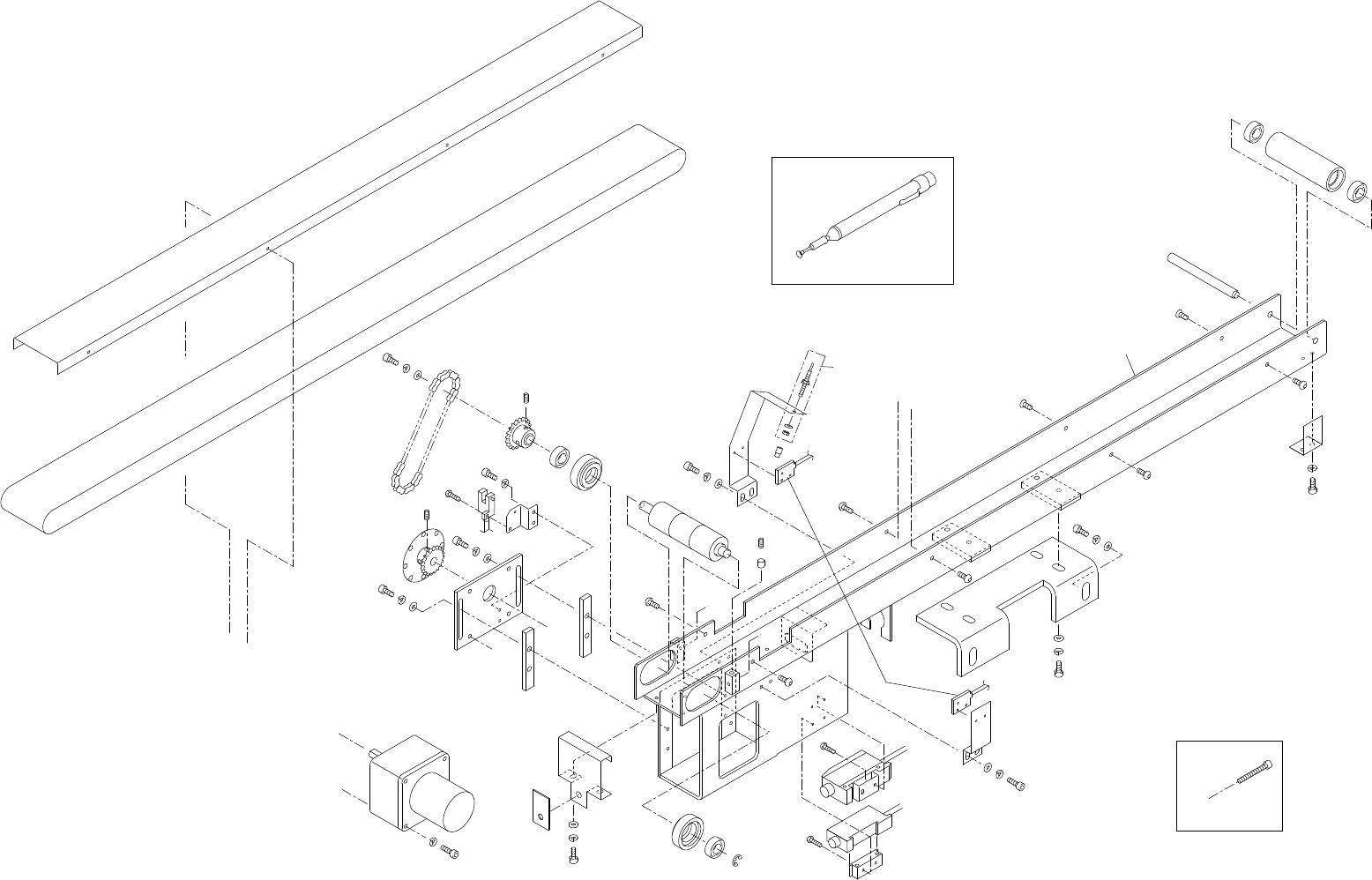

81.MTU-71E NGパーツ排出コンベア(オプション)(BHTC)
81.MTU-71E Parts eject conveyor(BHTC)
81 - 1
81.MTU-71E NGパーツ排出コンベア(オプション)(BHTC)
81.MTU-71E Parts eject conveyor(Option)(BHTC)
Ref.33-7
ﾀﾃx173.205
Ref.31-1
Ref.31-1
Ref.31-1
Ref.33-7
C
B
A
C
B
A
D
A
D
11
20
20
12
46
47
38
31
16
4
46
47
42
40
36
13
44
39
35
47
47
25
27
43
38
32
10
47
47
24
50
6
43
38
32
23
26
50
17
20
5
18
41
38
19
3
3
1
41
38
33
14
45
33
38
41
49
22
2
37
30
17
20
15
45
29
43
38
32
7
38
34
31
21
28
8
9
51
45
34
x4.5
208
176
165
175
161
175
161
175
161
183
162
176
167
175
161
13
13
B
A
139
26
81.MTU-71E NGパーツ排出コンベア(オプション)(BHTC)
81.MTU-71E Parts eject conveyor(Option)(BHTC)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No.
Drg. No. & Code No.
QTY Description Rating Remarks
1 BHTC4010 1 PLATE ﾌﾟﾚｰﾄ
2 BHTC4020 1 BKT, SW BKT SW
3 BHTC4030 2 SPACER ｽﾍﾟｰｻ
4 BHTC4041 1 FRAME ﾌﾚｰﾑ
5 BHTC4160 1 STOPPER, WORK ｽﾄｯﾊﾟ ﾜｰｸ
6 BHTC4060 1 BKT, SENSOR BKT ｾﾝｻ
7 BHTC4070 1 BKT, SENSOR BKT ｾﾝｻ
8 BHTC4080 1 GUIDE, BELT ｶﾞｲﾄﾞ ﾍﾞﾙﾄ
9 BHTC4151 1 BELT ﾍﾞﾙﾄ
10 BHTC4100 1 ROLLER ﾛｰﾗ
11 BHTC4111 1 ROLLER ﾛｰﾗ
12 BHTC4120 1 SHAFT ｼｬﾌﾄ
13 BHTC4130 1 BKT BKT
14 BHTA4030 1 SPROCKET ｽﾌﾟﾛｹｯﾄ
15 BHTA4040 1 SPROCKET ｽﾌﾟﾛｹｯﾄ
16 BHTA4150 1 RETAINER 押え
17 BHQN0160 2 HOLDER, BEARING ﾎﾙﾀﾞ ﾍﾞｱﾘﾝｸﾞ
18 SIP3600 1 NAMEPLATE 銘板
19 M5046E 1
MOTOR, GEAR
ﾓｰﾀ ｷﾞﾔ RB-54B2GM-FST2-24
20 H41152 4
BEARING
ﾍﾞｱﾘﾝｸﾞ R-1980ZZ
21 S1024A 1
CIR-CLIP
ｻｰｸﾘｯﾌﾟ ST-EW-6
22 S4046M 1
SENSOR, PHOTO
ｾﾝｻ ﾌｫﾄ EE-SPX404-W2A
23 S3132A 1
SW, PHOTOELECTRIC
SW 光電          
PS-56
24 A1040H 1
AMPLIFIER
ｱﾝﾌﾟ PS2-61
25 H3005T 1
FIBER UNIT
ﾌｧｲﾊﾞﾕﾆｯﾄ FU-35F
26 A1039T 1
AMPLIFIER
ｱﾝﾌﾟ FS-T20
27 R4023H 1 LENS UNIT ﾚﾝｽﾞﾕﾆｯﾄ F-3H
28 H2101Z 1 TWEEZERS ﾋﾟﾝｾｯﾄ NO.393
29 T2009A 1 CHAIN, ROLLER ﾁｪｰﾝ ﾛｰﾗ RS25NP-40 Link
30 H5273A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M3X5L
31 H5286A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M4X6L
32 H5287A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M4X8L
33 H5289A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M4X12L
34 H5295T
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M4X35L ｾﾞﾝﾈｼﾞ
35 H5322A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M6X18L
36 H5341A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M8X20L
37 W1021A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 3M/M
QP-242E PARTS LIST ver11
81 - 2
81.MTU-71E NGパーツ排出コンベア(オプション)(BHTC)
81.MTU-71E Parts eject conveyor(Option)(BHTC)
81.MTU-71E NGパーツ排出コンベア(オプション)(BHTC)
81.MTU-71E Parts eject conveyor(Option)(BHTC)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No.
Drg. No. & Code No.
QTY Description Rating Remarks
38 W1022A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M
39 W1024A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 6M/M
40 W1025A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 8M/M
41 W1043A
WASHER, FLAT
ﾜｯｼｬ 平         
4W-4
42 W1046A
WASHER, FLAT
ﾜｯｼｬ 平         
4W-8
43 W1041A
WASHER, FLAT
ﾜｯｼｬ 平         
4M/MX0.8X9(1W-4)
44 W1051A
WASHER, FLAT
ﾜｯｼｬ 平         
6M/MX1.6X125(1W-6)
45 N4027A
SCREW, HEX SOCKET SET
ﾈｼﾞ 六角穴止め       
M4X5L
46 K5186N
SCREW, COUNTERSUNK
小ﾈｼﾞ 皿          
M3X5L
47 K5255H
SCREW, HEX SOCKET BUTTON
小ﾈｼﾞ 六角穴ﾎﾞﾀﾝ M3X5L
48 N1080A
NUT, HEX
ﾅｯﾄ 六角         
M4 P=0.7
49 K5178L SCREW, C/R PAN 小ﾈｼﾞ 十穴鍋 M3X5L
50 . SCREW, C/R PAN
ﾅｯﾄ 六角         
M3X8L
51 BHTC4140 2 BLOCK 駒 ･
QP-242E PARTS LIST ver11
81 - 3
81.MTU-71E NGパーツ排出コンベア(オプション)(BHTC)
81.MTU-71E Parts eject conveyor(Option)(BHTC)
