QP-242E-11 - 第328页

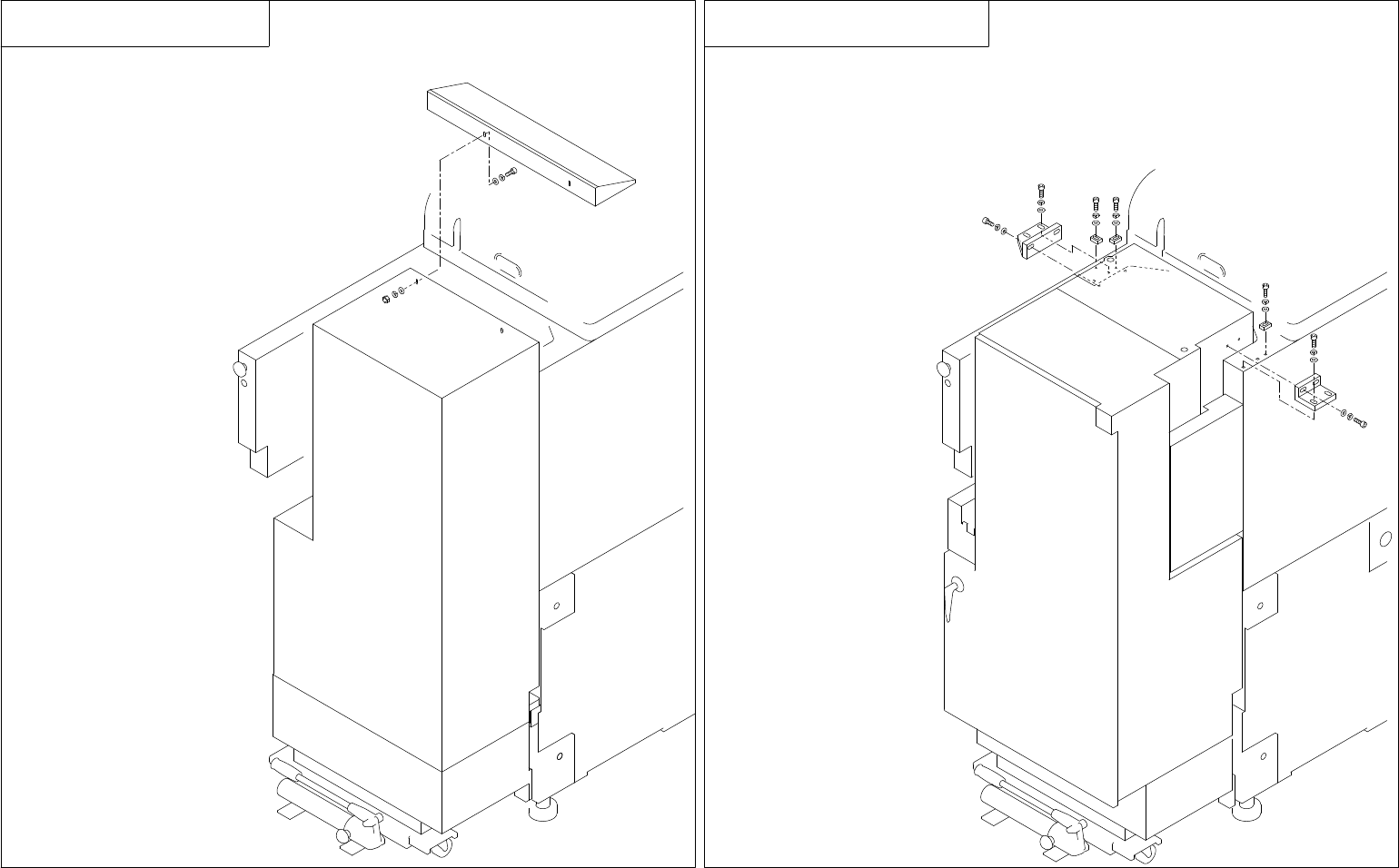

89.MTU 連結部品(**-6**)(BHTC) 89.MTU Connectior related parts(**-6**)(BHTC) 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考 No. Drg.No. & Code No. QTY Description Rating Remarks 1 BHTC4530 1 BKT BKT 2 H5343A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M8X…
QP-242E PARTS LIST ver11
89.MTU 連結部品(**-6**)(BHTC)
89.MTU Connection related parts(**-6**)(BHTC)
89 - 1
89.MTU 連結部品(**-6**)(BHTC)
89.MTU Connection related parts(**-6**)(BHTC)
Ref.33-7
ﾀﾃx173.205
Ref.31-1
Ref.31-1
Ref.31-1
Ref.33-7
(**-6**)+MTU-6E (**-6**)+MTU-71E
4
3
2
1
4
3
2
6
9
8
7
5
2
3
4
2
3
4
7
8
9
6
7
8
9
6
10
11
12
13
14
12
13
x13
208
176
165
175
161
175
161
175
161
183
162
176
167
175
161
13
13
B
A
139
26
89.MTU 連結部品(**-6**)(BHTC)
89.MTU Connectior related parts(**-6**)(BHTC)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
1 BHTC4530 1 BKT BKT
2 H5343A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴
M8X30L
3 W1025A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 8M/M
4 W1046A WASHER, FLAT ﾜｯｼｬ 平 4W-8
5 BHTC4540 1 BKT BKT
6 BHTC4520 3 BLOCK ﾌﾞﾛｯｸ
7 H5324A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴
M6X20L
8 W1024A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 6M/M
9 W1045A WASHER, FLAT ﾜｯｼｬ 平 4W-6
10 BHTA0690 1 COVER ｶﾊﾞｰ
11 H5290A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴
M4X15L
12 W1022A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M
13 W1043A WASHER, FLAT ﾜｯｼｬ 平 4W-4
14 N1080A
NUT, HEX
ﾅｯﾄ 六角
M4 P=0.7 ・
QP-242E PARTS LIST ver11
89 - 2
89.MTU 連結部品(**-6**)(BHTC)
89.MTU Connection related parts(**-6**)(BHTC)
