18.メカチャックA(BHNC)
18.Chuck mechanical(BHNC)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No.
Drg. No. & Code No.
QTY Description Rating Remarks
1 ABHNC8014 1 CHUCK ﾁｬｯｸ
2 BHPN3234 1 SPRING, PLATE ｽﾌﾟﾘﾝｸﾞ 板
3 BHPN3273 1 SPRING, PLATE ｽﾌﾟﾘﾝｸﾞ 板
4 BHNC0092 1 PLATE ﾌﾟﾚｰﾄ
5 BHNC0160 1 SPACER ｽﾍﾟｰｻ
6 QNC0061 1 CASE ｹｰｽ
7 QNC0070 2 ARM ｱｰﾑ
8 QNC0040 2 PIN, PIVOT ﾋﾟﾝ 支点
9 S1019T 2
CIR-CLIP
ｻｰｸﾘｯﾌﾟ ST-EW-1.2
10 QNC0170 1 WASHER ﾜｯｼｬ
11 QNC0020 1 SPRING ｽﾌﾟﾘﾝｸﾞ
12 QNC0010 1 PISTON ﾋﾟｽﾄﾝ
13 H5264A 4
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M2X3L
14 H5266A 4
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M2X6L
15 N4017T 1
SCREW, HEX SOCKET SET
ﾈｼﾞ 六角穴止め       
M2X4L FLAT-PT
16 N4017A 1
SCREW, HEX SOCKET SET
ﾈｼﾞ 六角穴止め       
M2X3L FLAT-PT
17 K5175T 1
SCREW, C/R PAN
小ﾈｼﾞ 十穴鍋        
M2X5L ･
18 BHNC0072 1 SLEEVE ｽﾘｰﾌﾞ
QP-242E PARTS LIST ver11
18 - 2
18.メカチャックA(BHNC)
18.Chuck mechanical A(BHNC)
QP-242E PARTS LIST ver11
19 - 1

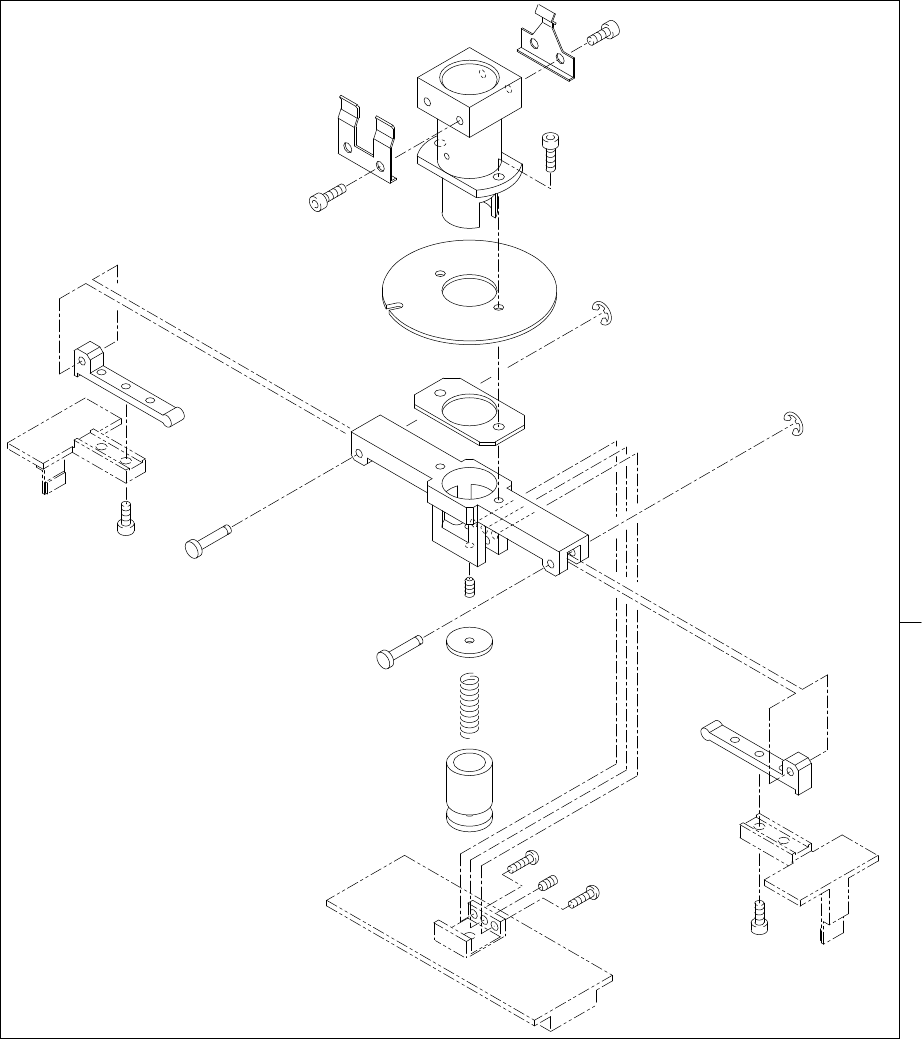

19.Chuck mechanical B(BHNC)
19.メカチャック B(BHNC)
19.Chuck mechanical B(BHNC)
19.メカチャック B(BHNC)
1
・２爪
＊＊
・押し込み無し
＊＊
・トレイ供給
＊＊
19
14
4
5
9
6
7
7
15
10
11
12
8
17
17
16
8
9
3
13
2
13
18
18
FUJI
19.メカチャックB(BHNC)
19.Chuck mechanical B(BHNC)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No.
Drg. No. & Code No.
QTY Description Rating Remarks
1 ABHNC8024 1 CHUCK ﾁｬｯｸ
2 BHPN3234 1 SPRING, PLATE ｽﾌﾟﾘﾝｸﾞ 板
3 BHPN3273 1 SPRING, PLATE ｽﾌﾟﾘﾝｸﾞ 板
4 BHNC0082 1 PLATE ﾌﾟﾚｰﾄ
5 BHNC0160 1 SPACER ｽﾍﾟｰｻ
6 QNC0102 1 CASE ｹｰｽ
7 QNC0080 1 ARM ｱｰﾑ
8 QNC0040 2 PIN, PIVOT ﾋﾟﾝ 支点
9 S1019T 2
CIR-CLIP
ｻｰｸﾘｯﾌﾟ ST-EW-1.2
10 QNC0170 1 WASHER ﾜｯｼｬ
11 QNC0020 1 SPRING ｽﾌﾟﾘﾝｸﾞ
12 QNC0010 1 PISTON ﾋﾟｽﾄﾝ
13 H5264A 4
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M5X3L
14 H5266A 2
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M2X6L
15 N4017X 1
SCREW, HEX SOCKET SET
ﾈｼﾞ 六角穴止め       
M2X5L FLAT-PT
16 N4017A 1
SCREW, HEX SOCKET SET
ﾈｼﾞ 六角穴止め       
M2X3L FLAT-PT
17 K5175T 1
SCREW, C/R PAN
小ﾈｼﾞ 十穴鍋        
M2X5L
18 H5264T 4
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M2X4L ･
19 BHNC0072 1 SLEEVE ｽﾘｰﾌﾞ
QP-242E PARTS LIST ver11
19 - 2
19.メカチャックB(BHNC)
19.Chuck mechanical B(BHNC)
