QP-242E-11 - 第68页
20.メカチャックC(BHNC) 20.Chuck mechanical(BHNC) 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考 No. Drg. No. & Code No. QTY Description Rating Remarks 1 ABHNC8105 1 CHUCK ﾁｬｯｸ 2 BHPN3234 1 SPRING, PLATE ｽﾌﾟﾘﾝｸﾞ 板 3 BHPN5110 4 SPACER ｽﾍﾟｰｻ…
QP-242E PARTS LIST ver11
20 - 1

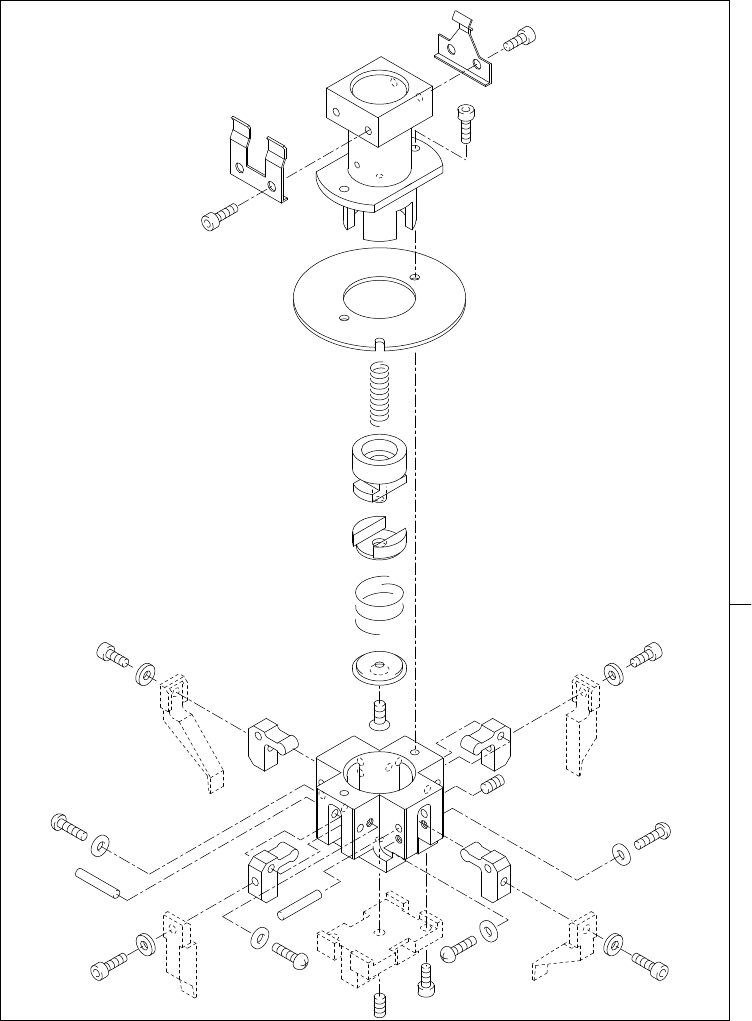

20.Chuck mechanical C(BHNC)
20.メカチャック C(BHNC)
20.Chuck mechanical C(BHNC)
20.メカチャック C(BHNC)
1
・４爪
＊＊
・スティック供給
＊＊
11
11
11
11
14
17
12
16
14
12
16
15
20
18
19
9
8
7
6
4
2
5
21
6
21
6
10
13
3
6
6
3
3
3
16
12
16
12
13
F
U
J
I
20.メカチャックC(BHNC)
20.Chuck mechanical(BHNC)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No.
Drg. No. & Code No.
QTY Description Rating Remarks
1 ABHNC8105 1 CHUCK ﾁｬｯｸ
2 BHPN3234 1 SPRING, PLATE ｽﾌﾟﾘﾝｸﾞ 板
3 BHPN5110 4 SPACER ｽﾍﾟｰｻ
4 BHPN3273 1 SPRING, PLATE ｽﾌﾟﾘﾝｸﾞ 板
5 BHNC5071 1 SLEEVE ｽﾘｰﾌﾞ
6 H5266A 6 BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M2X6L
7 BHNC5091 1 PLATE ﾌﾟﾚｰﾄ
8 BHNC5020 1 SPRING ｽﾌﾟﾘﾝｸﾞ
9 BHNC5010 1 PISTON ﾋﾟｽﾄﾝ
10 BHNC5061 1 CASE ｹｰｽ
11 BHNC5050 4 ARM ｱｰﾑ
12 W1039A 8
WASHER, FLAT
ﾜｯｼｬ 平
2M/M
13 R5007A 4 ROLLER, NEEDLE ﾛｰﾗ ﾆｰﾄﾞﾙ ﾟ2.0X11.8
14 N4017T 2
SCREW, HEX SOCKET SET
ﾈｼﾞ 六角穴止め
M2X4L
15 K5186H 1 SCREW, COUNTERSUNK 小ﾈｼﾞ 皿 M2X4L
16 K5175N 8
SCREW, C/R PAN
小ﾈｼﾞ 十穴鍋
M2X3L
17 H5265A 2 BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M2X5L
18 BHNC5130 1 SPRING ｽﾌﾟﾘﾝｸﾞ
19 BHNC5041 1 HOLDER, SPRING 受け ｽﾌﾟﾘﾝｸﾞ
20 BHNC5081 1 COLLAR ｶﾗｰ ･
21 H5264A 4 BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M2X3L
QP-242E PARTS LIST ver11
20 - 2
20.メカチャックC(BHNC)
20.Chuck mechanical C(BHNC)
QP-242E PARTS LIST ver11
21 - 1
1005∼□4.5 CCD Type1
(**-*1*)(Option) (**-**1)

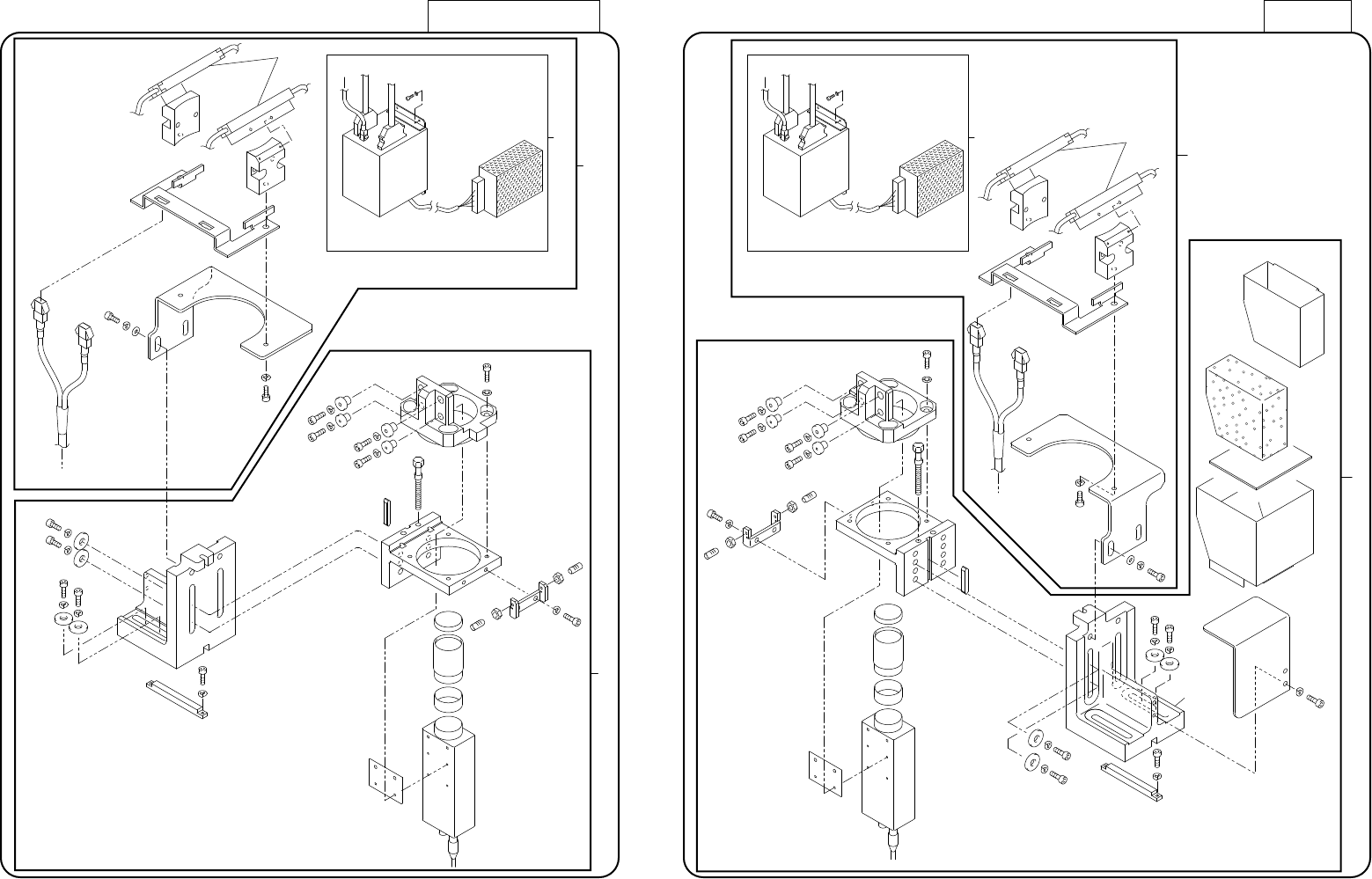

21.画像処理カメラ(**-**1)(**-*1*)(BHGC)
