23.画像処理ｶﾒﾗ(**-**3)(**-*3*)(BHGC) 23.Vision processing camera(**-**3)(**-*3*)(BHGC) 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考 No. Drg.No. & Code No. QTY Description Rating Remarks 40 N4025Z SCREW, HEX SOCKET SET ﾈｼﾞ 六角穴止め M3X20L…

100%1 / 344
23.画像処理ｶﾒﾗ(**-**3)(**-*3*)(BHGC)
23.Vision processing camera(**-**3)(**-*3*)(BHGC)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
1 BHGC0011 1 BKT BKT
2 BHGC0022 1 BKT BKT
3 BHGC0030 1 BKT BKT
4 BHGC0070 1 BKT BKT
5 BHGC4310 1 BKT BKT
6 BHGC4300 1 BOX BOX
7 BHGC4271 1 SHEET, RUBBER ｼｰﾄ ｺﾞﾑ
8 BHGC0170 2 COLLAR ｶﾗｰ
9 BHGC0180 2 COLLAR ｶﾗｰ
10 BHGC0190 1 SPACER ｽﾍﾟｰｻ
11 R1031A 1 LAMP, LED ﾗﾝﾌﾟ LED FXL-L01A
12 K1133D 1
CAMERA, CCD
ｶﾒﾗ CCD IK-541B
13 R4035A 1 LENS ﾚﾝｽﾞ OM16-1.4
14 H3020H 1 FILTER ﾌｨﾙﾀ UV Filter M27 P=0.5
15 R1029A 1 LAMP ﾗﾝﾌﾟ MFXL-1000
16 R2038H 1 RING, INTERMEDIATE ﾘﾝｸﾞ中間 EXR-1.4
17 BHGC4010 1 BLOCK ﾌﾞﾛｯｸ
18 BHGC0080 1 SCREW, ADJUSTING ﾈｼﾞ 調整
19 JRG0391 1 KEY ｷｰ
20 EM42301 8 WASHER, FLAT ﾜｯｼｬ 平
21 K1162A 1 COVER, GLASS ｶﾊﾞｰ ｶﾞﾗｽ 2053-192-180A
22 KCA0110 1 KEY ｷｰ
23 K5268K
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M2X15L
24 H5274A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M3X6L
25 H5275A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M3X8L
26 H5278T
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M3X18L
27 H5287A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M4X8L
28 H5289A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M4X12L
30 H5322A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M6X15L
31 H5326A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M6X25L
32 H5327A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M6X30L
33 W1020A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ      2M/M
34 W1021A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ      3M/M
35 W1022A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ      4M/M
37 W1024A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ      6M/M
38 W1045A
WASHER, FLAT
ﾜｯｼｬ 平         
4W-6
39 W1011A
WASHER, CONICAL
ﾜｯｼｬ 皿         
M-4-L
QP-242E PARTS LIST ver11
23 - 2
23.画像処理ｶﾒﾗ(**-**3)(**-*3*)(BHGC)
23.Vision processing camera(**-**3)(**-*3*)(BHGC)
23.画像処理ｶﾒﾗ(**-**3)(**-*3*)(BHGC)
23.Vision processing camera(**-**3)(**-*3*)(BHGC)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
40 N4025Z
SCREW, HEX SOCKET SET
ﾈｼﾞ 六角穴止め       
M3X20L
41 N1076A
NUT, HEX
ﾅｯﾄ 六角         
M3 P=0.5
43 K4018T 1 CABLE ｹｰﾌﾞﾙ 2053-192-111A
44 H5464A 1 BOX, POWER SUPPLY BOX 電源 FXL-B01A
45 H3202Z 2 BKT BKT 2053-192-105C
46 BHGC4360 1 PAD ﾊﾟｯﾄ part for Flux unit
47 BHGC0120 1 HOLDER ﾎﾙﾀﾞ
48 BHGC0140 1 BKT BKT ･
49 ABHGC8031 1 CAMERA ｶﾒﾗ
50 ABHGC8091 1 CAMERA ｶﾒﾗ
51 ABHGC8430 1 LAMP ﾗﾝﾌﾟ
52 ABHGC8490 1 LAMP ﾗﾝﾌﾟ
53 BHGC4340 1 BOX BOX part for Flux unit
54 BHGC4350 1 BOX BOX part for Flux unit
QP-242E PARTS LIST ver11
23 - 3
23.画像処理ｶﾒﾗ(**-**3)(**-*3*)(BHGC)
23.Vision processing camera(**-**3)(**-*3*)(BHGC)
QP-242E PARTS LIST ver11
24 - 1
(**-*4*)(Option)
(**-**4)

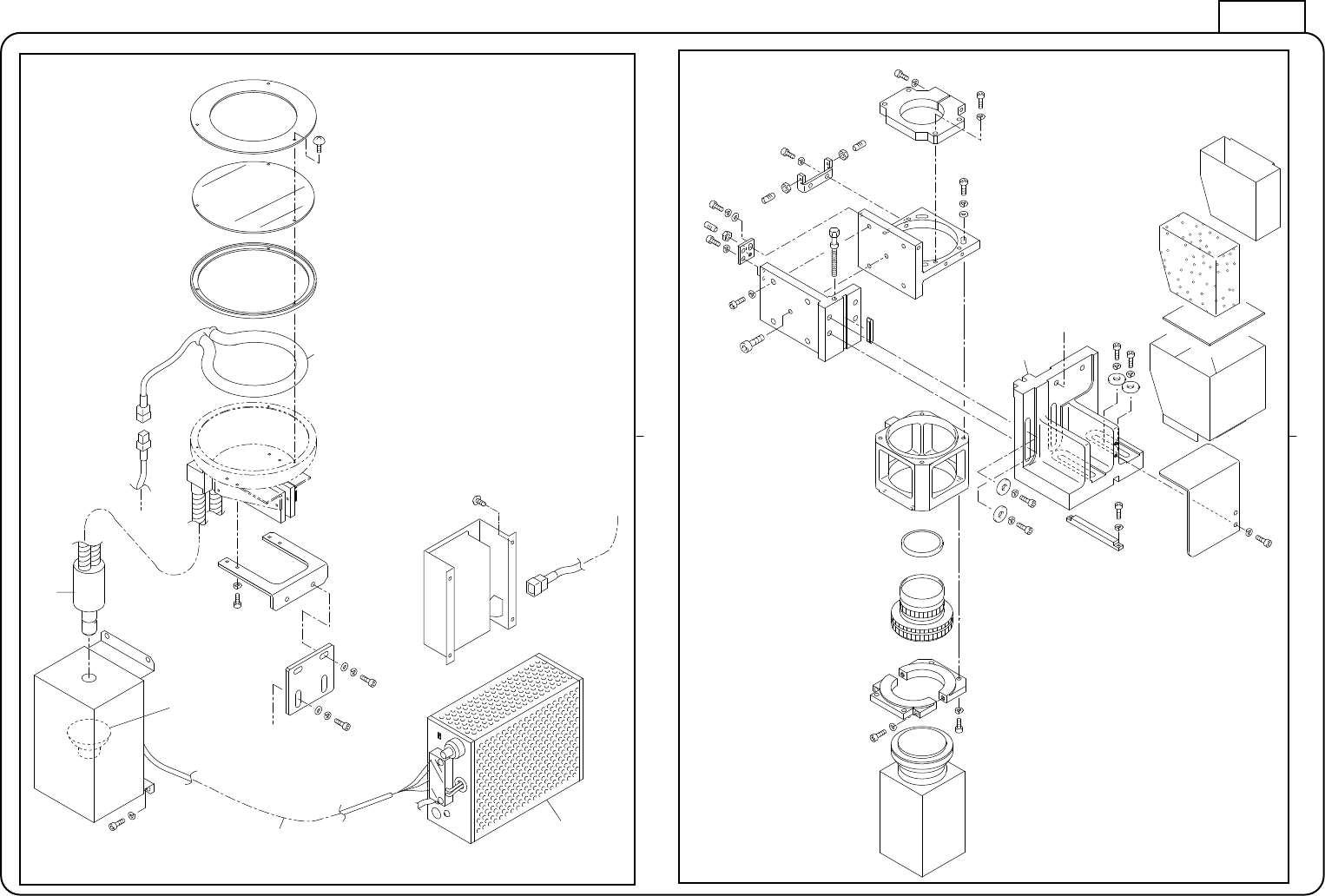

24.1.画像処理カメラ(**-**4)(BHGC)
24.1.Vision processing camera(**-**4)(BHGC)
24.1.画像処理カメラ(**-**4)(BHGC)
24.1.Vision processing camera(**-**4)(BHGC)
**-*04
**-*64
**-*74
Module Type
ABHGC8440
(単独かLINEが左にある場合）
ICM
Ref.33-7
D
ABHGC8440
73
74
75
1
2
8
9
18
20
18
18
18
17
16
11
4
3
7
12
24
25
30
41
43
39
43
39
41
30
40
28
39
43
43
39
41
32
33
41
44
41
31
50
48
47
49
49
47
41
29
31
41
44
42
37
41
31
42
35
A
19
15
22
62
23
76
77
5
6
51
42
45
38
43
46
27
40
A
B
B
54
59
55
56
23
65
67
29
41
5
34
66
68
58
78
57
57
60
1
10
13
2
3
4
21
22
14
20
16
18
25
26
7
24
8
9
23
6
15
17
5
19
12
11
