Installationsanleitung Stationsso ftware Version 701.02 Ausgabe 07/2008 4.4 V orbereitungen zur Inst allation der Software 4.4.1 Voraussetzungen Voraussetzung für die Installation der SIPL ACE-Software und der Visionrech…
Installationsanleitung Stationssoftware Version 701.02 Ausgabe 07/2008
4.3 Automatische BIOS-Einstellungen am Maschinenrechner und am
Visionrechner
Für die automatische Durchführung der BIOS-Einstellungen am Maschinenrechner bzw. Visionrechner
muss zuvor eine Setup-CD erstellt werden. Hierzu benötigen Sie einen Rechner mit Windows XP, der über
ein CD-RW-Laufwerk verfügt.
Die zur Erstellung erforderliche Image-Datei (siehe folgende Tabelle) ist auf der CD für die SW-Version
701.02 im Verzeichnis "BIOS-Images" abgelegt.
Maschinenrechner / Visionrechner
Rechnertyp
BIOS-Einstellungen / ISO-Image
SIMATIC Box PC 627 CPU627_BIOS_Settings.iso
Tabelle 4-2: Datei zur Erstellung der Setup-CD für die BIOS-Einstellungen am Maschinenrechner und am Visionrechner
4.3.1 Setup-CD erstellen
→ Legen Sie eine leere CD-R in das Laufwerk an einem beliebigen Rechner ein.
→ Legen Sie die CD für die SW-Version 701.02 in das Laufwerk ein.
→ Öffnen Sie im Explorer auf der CD das Verzeichnis "BIOS-Images".
→ Öffnen Sie die Image-Datei für den entsprechenden Rechnertyp (siehe Tabelle oben) mithilfe des
installierten Brennprogramms und folgen Sie den Anweisungen auf dem Bildschirm.
→ Entfernen Sie nach Beendigung des Brennvorgangs die CDs aus den Laufwerken.
4.3.2 BIOS-Einstellungen am Maschinenrechner und am Visionrechner durchführen
Hinweis:
Stellen Sie vor Beginn der Arbeiten sicher, dass im BIOS in der Boot-Reihenfolge die CD-
ROM an erster Stelle steht, damit der Rechner von CD gebootet werden kann.
→ Legen Sie die erstellte CD in das Laufwerk am Maschinenrechner bzw. Visionrechner ein und booten
Sie ihn von der CD, indem Sie die Maschine einschalten.
Die BIOS-Einstellungen werden jetzt automatisch vorgenommen.
→ Entfernen Sie nach Beendigung des Vorgangs die CD aus dem Laufwerk und schalten Sie die
Maschine wieder aus.
17 von 38
Installationsanleitung Stationssoftware Version 701.02 Ausgabe 07/2008
4.4 Vorbereitungen zur Installation der Software
4.4.1 Voraussetzungen
Voraussetzung für die Installation der SIPLACE-Software und der Visionrechner-Software:
- Installation des Betriebssystems Windows XP Professional mit Service Pack 2 und der aktuellen
Hotfixes (CD Windows XP Hotfixes) auf dem Maschinenrechner und auf dem Visionrechner (siehe
Installationsanleitung Betriebssystem Windows XP, Artikelnummer 00194575-xx).
Die standardmäßige Bildschirmeinstellung in Windows muss verändert und der Touchscreen kalibriert
werden. Für diese Arbeiten müssen Sie als Administrator eingeloggt
18 von 38
sein!
4.4.2 Bildschirmeinstellungen ändern
→ Wählen Sie Start Æ Settings Æ Control Panel Æ Display.
→ Klicken Sie auf die Registerkarte Settings.
→ Stellen Sie den Schieberegler im Feld "Screen resolution" auf "1024 by 768 pixels".

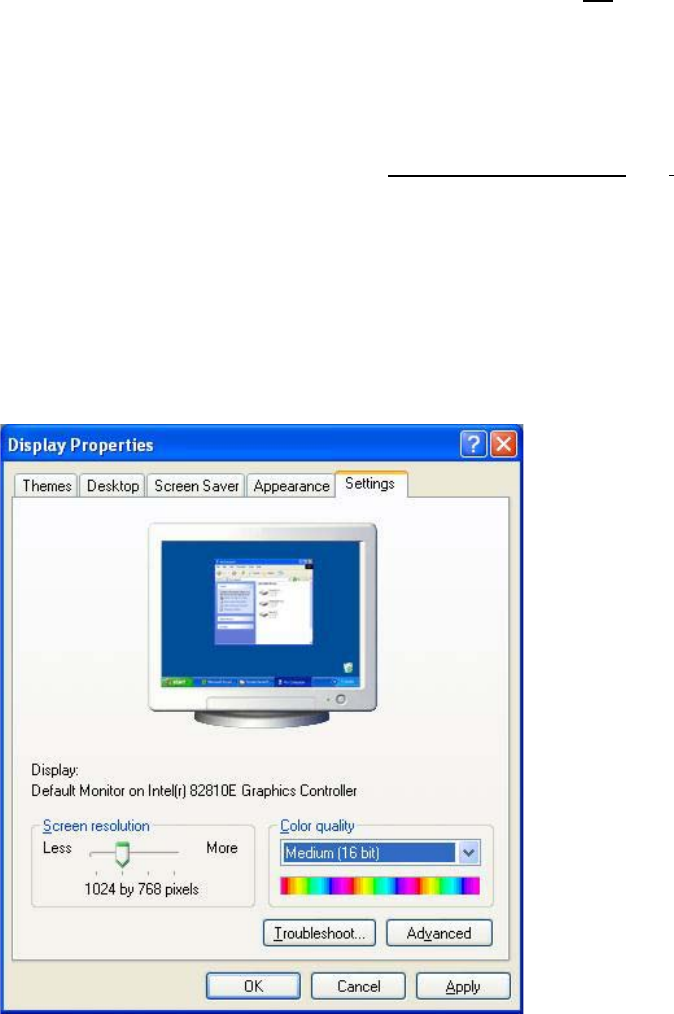

Abb. 4-1: Bildschirmeinstellungen
→ Bestätigen Sie die Einstellungen mit OK.
Installationsanleitung Stationssoftware Version 701.02 Ausgabe 07/2008
4.4.3 Kalibrieren des Touchscreens
4.4.3.1 Kalibrieren des Touchscreens für die X-Serie
→ Wählen Sie Start Æ Settings Æ TouchWare, um das Programm TouchWare Properties zu starten.
19 von 38

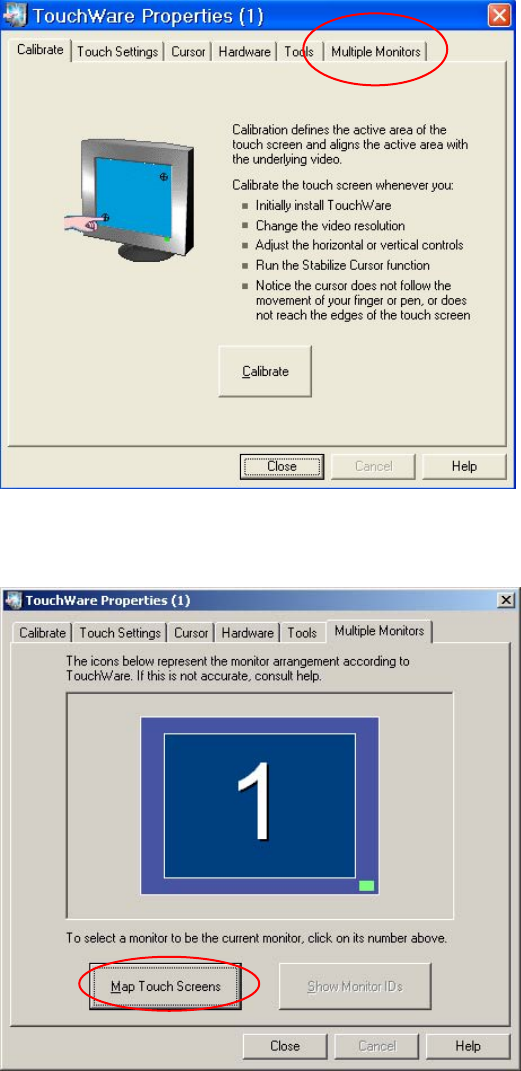

Abb. 4-2: TouchWare Properties
→ Öffnen Sie die Registerkarte Multiple Monitors.
Abb. 4-3: TouchWare Properties – Registerkarte Multiple Monitors
→ Klicken Sie auf die Schaltfläche Map Touch Screens.
Der Dialog "Multiple Monitor Layout" wird angezeigt.
