3.生产中的监控屏显示
在生产运行过程中需要确认运行状态时，按 [ 监控屏 ] 按钮。选择“生产”、“全部”、“视觉”、“校正”、“重试”等
选项卡确认贴装中的信息。
3.1 生产
“生产”画面，以示意图显示当前正在生产的贴片机的实时信息。画面下部显示发生的错误或作业指示等内容。

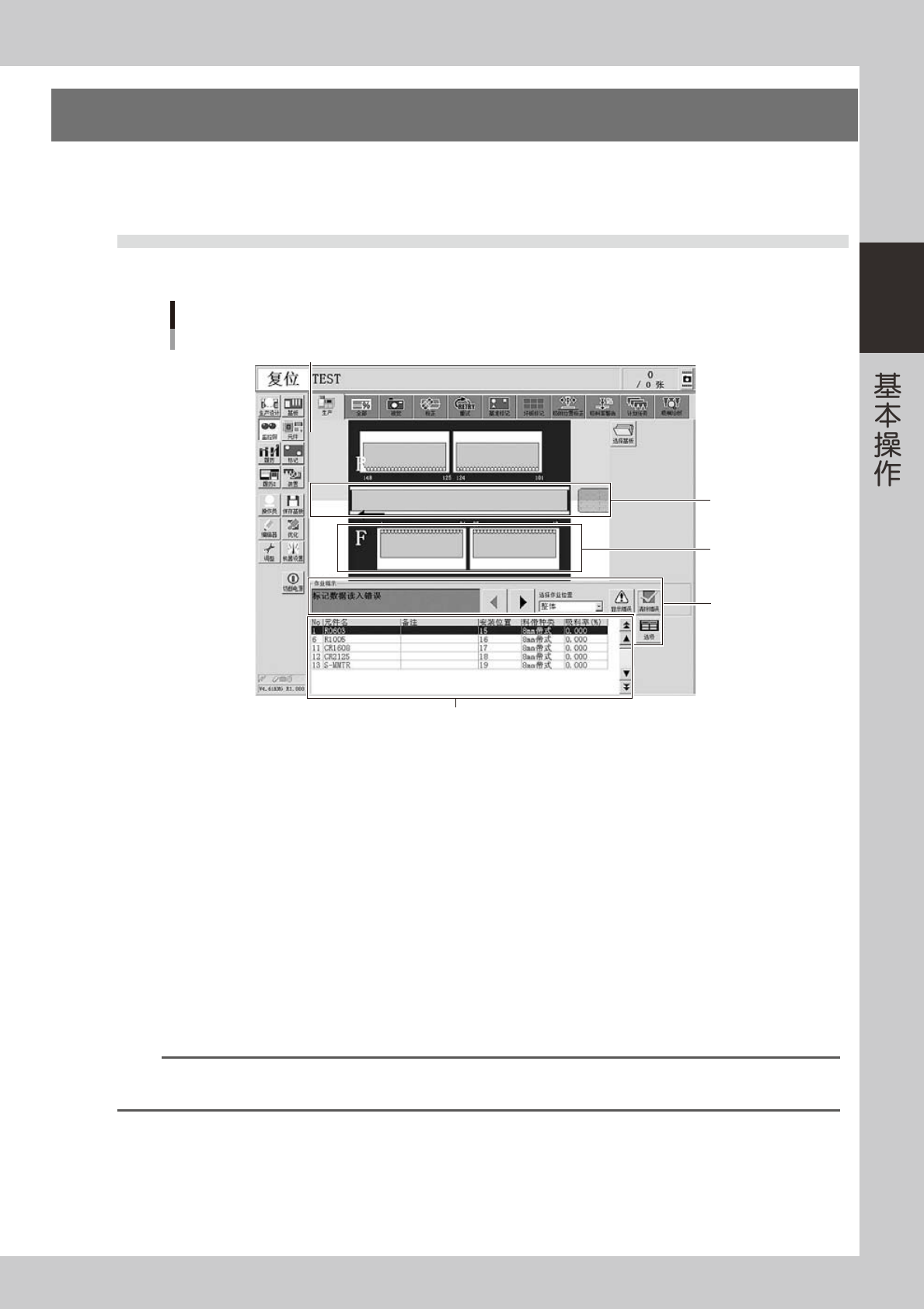

监控屏：生产
1
2
3
4
贴片机后侧的背景以浅蓝色显示
26211-KMG-00
1. 传送状态显示区
生产中的基板显示为绿色。
危险检查传感器有反应等，发生与传送相关的错误时，基板显示为红色。
2. 送料器状态显示区
参照当前基板程序的“元件”-“吸料”画面的“送料器安装位置”，在登录有元件的送料器安装位置显示送料器。
未登录元件的送料器安装位置则不显示。此外，若送料器的安装正确可以使用时，显示为绿色 ；若安装不正确或有异常时，
显示为红色。配备 sATS15 的贴片机会显示载料箱的层数与载盘的安装状态。
3. 作业指示显示区
· 作业指示
“作业指示”显示框中显示接下来需要进行的作业。该作业即是在“选择作业位置”下拉框中选择的作业位置所发生的未被
清除的错误、作业指示及警告。发生多项错误时，按作业项目的优先程度依次显示。按左右箭头按钮，可切换到其它作业指示。
· 选择作业位置
发生错误或有作业指示及警告时，从下拉框中选择未清除错误的位置。下拉框中只显示需要进行作业的位置。
参考
画面上部的示意图中也会显示发生错误的位置。通过点击示意图上发生错误的区域，也可以选择作业位置。但对未发生错误或没有
作业指示及警告的区域，即使点击也无法选择。
2-20
2
[ 显示错误 ] 按钮
按该按钮，显示“作业指示”显示框中所显示的错误、作业指示以及警告的详细内容，并提示解决方法。
[ 清除错误 ] 按钮
“作业指示”显示框中显示的错误、作业指示以及警告等的恢复作业完成之后，按该按钮。
按该按钮之后，会被视为所指示的作业内容已恢复，可以重新开始自动运行。
但仍有未恢复的作业 ( 除警告外 ) 时，无法重新开始自动运行。
参考
贴片机出现整体错误时，整个区域的背景以蓝色显示。
4. 元件详细显示区
显示当前生产程序中所用元件的基本信息。发生错误的数据行的显示颜色不同。
[选项]按钮
按该按钮，可以勾选需要在“元件详细显示区”中显示的项目。
2-21
2
3.2 全部
“全部”画面实时显示当前生产中的基板张数、生产状态等信息。生产过程中，始终打开该画面，便于把握生产。
如果切换了生产基板，所有的信息即被清除。
监控屏：全部
切换按钮
26212-KMG-00
‧
生产开始
显示切换为当前正在生产的基板程序的时间。
‧
当前
显示贴片机内部系统钟的实时时间。
‧
生产结束预定
显示预计结束生产的时间。
‧
生产张数
显示切换为当前生产中的基板程序后，已经完成生产的基板张数。只对完成了贴装的基板计数。按右侧的切换按钮，
可以在“生产张数”与“拼板数”之间切换显示。
‧
出错率
切换为当前生产中的基板程序后至今，因吸附错误、识别错误而废弃的元件数与已消耗的所有元件的比率。
若切换基板，数据即被刷新。
废弃元件数 ÷ 消耗元件总数 ×100 ＝出错率 (%)
按右侧的切换按钮，可以在“出错率”与“吸料率”之间切换显示。
‧
周期
平均贴装 1 张基板所需的时间 ( 秒 / 基板 )。只要贴装完成，数据即被刷新。
按右侧的切换按钮，可以在“周期”、“贴装 CT”、“传送 CT”之间切换显示。周期＝贴装 CT ＋传送 CT。
贴装 CT 中包含对基准标记、坏板标记等基板标记进行识别的时间、识别元件的时间、贴装时间、重试时间、废弃元件的时间、
切换吸嘴的时间等。不包含因出错停机的时间与按 [STOP] 按钮后停机的时间。
‧
生产节拍
指贴装 1 个元件所需的时间 ( 秒 )。从吸附到贴装的整个过程所需要的时间除以该过程中所贴装的元件个数。
按右侧的切换按钮，可以在“秒 / 芯片”、“秒 / 拼版”、“芯片 / 小时”、“拼版 / 小时”、“基板 / 小时”之间切换生产节拍的
单位显示。
