2-27 2 3.7 坏板标记 显示“基板、拼板” 、 “局部”等坏板标记的识别结果。 监控屏：坏板标记 26217-KMG-00 · X、Y 显示基板程序的输入值 ( 此值考虑了拼板位移量 )。 · 识别结果 根据实际标记的识别结果进行 OK 或 NG 的判断。 OK ∶没有识别到坏板标记时，判断为 OK，即进行贴装。 NG ∶识别到坏板标记时，判断为 NG，即取消贴装。
2-26
2
3.5 RETRY ( 重试 )
显示过去发生的 100 个错误履历。因识别错误或吸附错误进行了重试等时，在本画面中确认。
监控屏：重试
26215-KMG-00
3.6 基准标记
显示“基板、拼板”、“局部”、“点”等基准标记的识别结果与校正结果。
监控屏：基准标记
26216-KMG-00
· 校正值 X、Y、R
用“＋”和“－”值显示基准标记的识别结果与基板程序中输入坐标的比较值。
· 校正值 伸长率
显示根据校正值 X、Y、R 算出的基板伸展率。
· 识别结果
显示“成功”或“未完成”。只要标记识别成功，“未完成”会变为“成功”。
2-27
2
3.7 坏板标记
显示“基板、拼板”、“局部”等坏板标记的识别结果。

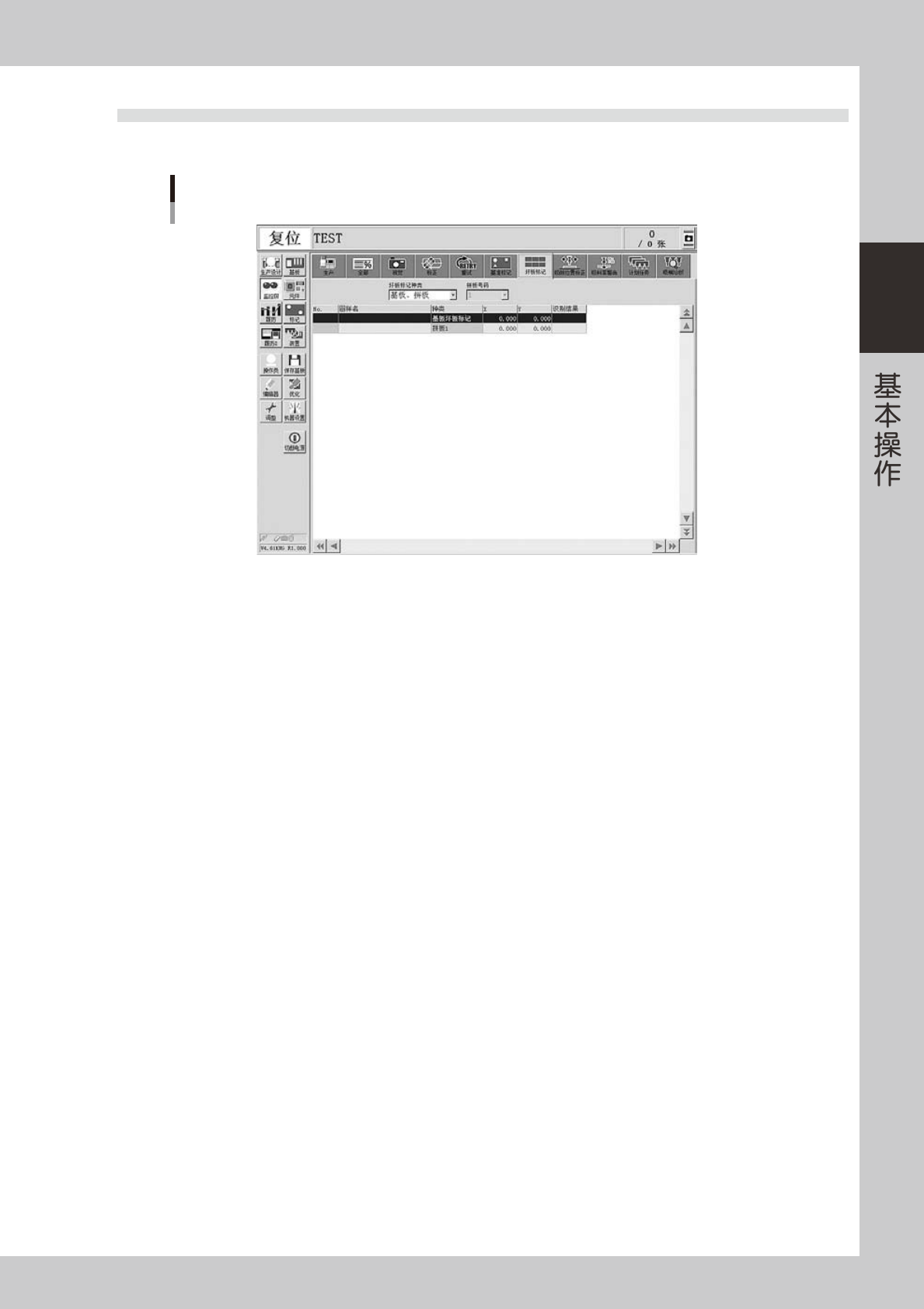

监控屏：坏板标记
26217-KMG-00
· X、Y
显示基板程序的输入值 ( 此值考虑了拼板位移量 )。
· 识别结果
根据实际标记的识别结果进行 OK 或 NG 的判断。
OK ∶没有识别到坏板标记时，判断为 OK，即进行贴装。
NG ∶识别到坏板标记时，判断为 NG，即取消贴装。
2-28
2
3.8 吸附位置校正
“吸附位置校正”画面，只有使用吸附位置校正功能时才显示。
n
要点
吸附位置校正功能的对象为满足下列条件的元件。
‧
[ 机器设置 ] -“规格信息”-“吸附位置校正规格”画面中的“校正方式”的设置为“校正”或“校正 ( 有送料器校正 )”。
‧
使用 [ 机器设置 ] -“规格信息”-“吸附位置校正规格”画面中的“有效标志”的设置为“执行”的吸嘴吸附的元件。
‧
基板程序的 [ 元件 ] -“选项”画面中的“校正吸附位置”的设置为“执行”的元件。
在本画面可以查看对象元件 ( 送料器 ) 的吸附位置是如何被校正的。若 X、Y 方向中任何一方的校正值超过在机器
设置画面中设定的警告范围或错误范围时，本画面元件列表中的对象元件会立即切换显示颜色。
■ 显示颜色表
行的颜色 状态 内容
黄色 警告 超过了在 [ 机器设置 ]-“吸附位置校正规格”中设置的各吸嘴的“警告级别”值。
红色 错误 超过了在［机器设置］-“吸附位置校正规格”中设置的各吸嘴的“错误级别”值。
n
要点
发生警告时 ：显示错误提示，多层指示灯亮黄灯，但仍然可以继续运行。
发生错误时 ：在完成 1 张基板的生产之后显示错误提示，无法进行运行。
n
要点
吸附位置校正规格中的警告级别、错误级别值为机器设置画面内的项目，设置或修改必须由拥有管理员权限的人员进行。

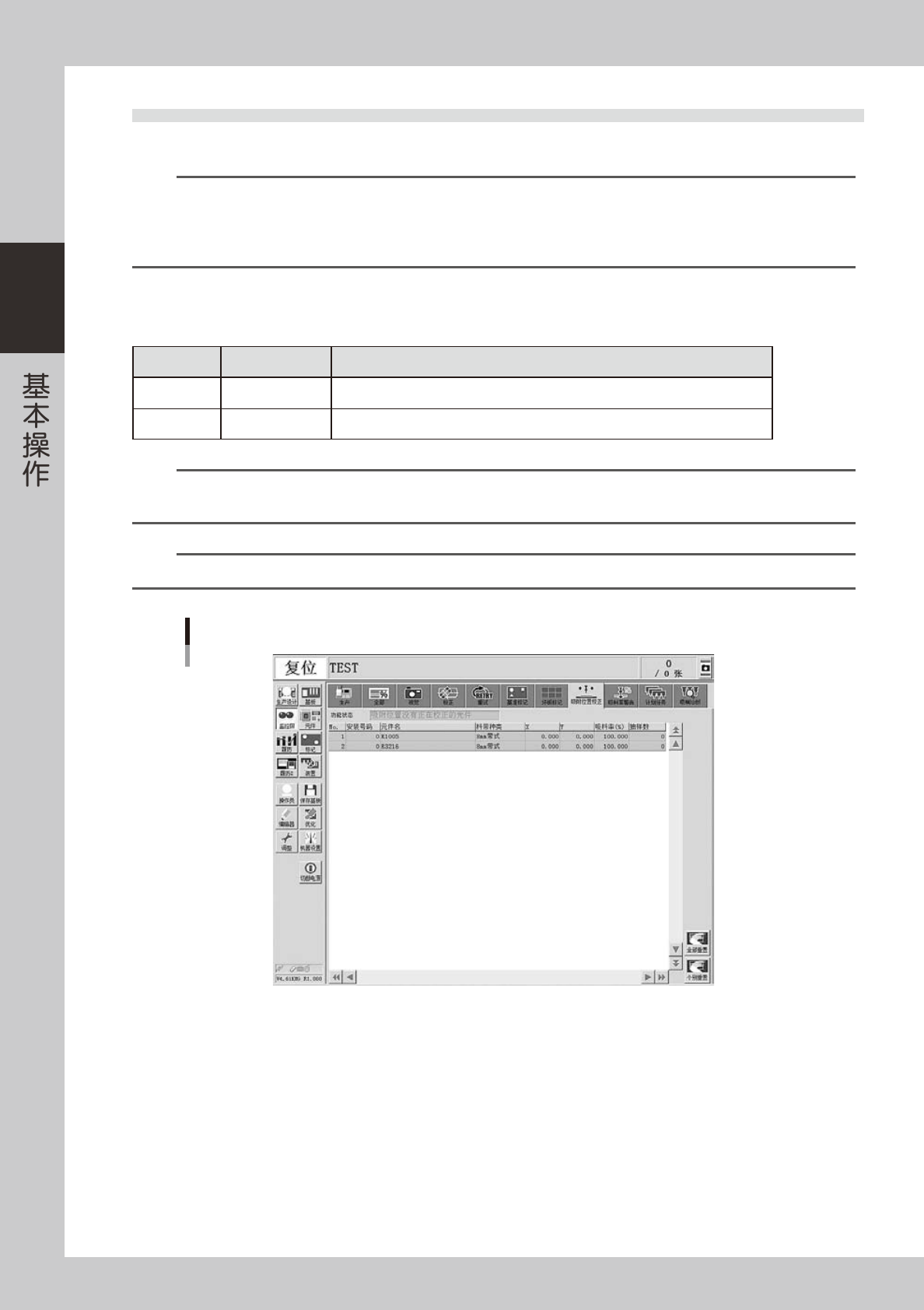

监控屏：吸附位置校正
26218-KMG-00
· No.
显示元件号码 ( 元件信息数据的 No.)。
· 安装号码
显示送料器的安装号码。
· 元件名
显示元件的名称。
· 料带种类
带装元件时显示使用的料带种类，盘装元件时显示送料器类型。
